SMG2000B双钳相位伏安表的详细资料：

SMG2000B双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、位、手持式、双通道输入测 量仪表。

用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测 变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与 否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。 仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

 SMG2000B双钳相位伏安表产品参数

1. 基本误差

 1.1 参比工作条件 环境温度：（23±5）℃。 环境湿度：（45～75）% RH。 被测信号波形：正弦波、β=0.02。 被测信号频率：（50±0.2）Hz。 被测载流导线在钳口中的位置：任意。 测量相位时被测信号幅值范围：100～220V、0.5A～1.5。 外参比频率电磁场干扰：应避免。

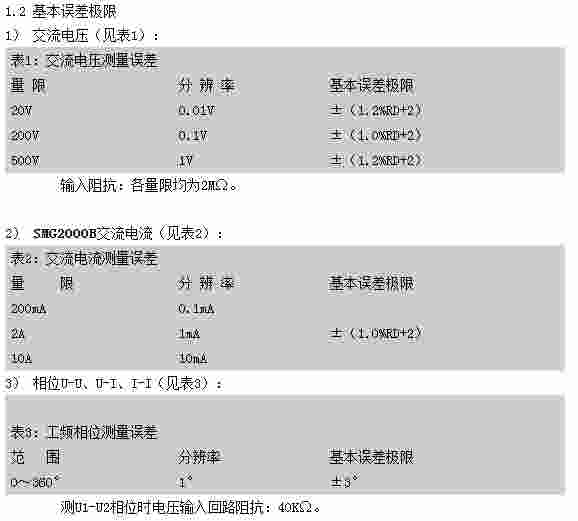

 1.2 基本误差极限 1） 交流电压（见表1）： 表1：交流电压测量误差 量 限 分 辨 率 基本误差极限 20V 0.01V ±（1.2%RD+2） 200V 0.1V ±（1.0%RD+2） 1 2 : / 88985518 手机: 2020/10/13 双钳相位伏安表SMG2000B-扬州志力电气科技有限公司 www.yzzlyq.com/zldq-Products-21550719/ 2/3 产品： 双钳相位伏安表 500V 1V ±（1.2%RD+2） 输入阻抗：各量限均为2MΩ。 2） SMG2000B交流电流（见表2）：

 表2：交流电流测量误差 量 限 分 辨 率 基本误差极限 200mA 0.1mA 2A 1mA ±（1.0%RD+2） 10A 10mA 3） 相位U-U、U-I、I-I（见表3）：

 表3：工频相位测量误差 范 围 分辨率 基本误差极限 0～360° 1° ±3° 测U1-U2相位时电压输入回路阻抗：40KΩ。

 2. SMG2000B工作误差

 2.1 额定工作条件： 环境温度：（0～40）℃。 环境湿度：（20～80）% RH。 被测信号波形：正弦波、β=0.05。 被测信号频率：（50±0.5）Hz。 被测载流导线在钳口中的位置：任意。 测量相位时被测信号幅值范围： 测U1-U2相位时：30V～500V； 测I1-I2 相位时：10mA～10.00A； 测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A。 外参比频率电磁场干扰：应避免。

2.2 额定工作误差极限： 在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不过相应基本误差极限的两倍。

 3. 其它技术特性

3.1 显示位数：三位半。

 3.2 采样速率：3次/秒。

 3.3 电源：单个 9V 迭层电池、电源电流小于5mA。

 3.4 外形尺寸： 表壳尺寸：192mm×95mm×55mm； 钳壳尺寸：140mm×42mm×20mm； 钳口尺寸：Φ7mm×9mm。

3.5 重量： 表体：280g； 测量钳：2×200g。

 3.6 储存条件： 温度：－10℃～50℃。
