电磁阀图形符号的含义一般如下：

1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，有几个方框就表示有几位。

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向。

3、方框内符号┻或┳表示该通路不通。

4、方框外部连接的接口数有几个，就表示几通。

5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口。

6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

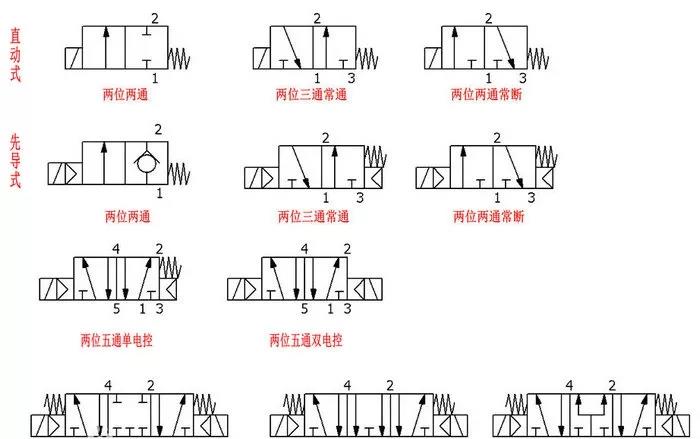

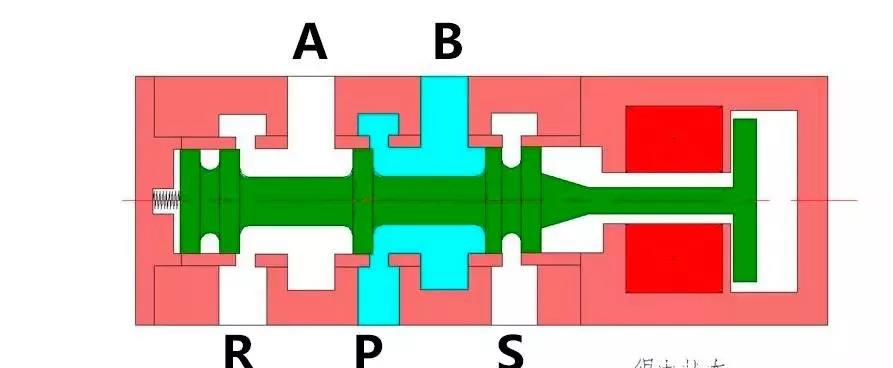

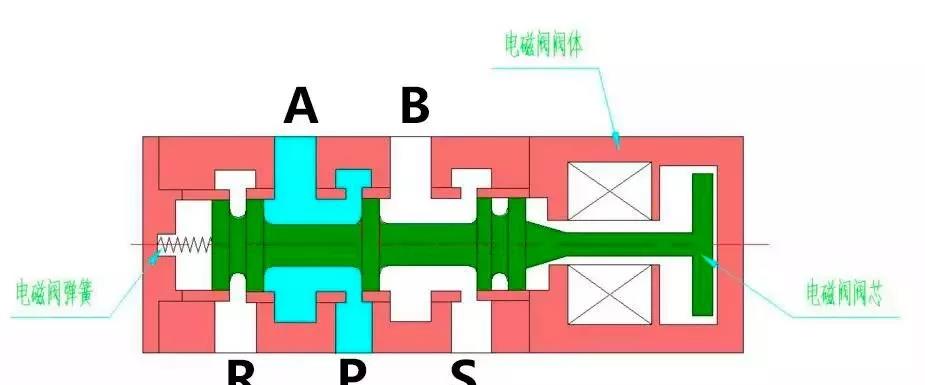

电磁阀原理图：

在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。而后面的“几通”是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

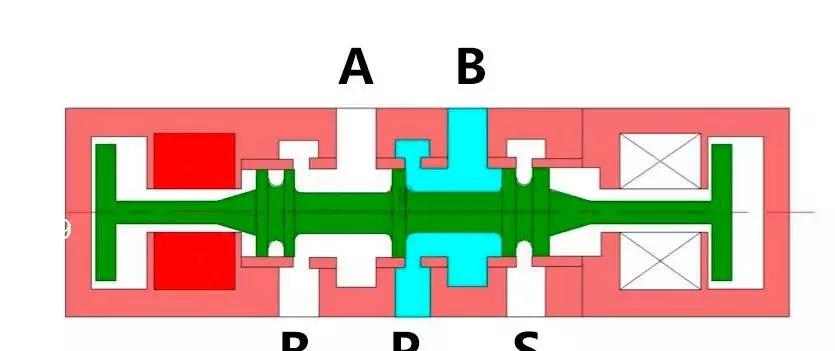

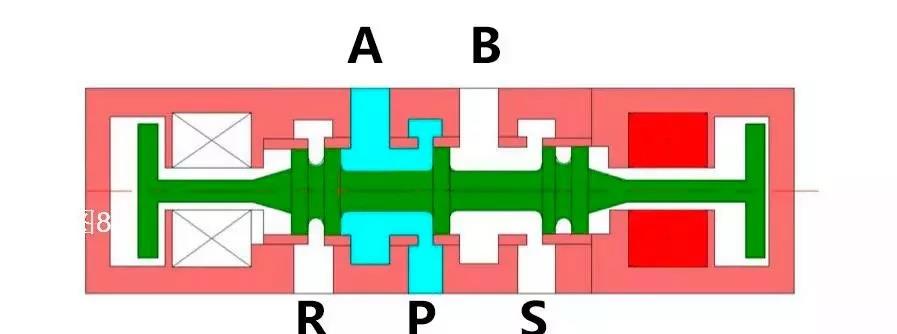

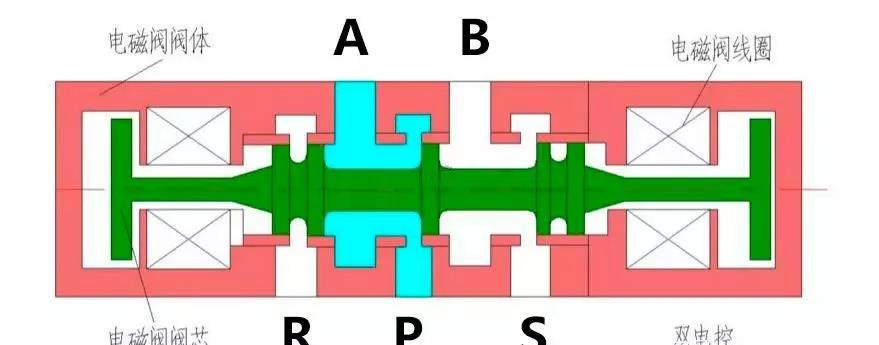

三位五通电磁阀有三种形式：

中封：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在*一个线圈失电后的状态不变，进气口关闭。

中卸：在两个线圈都不给电的情况下，气缸前腔和后腔都无压力，进气口关闭，气缸前后腔内的压力分布经电磁阀两个排气口排出。

中压：在两个线圈都不给电的情况下，气缸前腔和后腔的压力保持在*一个线圈失电后的状态不变，并持续给压，使气缸前腔和后腔压力与进气端压力一致，进气口打开，排气口关闭。

简单的说，这三种型式在两个线圈分布通电的情况下，效果都是一样的，区别在于连接上气缸，并且两个线圈都不给电的情况下。

中封用于保压回路，中压用于调压回路，中卸用于卸荷回路。

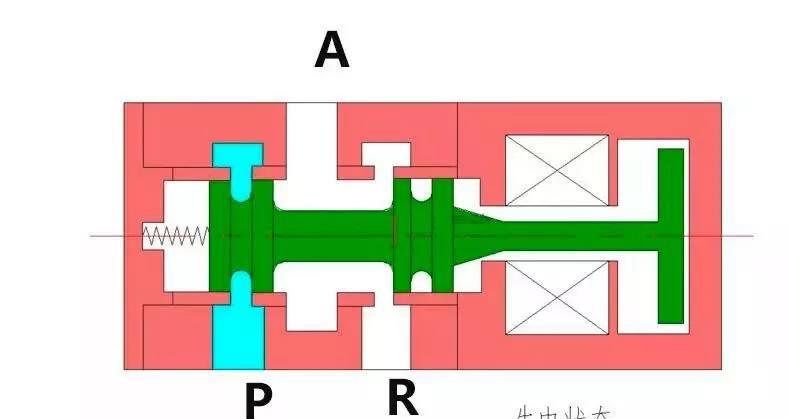

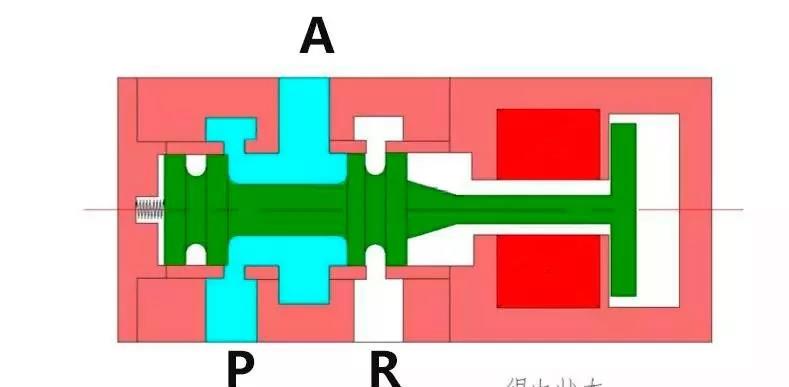

2/3二位三通电磁阀结构（单电控、直动式）

电磁阀阀芯有2个位置，有三个气路接口，如图1，P口为气源接口，A为通往气动执行器接口，R为排气口。

2/3二位三通电磁阀结构（单电控、直动式）
