1. 与产品基础定位

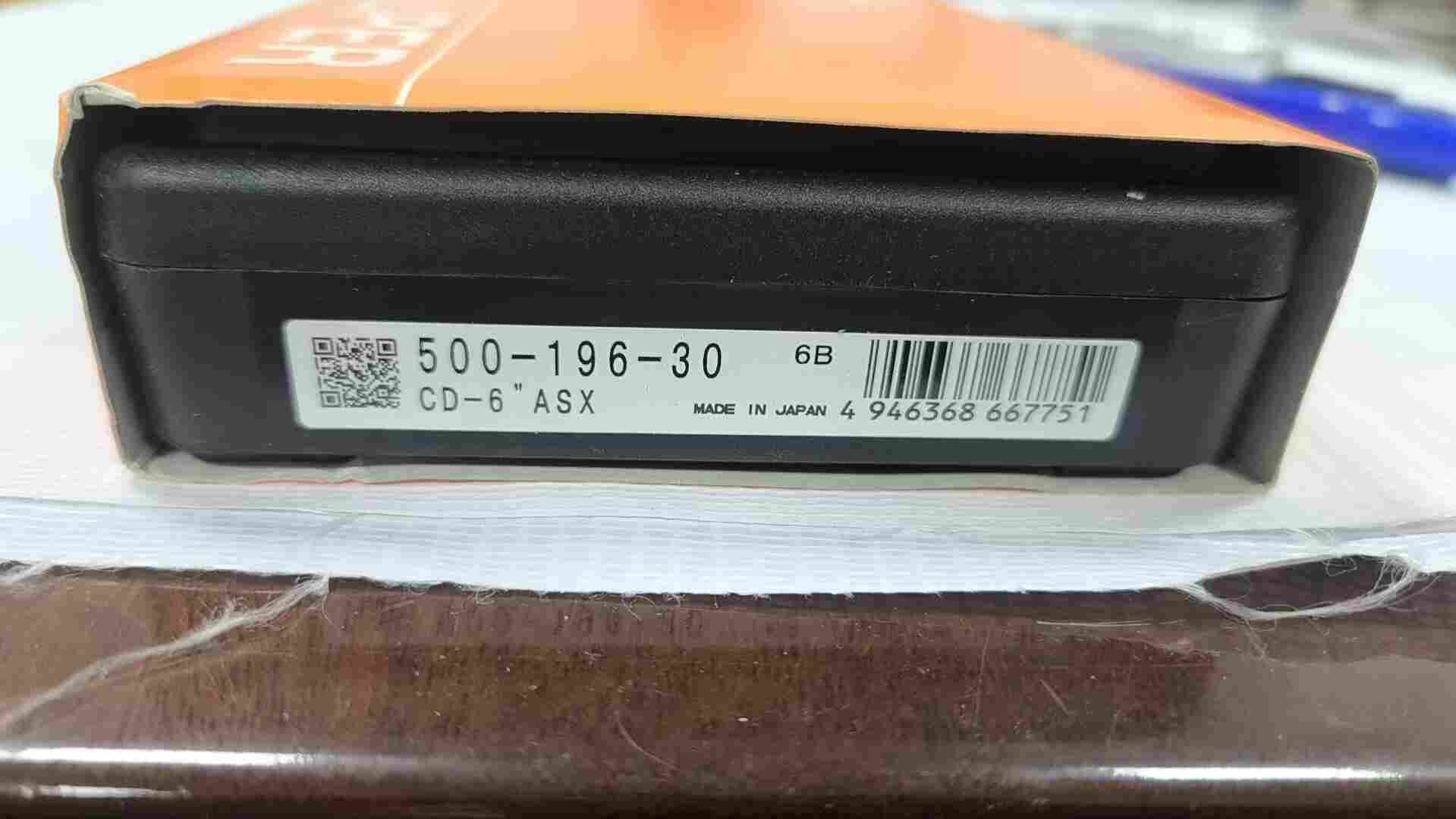

500-196-30（本体型号 CD-6ASX）是日本 Mitutoyo 三丰 500 系列ABSOLUTE AOS *原点数显卡尺，日本本土原装制造，量程 0~150mm（6 英寸），面向精密机械加工、3C 电子、模具、实验室品质检测场景。搭载三丰* AOS 电磁感应编码器，区别普通增量式数显卡尺，开机无需重复归零；标配拇指微调滚轮，兼顾量产车间快速测量与质检高精度尺寸管控，是制造业广泛通用的原装进口精密长度测量量具。

2. 完整原厂标准技术规格参数

测量核心参数

• 型号：500-196-30（CD-6ASX）

• 测量量程：0～150mm / 0～6 英寸，公英制一键切换

• 分辨率：0.01mm / 0.0005inch

• *允许误差：±0.02mm

• 重复精度：0.01mm

• *响应速度：无速度限制，高速滑动不丢数

结构材质与硬件参数

• 尺身材质：整体淬火不锈钢，耐磨防锈，尺面精密研磨

• 感应系统：AOS 电磁感应 ABSOLUTE *式编码器

• 操作结构：配备拇指微调滚轮，轻松平稳移动尺框

• 测量功能：外尺寸、内孔径、台阶高度、深度四合一测量

• 显示屏：9mm 大字 LCD 液晶，读数直观

• 供电规格：SR44 纽扣电池，常规工况续航约 3.5 年（18000 小时）

• 整机重量：168g，轻量化长时间手持不易疲劳

• 工作环境：0～40℃，可耐受少量切削液、粉尘环境

按键功能

• ON/OFF：开关机

• IN/mm：公英制单位切换

• ZERO/ABS：任意位置置零（相对测量），一键返回*原点

3. 核心测量工作原理

搭载AOS 电磁感应*式编码技术，尺身内置连续*坐标编码；通电后系统直接识别滑块真实位置，不需要闭合量爪重新设定原点。普通光电光栅卡尺容易被油污、金属粉尘遮挡造成跳数；电磁感应方式不受尺面轻微油污影响，持续稳定采集位移信号，将机械位移转化为数字信号直接显示；支持相对置零比对测量、*尺寸测量两种模式，满足单件测量与批量工件比对检测需求。

4. 六大核心产品优势（多维度拆解）

（1）ABS *原点技术，开机直接测量

普通增量式数显卡尺每次开机都需要合拢量爪归零；这款卡尺关机后坐标记忆保存，再次开机直接读数，省去归零步骤，大幅提升现场测量效率，避免忘记归零引发测量失误。

（2）AOS 电磁感应编码器，抗油污不易跳数

不同于透光式光栅，依靠电磁信号读取刻度，少量切削液、粉尘附着尺身不会出现数值乱跳，适配机床加工车间恶劣工况，故障率远低于普通光电数显卡尺。

（3）标配拇指滚轮，平稳微调*对位

自带拇指调节滚轮，细微移动尺框轻松可控，测量小孔、薄壁件、精密小件时更容易控制夹紧力度，防止压伤工件同时提升尺寸重复性。

（4）淬火不锈钢尺身，长期使用精度稳定

尺身整体热处理硬化，耐磨不易划伤；量爪精密研磨，长期反复夹持不易变形，大批量产线持续使用，精度衰减缓慢，减少频繁送检校准成本。

（5）公英制双模式，内外深度四合一多功能

单次夹持可测量外径、内径、台阶差，尾部深度杆测量盲孔深度；一键切换毫米 / 英寸，兼顾国内加工与出口外贸图纸检测需求，一把量具覆盖绝大多数常规尺寸测量。

（6）长电池续航，减少频繁更换电池

SR44 电池常态使用可达 3.5 年，不需要频繁拆机更换电池，适合实验室、质检工位长期不间断使用，降低维护工作量。

5. 标准使用操作流程

1. 擦拭干净量爪测量面，清除铁屑、油污；

2. 按下开机键，无需合拢归零直接进入测量状态；

3. 工件平稳放入量爪之间，轻推滑块贴合工件表面；

4. 直接读取*尺寸；如需比对测量，移动至参考位置按下 ZERO/ABS 置零，读取尺寸差值；

5. 测量完成清洁量具，放入原厂收纳盒干燥存放，避免撞击摔落。

6. 适配细分行业与应用场景

• 精密模具行业：模仁、镶件、型腔尺寸抽检

• 3C 电子制造：塑胶外壳、五金端子、连接器尺寸检测

• 机械加工：车铣加工件外径、孔径、台阶、深度测量

• 汽车零部件：小型冲压件、密封配件来料质检

• 实验室品质检测：样品尺寸记录、研发试样比对测量

• 五金塑胶行业：来料入库检验、成品出货终检

7. 国产普通数显卡尺对比优势

国产经济型数显卡尺大多采用光电光栅，遇油污粉尘极易跳数，每次开机必须归零，尺身硬度不足长期使用磨损快、精度漂移；三丰 500-196-30 原装 AOS *电磁感应系统，抗污染、无需重复归零，研磨不锈钢尺身精度持久稳定，测量重复性*，适合对尺寸可靠性要求高的质检、精密加工产线，满足 ISO 品质体系量具管控要求。
