1. 与产品基础定位

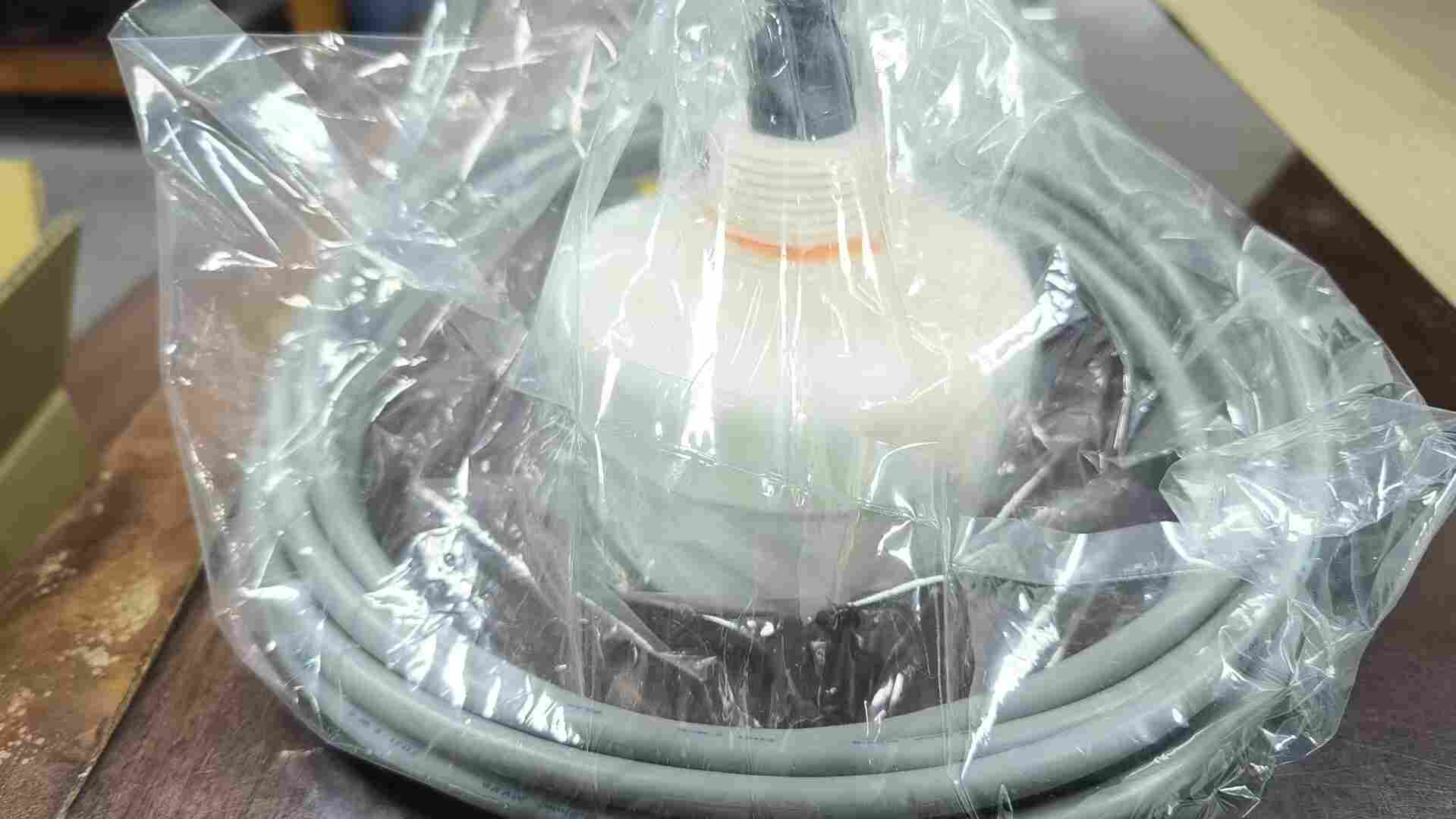

TS40T-5 是日本 HONDA 本多电子（本多電子）原厂40kHz 耐腐蚀型超声波液位换能探头，常配套主机 HD1200 超声波液位计使用；可用于液位监测，配合堰槽实现明渠液体流量测算，也就是业内俗称的流量配套传感器。型号定位：TS40 系列工业超声传感器，T 代表宽指向角，材质 PVDF 耐化学腐蚀，5 代表标配 5 米引出电缆；区别普通 TS40-5（PP 材质窄波束），TS40T-5 采用耐腐 PVDF 外壳，面向化工污水、腐蚀性药液储罐、河道明渠场景开发，非接触式测量液体、粉体料位，依托液位高度换算堰式流量，是环保水处理、化工制程主流原装进口探测探头。

2. 完整原厂标准技术规格参数

声学核心参数

• 型号：TS40T-5

• 工作频率：40kHz

• 有效测量距离：0.3m～15m（粉体工况测量距离减半）

• 指向角（声压半值全角）：22° 宽波束，覆盖范围更大

材质与物理结构

• 外壳材质：PVDF 聚偏氟乙烯（耐酸碱、耐腐蚀）

• 防护等级：等效 IP68，可长期户外潮湿环境使用

• 外形尺寸：φ98mm × 87mm

• 安装螺纹：G1（PF1）管螺纹，标准工业螺纹接口

• 引出电缆：标准 5 米屏蔽线缆，支持按需延长

• 整机重量：860g

环境工况参数

• 工作环境温度：-20℃ ~ +70℃

• 耐介质：常规酸碱污水、工业药液（禁止用于氢氟酸环境）

• 适配主机：本多 HD1200 双通道超声波液位控制器

• 测量对象：各类常温液体、干燥粉体颗粒

3. 核心测量工作原理

探头内部集成 40kHz 压电陶瓷换能元件：

1. 接收 HD1200 主机激励信号，向外发射超声波；

2. 声波抵达液体 / 物料表面发生反射，回波再次被探头接收；

3. 根据声波往返传播时间计算探头到液面的垂直距离，换算实时液位高度；

4. 主机内置堰式流量算法，读取液位数据后自动换算明渠瞬时流量与累积流量；全程非接触探测，探头不直接浸泡在流体内部，不易结垢、堵塞。

4. 六大核心产品优势（多维度拆解）

（1）PVDF 耐腐蚀壳体，适配化工污水工况

普通 TS40-5 为 PP 材质，耐化学品能力有限；TS40T-5 使用 PVDF 氟塑料外壳，耐受弱酸、弱碱、工业废水、电镀药液，适合腐蚀性介质储罐、污水处理站长期使用。

（2）22° 宽波束指向角，液面波动工况测量稳定

相比 12° 窄波束 TS40-5，宽波束容错性更强；液面晃动、存在波纹、少量泡沫环境下依然能稳定捕捉回波，减少信号丢失、数值跳变。

（3）IP68 高防护，户外 / 露天场景免防护

防水防尘等级优异，河道、露天废水池无需额外防雨箱体，直接露天安装，适应昼夜温差、雨水潮湿环境。

（4）G1 通用工业螺纹，现场安装改造便捷

标准 G1 管螺纹，可直接搭配法兰、支架安装在储罐顶部、堰渠支架，新旧设备替换无需额外加工开孔。

（5）配套 HD1200 原生堰式流量测算方案

本多原厂配套组合，主机内置标准化堰槽流量公式，采集 TS40T-5 液位数据直接输出流量数值，无需客户自行编程换算，开箱即可搭建明渠流量监测系统。

（6）非接触式测量，无堵塞免频繁清理

不和污水、浆料直接接触，不存在管道式流量计容易缠绕纤维、淤泥堵管的通病，大幅降低现场维护、清洗频次。

5. 标准安装使用操作流程

1. 将 TS40T-5 通过 G1 螺纹固定在储罐 / 堰槽上方支架，探头垂直对准液面；

2. 5 米电缆接入本多 HD1200 超声波液位控制器信号端子；

3. 通电后在主机内选择 TS40T-5 探头型号，设置安装高度、堰槽规格；

4. 设备自动盲区与量程，实时显示液位高度、瞬时流量；

5. 可通过主机 SD 卡自动存储液位、流量历史数据，用于环保数据追溯。

6. 适配细分行业与应用场景

• 环保水处理：市政污水、工业废水明渠堰式流量监测、调节池液位监控

• 化工行业：酸碱药液储罐液位监控、废液收集罐高低液位报警

• 水利河道：小型沟渠、湖泊水位监测

• 锂电新材料：粉体原料料仓料位检测、生产废水流量统计

• 电镀行业：电镀槽废液液位、废水排放流量计量

• 固废处置：渗滤液收集池液位与排放流量管控

7. 同类超声探头对比优势

国产普通超声波探头：材质多为 ABS、普通 PP，不耐腐蚀；波束角度固定，无配套标准化流量算法，信号抗泡沫、液面波动能力弱；本多 TS40T-5：PVDF 耐腐材质、宽波束设计，与 HD1200 主机*适配，原厂堰流量程序内置，测量稳定性、数据重现性满足环保在线监测要求，适合需要长期连续记录流量的正规产线与排污站点。
