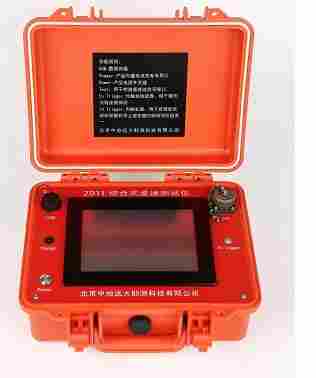

ZD11扣板式波速测试仪

产品概述 :

ZD11扣板式波速测试仪是一套高分辨率、数字化的波速测试仪器，具有分时采样，迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。主要由波速测试仪、三分量检波器、触发检波器及连接电缆等组成。

应用范围 :

u 适用工程勘察剪切波、压缩波测试；

u 适用对地层进行划分，并确定地基的持力层；

u 适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等；

u 研究土层的工程性质；

u 研究地基的振动特性；

u 适用地脉动周期测试等。

依据标准:

《岩土工程勘察规范》························GB 50021-2001

《建筑抗震设计规范》························GB50011-2010

《地基动力特性测试规范》····················GB/T50269-97

功能特点:

u 采用8寸高清高亮度彩色触摸屏，并配用触摸笔；

u 采集操作系统为WinCE 6.0，分析软件支持winXP、win7、win10系统。

u 支持内触发、外触发采样模式；

u 图形保存采用*.bmp和*.word格式，可以出具word报告格式；

u 适用于各种复杂地质地层波速测试，不受外界环境影响；

u 操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境；

u 采用进口机箱，整机密封，美观牢固，结构合理，具有良好的抗振、防潮、防水、防尘性能；

u 仪器采用内置可充锂电池，可连续独立完成工作不少于16小时，并配有充电器；

u 仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试。

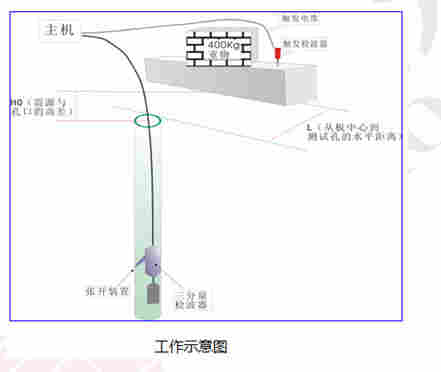

工作原理:

在地面敲击震板，向地下作用一冲击力后，沿井壁地层就有P波和S波向下传播， P波和S波传播到检波器位置时，检波器就可以把P波和S波的初至时间和振动波形转换成电信号，由仪器记录下来。由相邻两点P·S波的初至时间差可计算出两点间地层的波速值。

技术参数:

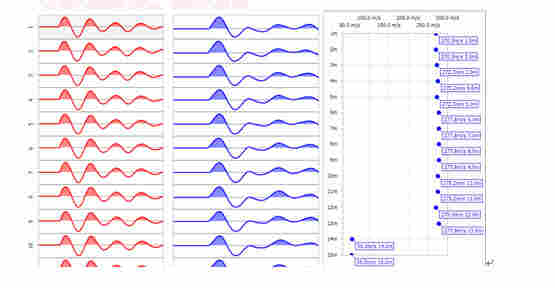

波速测试波形图及成果图:

标准配置:
