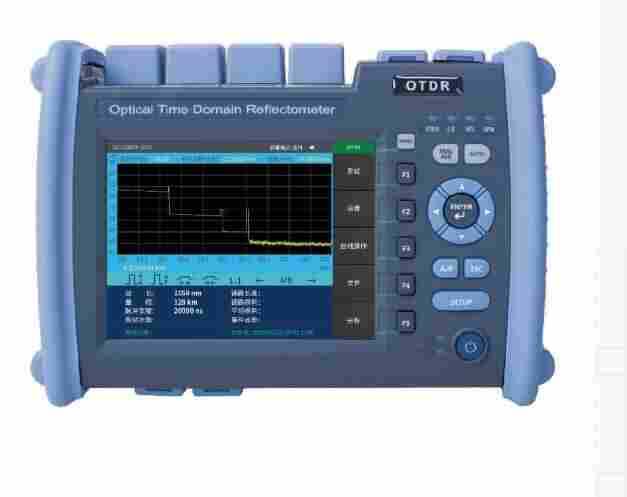

本产品可根据客户需求，实现光源、光功率计、VFL、光纤端面检测、光损耗测试、故障定位、光眼（MAP视图）、单模及多模测试等多种测试功能。
该产品采用触摸和按键双重操作方式，该产品具有丰富的外部接口，既可通过以太网接口实现远程控制，也可通过两种不同的USB接口，实现外接U盘、打印机及与PC机数据通信。
Ø 主要特点：
l 小于0.8m的短事件盲区，测试光纤跳线轻松自如；
l 集成了5.7英寸彩色TFT LCD显示屏、按键/触摸双操作。
l 动态范围：35/33dB，*可到45dB
l 内置稳定光源功能1310/1550nm；
l 内置光功率计测试功能；
l 内置可视红光故障定位（VFL）
l 内置光损耗测试
l 内置光纤接头端面检测，支持USB探头（选配）
l 光眼（光链路智能分析MAP视图）
l 具有的测试结果自诊断功能；
l 具有独立便捷的一键式全自动操作模式、实时测试功能按键；
l 具有多波长同步测试功能；
l 具有多波形查看功能；
l 链路带光的无损测试（在线测试模块）；
l 具有以太网远程控制功能(选配）；
l 具有通信光自动监测功能；
l 具有测试文件无线传输功能；
l 电池低电压告警功能；
l WinCE视窗操作系统，中文操作界面；其他语言可选
Ø 技术规范：
|
动态范围 |
35/33dB |
|
测距准确度 |
±（1 m＋取样间隔＋0.005％×距离）（不包括折射率置入误差） |
|
*测距分辨率 |
0.05m |
|
测试量程 |
0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km |
|
测试脉宽 |
5、10、30、100、275、500、1000、5000、10000、20000ns |
|
损耗阈值 |
0.01dB |
|
采样点数 |
128k |
|
线性度 |
0.05dB/dB |
|
损耗分辨率 |
0.001dB |
|
波形存储容量 |
≥2000幅 |
|
外部接口 |
USB、Min-USB、RJ-45 |
|
光输出接口 |
FC/SC/ST（可更换） |
|
VFL |
650nm±10nm，≥5mW（典型） |
|
光功率计 |
波长范围：1200nm ～ 1650nm、功率范围：-50 ～ +26dBm |
|
稳定光源功能 |
1310/1550nm：≥-5dBm ，CW(270Hz,1K270Hz,2K270Hz) |
|
存储 |
8G |
|
显示屏 |
5.7英寸彩色TFT LCD触摸屏 |
|
电池 |
7.4v/5000mAh 锂电池组，支持*连续12小时工作时间 |
|
电源 |
输出:19V. 1.31A |
|
适应环境 |
工作温度：-5 ～ +50℃，保存温度：-20 ～ +70℃， 相对湿度： 0 ～ 95％ 无结露 |
|
尺寸 |
215mm*150mm*70mm |
|
重量(含电池) |
<1.5kg |
|
语言 |
中文、英文、其他语种（选件） |
|
装箱单 |
主机、电源适配器、OTDRSC光接口、光功SC接口、使用说明书、U盘（内含分析软件、说明书、使用介绍）、触摸笔、合格证、保修卡、便携包（含背带）、清洁棉片、检测报告、数据线 |
