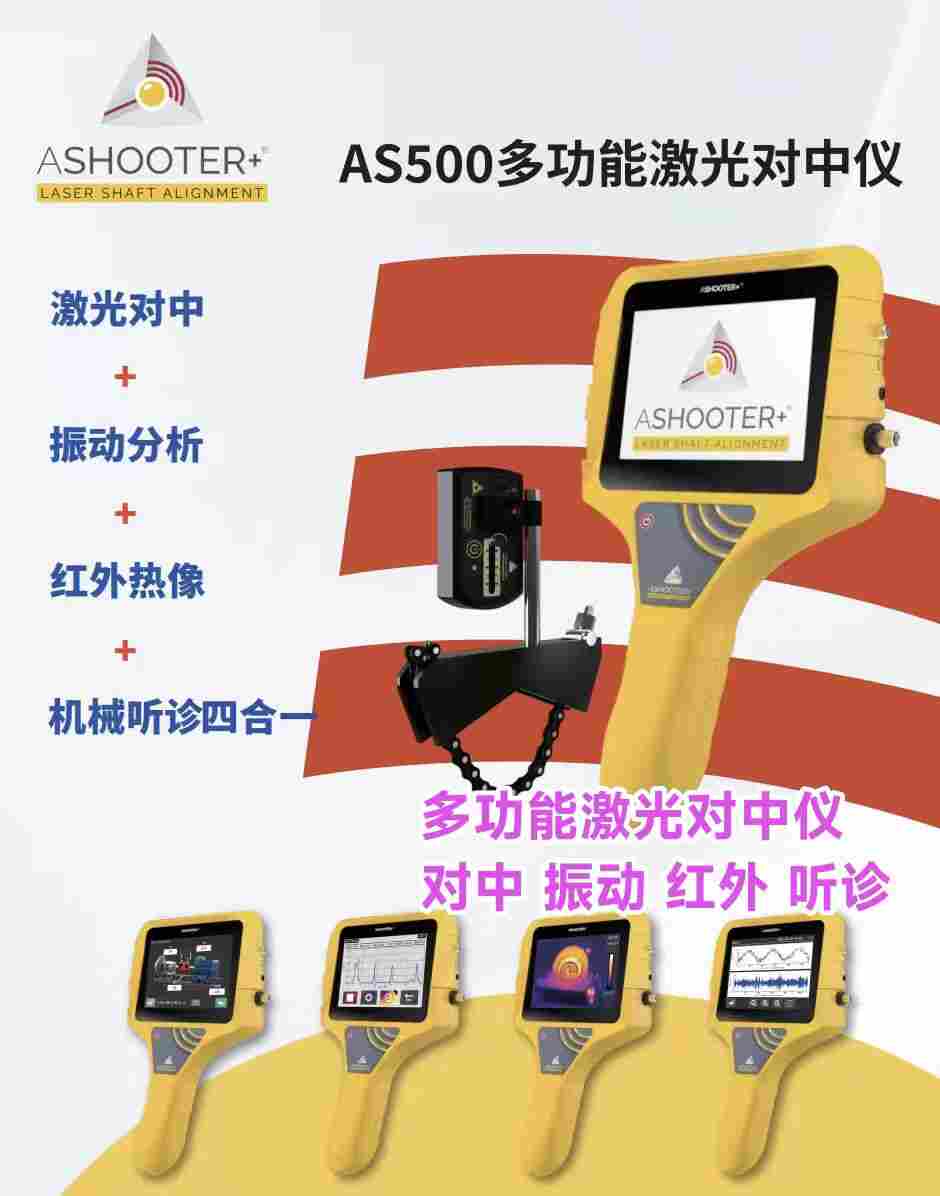

AS500激光对中仪法国原装进口-激光对中+振动分析+红外热像+超声机械听诊四合一-免费试用

法国AS（ASHOOTER/爱司）激光对中仪创立于法国上莱茵省阿尔特基克，制造商为全球的法国SYNERGYS技术公司。作为世界激光对中仪的领航者AS在2024年创造性的将“对中、红外、振动、听诊”功能四合一，可通过AS500手持式单一设备完成 “主轴对中校正→温度异常定位→机械故障听诊→设备振动分析” 的全流程诊断，减少了工具携带成本，提升故障诊断效率，避免单一维度误判。对中偏差可能导致异响、振动加剧和局部温升，四者数据可相互印证，有助于构建完整的设备健康评估体系。

EN61000-4-4&EN61000-4-6

便携化--尺寸、测量、结果三部对中法，防振动干扰、热补偿、三点法对中和手动/自动对中检测模式，全图标指示无需担心语言困扰，快速完成轴对准。

*化--第三代CCD蓝牙探测器，分辨率1µm（0.001mm），测量误差：±1μm±1%，*距离为10m，激光等级2<1mW，S端及M端实时显示电量和带有数字倾角仪（0.1°）。

直观化--3D逼真机器图形，支持左 / 右三维视图及翻转，切换直观*；含软脚检查器与冷态预置偏差量，保障运行中*对中；水平校正实时调整，垂直方向可计算垫片；能锁定任意地脚，自由切换设备调整。

数据化--机器对中模式可生成报告并进行编辑，热成像模式可进行热影像数据导出，振动分析模式可根据ISO10816-3、ISO10816-7振动标准自动生成设备状态图。

多元化--单台仪器可以完成多项功能，可进行主轴对中校正、温度异常定位、机械故障听诊、设备振动分析、环境照明等测试项目，减少了购置和人员携带成本。具体应用介绍
激光对中仪的作用轴

延长设备轴承寿命；
增加设备正常运行时间、提高生产效率；
减少设备部件的磨损（如油封、联轴器）；
减少能源消耗、增加安全保障；
设备平稳运行，消除设备振动和噪音；
便捷操作、无基础人员可快速测量和实时调整。


联轴器对中流程：
*步：根据仪器指示输入测量数据

第二部：旋转角度出现检测结果

第三部：根据指示进行不对中调整并生成报告

细节展示


屏幕图标通过色彩实时反馈角度偏差状态：红色代表未达标需继续根据提示调整，绿色代表符合要求，直观*。

S、M端电量实时显示、连接显示

3D 机器图形展示

有手动模式及自动模式

可根据设备转速不同，自定义编辑不对中容许公差标准。
红外热像模块的作用
红外热像模块在设备故障诊断领域的核心价值在于非接触式快速捕捉物体表面温度分布，通过识别异常高温或低温区域，定位潜在故障点，从而实现预测性维护，避免设备突发停机或安全事故。其具体应用覆盖电气设备安全检查、旋转机械故障诊断等多个设备类型，红外热像仪通过 “温度异常 = 潜在故障” 的逻辑，已成为设备故障诊断中快速定位、预防风险的核心工具，尤其在连续性运转场景中，能显著提升设备维护效率和可靠性。
AS500热像模块具有的温度传感器，可以同时捕捉并显示区域*温和*低温和屏幕中心温度。
电气设备的故障常伴随局部过热（如接触不良、过载、绝缘老化等），热像仪可*定位发热源，是电气检测的 “标配工具”。
机械设备的故障多与摩擦、磨损、润滑失效相关，热像仪可通过温度变化判断机械部件的健康状态，特别是针对电机、轴承、齿轮、泵阀、液压等设备。

机械听诊模块的应用
机械听诊模块是一种用于检测机械设备运行状态、诊断潜在故障的便携式工具，其核心作用是放大并识别设备运转时产生的异常声音，通过声音的异响、强度、节奏等特征，判断机械部件的磨损、松动、异响等问题，从而实现早期故障预警和*维护。机械设备正常运行时，其声音通常具有规律性（如平稳的转动声、均匀的振动声），而故障会导致声音发生变化（如杂音、异响、节奏紊乱等）。AS仪器的机械听诊器模块通过探头接触设备表面（如轴承座、齿轮箱、电机外壳等），将内部声音放大后传递至*端，帮助操作人员区分正常与异常声音：
若轴承磨损或润滑不良，可能产生 “沙沙”“咕噜” 声或周期性的 “咔哒” 声；
齿轮啮合异常（如齿面磨损、断齿）会发出 “刺耳的摩擦声” 或 “不规则的撞击声”；
电机转子不平衡或轴系不对中，可能出现 “嗡嗡声加重” 或 “周期性的振动噪音”。
适用场景
机械听诊模块广泛应用于各类旋转机械、往复机械的检测，例如：

电机、泵类、风机的轴承、转子故障；
齿轮箱、减速器的齿轮啮合问题；
压缩机、液压泵的内部异响；
管道、阀门的流体异常振动声等。

AS机械听诊器模块是机械设备 “听诊把脉” 的基础工具，能帮助运维人员通过声音细节捕捉早期故障信号，降低设备突发停机风险。

设备振动分析模块应用
AS500振动检测模块是具有“故障自诊断”测量机械振动的工具。主要检测各种机械设备的振动速度值、加速度值、位移值、轴承状态值、异常报警、红外温度成像、自动进行频谱分析等功能的综合性仪器。并根据测量数据结合ISO10816-3 和ISO10816-7振动标准自动生成MCP（机械设备运行状态图），所有测量数据均可用绿、黄、橙、红颜色报警无需人为判断，颠覆了传统振动分析仪操作的繁琐性，其使用的便捷性和直观性优异，适用于无振动基础的设备人员操作。


绿色：状态*（可长期稳定运行）
黄色：运行良好（需持续监测运行情况）
橙色：预警状态（可安排计划性停机检修）
红色：严重故障（必须立即停机处理）
VSHOOTER振动检测仪产品特点 ：
1. 可视化设备拍照功能，图片自动显示设备状态，方便图形化管理设备；
2. 振动量测（速度，位移，加速度，轴承冲击值，轴承润滑状态）；
3. 红外温度成像测量（自动锁定*的、*低点、中心区域温度）；
6. 基于ISO10816-3 和ISO10816-7振动标准下，量测数值自动判定，并以色标清楚显示，振动值是否标；
7. 频谱分析（12800线FFT），可以自动判定，动平衡、不对中、松动、轴承状态值、轴承润滑状况、其它异常并出具异常报告；
9. 可用USB数据线上传设备的测量信息,在电脑端编辑设备诊断报告；
10. 可生成机械设备运行状态图,设备运行状态趋势显示,可供维修人员以及决策者参考，确定维修时机。
11.基于法国SY公司40年振动经验，仪器自带BALISHOOTER®模块用于诊断严重不平衡或不对中故障准确率达90%

适用设备类型：
电机、风机、鼓风机、皮带和链传动机构、变速箱、联轴器、离心泵、活塞泵、滑片泵、旋桨泵、螺杆泵、螺杆/齿轮/凸轮旋转泵、活塞式压缩机、离心式压缩机、螺旋式压缩机、直驱设备、主轴等旋转、往复类机械设备等。


ASHOOTER激光轴对中仪配置清单

序号
名称
数量

1
主机 1台

2
固定杆
2 个

3
紧固螺母
1 对

4
链条
1 对

5
激光检测单元（含 S 端与 M 端）
1 对

6
激光检测单元充电器及配套电缆
1 套

7
主机充电器
1 件

8
用户操作手册
1 份

9
加速度传感器及连接线缆
1 套

10
V 形支架
2个

11
耳机
1 副

12
USB 数据传输线
1 根

13
卷尺
1 把

14
内六角扳手
2 把

15
出厂检测校准报告（含激光对中系统及振动传感器各 1 份）
2 份

16
工业级仪器箱
1 个







AS500激光轴对中仪技术参数

类别
具体参数

*设备功能
法国原装进口，便携式，单机具备激光对中、温度成像、机械听诊、振动频谱分析 4 种功能

*对中激光器
30mm CCD 无线探测器，无线蓝牙传输数据，线激光发射模式；分辨率 1µm（0.001mm），测量误差 ±1μm±1%，*距离 10m；激光等级 2<1mW；S 端及 M 端带数字倾角仪（0.1°），刻度指示为 4 段，每 5mm 一段方便粗调节；重量 < 100g，尺寸 90mm×58mm×23mm

对中显示功能
尺寸、测量、结果三部对中法；具备防振动干扰、热补偿、三点法对中及手动 / 自动对中检测模式，可快速完成轴对准；3D 机器图形，支持左 / 右三维视图及翻转，切换直观*；含软脚检查器与冷态预置偏差量，保障运行中*对中；水平校正实时调整，垂直方向可计算垫片；能锁定任意地脚，自由切换设备调整

安装支架
2 个 V 形支架、2 个链条（链条长度 730mm，适用 Ø20-250mm 轴）、4 个螺纹固定杆（不锈钢材质，140mm 及 95mm 各两根）

摄像头
可见光 500 万像素，内置 LED 照明系统（2600 流明），可适应黑暗环境下拍照

*红外热像仪
160×120 像素，热灵敏度 < 50mK；测温范围 - 10°C 至 + 400°C；红外模式有铁红、彩虹、黑白可选，温度单位℉或℃可选；热像模块带温度传感器，可同时捕捉并显示区域*温、*低温及屏幕中心温度

主机显示屏
5.7 英寸 640×480 像素大触摸屏操作；内置双操作系统，内存可存储 6000 个文件；支持 USB 输出，可在 PC 端进行报告编辑

*可视化振动分析
可快速诊断旋转机械常见故障（如不对中、不平衡、松动、轴承故障、润滑不良）；每个测点显示振动速度值、加速度值、温度，轴承状态且可显示滤波后的振动时域波形、FFT 速度频谱及加速度频谱，内置ISO10816-3和ISO10816-7振动标准，自动生成报告，所有测量数据均可用绿、黄、橙、红颜色报警无需人为判断

设备振动测量
ASHOOTER振动传感器为强磁 ICP 平面磁座加速度计；灵敏度 100mV/g，线长 2m，BNC 输出，IP65；频率响应 0.5-14000Hz（±3dB），动态范围* 80g；*温度 150°C（连续），校准检查 5g@160Hz。
机械听诊器
0-100 音量调节，配备立体声耳机，适用于设备轴承、齿轮、电机等的听诊

*振动分析软件
含机器状态图概览（MCP），可显示整体 RMS 值、FFT 频谱、时域波形、趋势曲线、温度；具备自动分析功能，可诊断不平衡、不对中、松动、轴承润滑、轴承冲击；BALISHOOTER功能用于严重不平衡或不对中自动诊断

电源
充电器 12VDC-1.5A

重量
连仪器箱 4.5kg，手持设备 700g，激光传感器 100g

尺寸
手持设备 310mm×165mm×65mm

手持主机
IP54 防护等级（ABS 塑料材质），8 小时待机时间，配备锂离子可充电电池

标准
符合欧盟 EMC 2004/08/CE （EN55011、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-6）
