标准化的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。
标准：UL、EN(T?V)及CCC
滚珠摆杆型 (金属摆杆，树脂滚珠)
D4NA-4122可调滚珠摆杆，锁定型 (金属摆杆，树脂滚珠)
D4NA-412G柱塞型
D4NA-4131滚珠柱塞型
D4NA-4132
防护等级 IP65 (EN60947-5-1)
机械 10,000,000次以上
电气 500,000次以上(AC250V电阻负载3A时)
300,000次以上(AC250V电阻负载10A时)
操作速度 1～500mm/s(D4NA-1122)
操作频率 30次/min以下
接点电阻 25mΩ以下(初始值)
小适用负载(参见注6) DC5V时电阻负载1mA (N标准参考值)
额定绝缘电压(Ui) 300V
防触电保护等级 Class Ⅱ (双重绝缘)
污染度(使用环境) 3级(EN60947-5-1)
耐浪涌电压(EN60947-5-1) 同极端子间：2.5kV
异极端子间：4kV
其他端子与不带电金属部件间：6kV
绝缘电阻 100MΩ以上
接点间隔 2 × 0.5mm以上
耐振动 误动作 10～55Hz， 0.75mm单振幅
耐冲击 耐久 1,000m/s2以上
误动作 300m/s2以上
条件短路电流 100A(EN60947-5-1)
额定开放热电流(Ith) 10A(EN60947-5-1)
环境温度 工作时：-30℃～70℃ (无结冰)
环境湿度 工作时：95%以下
解决方案：OMRON安全限位开关常见问题
注1. 上述值为初始值。
2. 一旦接点连接标准负载后，就不可用于连接更小容量的负载。否则，可能会导致接点表面粗糙，从而失去接触可靠性。
3. 保护结构是根据标准（EN60947-5-1）中规定的测试法得出。使用前请务必在实际使用的条件、环境下确认其密封性。
尽管开关盒本体具有防尘、防水构造，但应尽可能保持头部在没有灰尘、污垢、油污、化学品的场所使用D4NA。
否则，可能导致过早磨损、开关损坏或故障。
4. 耐久性的测试条件为：环境温度5°C～35°C、环境湿度40%～70%。详情请咨询欧姆龙代表处。
5. 禁止适用2回路以上的3A， AC250V负载。
6. 这个值会因为开关频率、环境条件、可靠性等级等因素的影响而不同。请事先使用实际负载确认是否可进行正常操作。
常见问题：
D4NA-412G和D4N-412G的区别是什么？
D4NA-412G保护等级IP65，机械寿命是1000万次以上，是经济型产品
D4N-412G保护等级IP67，机械寿命是1500万次以上
它们的其它参数和外形结构都一样。
D4NA系列和D4N系列的区别是什么？
D4NA系列保护等级IP65，机械寿命是1000万次以上，是经济型产品；
D4N系列保护等级IP67，机械寿命是1500万次以上；
其它参数和外形结构都一样。
安全限位头部方向更改的步骤：
操作部（头部的里侧） | 操作步骤 |
| 1.取下4根头部定位螺钉，将头部从开关本体上拆卸下来 |
2.将头部向内，如左图所示将头部外罩用手指按下去，然后向左或向右选装 | |
3.将箭头对准CW孔的位置的话为顺时针动作；将箭头对准CCW孔的位置时为逆时针动作；无论情况都必须将箭头对准设置位置 |

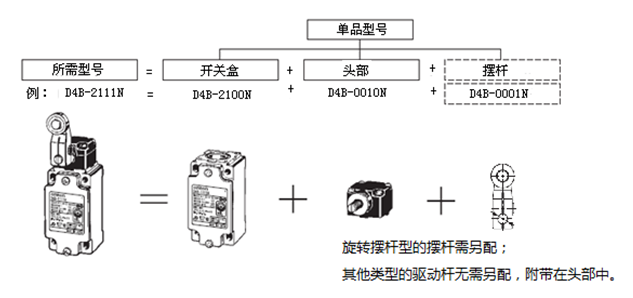

安全限位拆分型号：
以D4B-N系列为例：
