主要信息

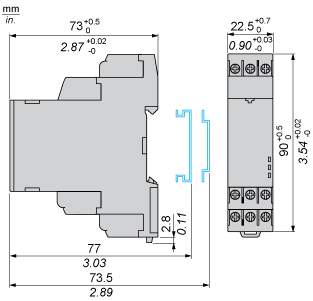

尺寸
接线图
功能 A：通电延迟
说明
电源接通后，定时周期 T 开始。定时结束后，输出 R 关闭。第二个输出 (R2) 可以是定时输出（设置为“定时”时）或瞬时输出（设置为“瞬时”时）。
功能：1 个输出
功能：2 个输出
功能 Aw：利用重新触发/重新启动控制实现的通电延迟
说明
电源接通后，定时 T 开始。定时周期 T 结束时，输出 R 关闭。Y1 的通电会使输出 R 打开。Y1 的去电会重新启动定时周期 T。定时周期 T 结束时，输出 R 关闭。第二个输出 (R2) 可以是定时输出（设置为“定时”时）或瞬时输出（设置为“瞬时”时）。
功能：1 个输出
功能：2 个输出
Zelio Time
产品类型
模块化延时继电器
固态输出类型
继电器
产品短名
软线 电缆 带篐线端子
紧固扭矩
0.6...1 N.m 符合 IEC 60947-1
覆盖材料
阻燃性
重复精度
+/- 0.5 % 符合 IEC 61812-1
温度偏差
+/- 0.05 %/°C
电压偏差
+/- 0.2 %/V
延时准确性设置
+/- 10 % 满量程 在…上 25 °C 符合 IEC 61812-1
小脉冲持续时间
100 ms (带有并联负载)
30 ms
绝缘电阻
100 MΩ 在…上 500 V 直流 符合 IEC 60664-1
复位时间
120 ms (放电)
抗瞬时断电
<= 10 ms
功耗 VA
3 VA 在…上 240 V 交流
功耗 [W]
1.5 W 在…上 240 V DC
开关能力以 VA
2000 VA
小开关电流 [Imin]
延时范围
0.05...1 s
0.3...3 s
1...10 s
10...100 s
3...30 h
3...30 min
3...30 s
30...300 h
30...300 min
30...300 s
控制类型
旋钮
诊断按钮
额定电源电压 [Us]
24...240 V AC/DC 在…上 50/60 Hz
输入电压
<= 2.4 V
电压范围
10 mA 5 V DC
大开关电流
8 A
大开关电压
250 V 交流
电气寿命
100000 次 适用 8 A 在…上 250 V AC-1
100000 次 适用 2 A 在…上 24 V DC-1
机械寿命
10000000 次
额定冲击耐受电压 [Uimp]
5 kV 适用 1.2...50 µs 符合 IEC 60664-1
响应延迟
< 100 ms
爬电距离
4 kV/3 符合 IEC 60664-1
过电压种类
III 符合 IEC 60664-1
安全可靠的数据
MTTFd = 308.2 years
19...30 V
供电频率
50...60 Hz (+/- 5 %)
接线能力
螺钉端子 : 1 x 0.5...1 x 3.3 mm², AWG 20...AWG 12 硬线 电缆 不带篐线端子
螺钉端子 : 2 x 0.5...2 x 2.5 mm², AWG 20...AWG 14 硬线 电缆 不带篐线端子
螺钉端子 : 1 x 0.2...1 x 2.5 mm², AWG 24...AWG 14 软线 电缆 带篐线端子
螺钉端子 : 2 x 0.2...2 x 1.5 mm², AWG 24...AWG 16
