施耐德电子式三相检测控制继电器
产品资料系列
模块化测量和控制继电器
2 C/O
设置精度
+/- 10 % of the full scale
开关阈误差
<= 0.05 % per degree centigrade 基于许可的环境空气温度而定
<= 1 % within the supply voltage range
延时准确性设置
10 P
延时误差
<= 0.05 % per degree centigrade 基于许可的环境空气温度而定
<= 1 % within the supply voltage range
迟滞
2 % 固定式 的 可选
通电时的上涨延迟
<= 650 ms
测量周期
150 ms 以真 rms 值测量周期
阈值调节电压
2...20 % 选择的 Un
电压范围
380...480 V P-P
重复精度
+/- 0.5 % 输入和测量电路
测量误差
< 0.05 %/°C 带有温度变化
在整个量程上 < 1 % 带有电压变化
响应时间
<= 300 ms
过电压种类
III 符合 UL 508
III 符合 IEC 60664-1
绝缘电阻
> 100 MΩ 在…上 500 V DC 符合 IEC 60255-27
电磁兼容性
传导和辐射干扰 B级 符合 CISPR 22
Immunity for residential, commercial and light-industrial environments 符合 EN/IEC 61000-6-1
抗静电干扰 6 kV 3级 接触放电 符合 IEC 61000-4-2
抗静电干扰 8 kV 3级 空气放电 符合 IEC 61000-4-2
抗快速瞬变 4 kV 4级 直连 符合 IEC 61000-4-4
抗快速瞬变 2 kV 4级 capacitive coupling 符合 IEC 61000-4-4
浪涌放电抗干扰 4 kV 4级 共模 符合 IEC 61000-4-5
浪涌放电抗干扰 2 kV 4级 差模 符合 IEC 61000-4-5
传导和辐射干扰 B组1 符合 CISPR 11
工业环境的传输标准 符合 EN/IEC 61000-6-4
居住、商业与轻工业环境的传输标准 符合 EN/IEC 61000-6-3
免用于工业环境 符合 EN/IEC 61000-6-2
接线能力
螺钉端子 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14, 硬线 电缆 不带篐线端子
螺钉端子 2 x 0.2...2 x 1.5 mm² - AWG 24...AWG 16, 软线 电缆 带篐线端子
螺钉端子 1 x 0.5...1 x 3.3 mm² - AWG 20...AWG 12, 硬线 电缆 不带篐线端子
螺钉端子 1 x 0.2...1 x 2.5 mm² - AWG 24...AWG 14, 软线 电缆 带篐线端子
紧固扭矩
0.6...1 N.m 符合 IEC 60947-1
覆盖材料
阻燃性塑料
LED状态
LED 黄 适用 继电器ON
使用参数资料

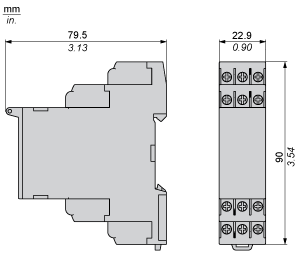

尺寸
安装和间隙
导轨安装
3 相欠压控制继电器
接线图
L1、L2、L3：要监测的电源
11-14、12： 输出继电器的个 C/O 触点
21-24、22： 输出继电器的第二个 C/O 触点
功能图
相序控制和相故障检测（测得的电压小于电源电压乘以 0.7）
欠压控制
图例
Un 标称 3 相电源电压
Tt 过阈值后的时间延迟（可在前面板上调节）
H 滞后
U< 欠压阈值
L1、L2、L3 所监测的电源电压的相
11-12、11-14 输出继电器接口（请参阅“连接和图解”）
继电器状态：黑色 = 已通电。
施耐德电子式三相检测控制继电器
