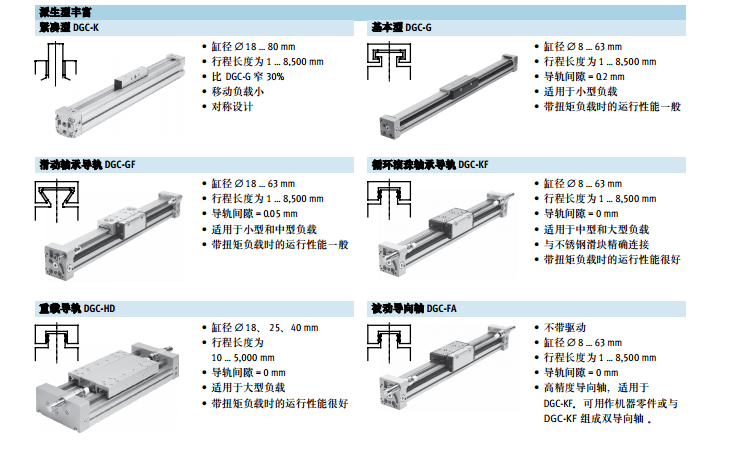

无杆气缸
DGC-K
带惯量补偿器的无杆气缸 10
2 惯量补偿器
FK（型号：DARD）
当使用加长导轨时用于补偿误差 28
3 沟槽盖
B/S
防止灰尘进入和保护传感器电缆 30
4 接近开关
G/H/I/J/N
用于感测惯量补偿器的位置 30
5 连接电缆
V
• 用于接近开关 31
6 沟槽螺母，用于安装槽
Y （型号：NST）
• 用于安装组件
• 缸径 ∅ 18 和 25：不可用于 DGC-…-D2
（进气口位于两端）
30
7 沟槽螺母，用于安装槽
Y （型号：ABAN）
• 用于安装组件
• 缸径∅ 18 和 25：允许用于各种组合
30
8 定位支撑件
M
用于轴安装，特别是加长行程的 27
9 单向节流阀
GRLA
用于调节速度 30
aJ 脚架安装件
F
用于轴安装结构特点 带滑块的无杆气缸
导轨 带沟槽缸筒
工作方式 双作用
行程 [mm] 1 … 3,000 1 … 8,500 1 … 6,000 1 … 5,000 1 … 3,000
气接口 M5 Gx G¼ GÅ G½
缓冲 PPV 双端可调
缓冲长度 [mm] 0 83
大速度
带 PPV 缓冲 [m/s] 2
带外部缓冲 [m/s] 3
位置感测 用于接近开关
安装方式 通过附件
安装位置 任意
工作和环境条件
缸径 ∅ 3 80
工作压力 [bar] 2…8 1.5 … 8
工作介质 压缩空气符合 ISO 8573-1:2010 [7:–:–] 标准
工作/先导介质注意事项 可用于润滑工作（一旦用了润滑，今后必须是使用润滑工作）
环境温度1) [°C] –10 … +60
耐腐蚀等级 CRC2) 1
1) 注意接近开关的工作范围
2) CRC 1：耐腐蚀等级 1，符合 Festo 940 070 标准
元件只具备低度耐腐蚀能力、运输和储存保护。部件不具备保护表面的能力，如内部元件或者端盖底部。
ATEX1)
防爆温度等级 –10°C ≤ -≤ +60°C
CE （参照符合说明） 欧盟防爆指令（ATEX）
EX2
ATEX 防爆类别，用于气体 II 3G
防爆类别，用于气体 c T4 X
ATEX 防爆类别，用于粉尘 II 3D
防爆类别，用于粉尘 c T120°C X
EX3
ATEX 防爆类别，用于气体 II 2G
防爆类别，用于气体 c T4 X
