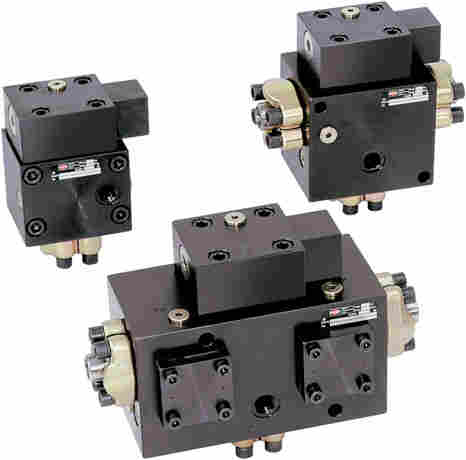

阐述HERION海隆安全阀/液压阀，DAVS16F990103AO
液压过载保护NG 16-63
机械压力机的过载保护
用于保护机器和工具
直接过载保护
快速响应时间<10 ms
低的压力峰值
良好的重复性
无级调整压力
手动或电子方式
调试简单快捷
过载后
适用于不对称负载
连杆
同时释放所有压力罐
在过载的情况下
油垫中的预加载压力来自压缩空气
产生液压泵。产生预压力的高度
从减压阀设定的压力和压力
泵的齿轮比。
预载荷和截止压力之间的差值由a表示
在过载块的前馈控制中产生的面积比。
在过载情况下，压力升高，这是先导阀
根据面积比与偏压打开。
主阀因此在控制侧释放并且
打开。缸室被减压。
将关闭压力改变为另一个值
关于减压阀处的空气压力的调整。原样
支持单向阀上的预加载压力，必须在之前
将截止压力调整到较低值
发生放电。这是通过二位二通阀完成的，
它们都是电动和手动操作的
可以。
操作准备就绪的压力开关设置为50 bar。
在过载情况下，其电气触点用于关闭
压机并用3/2关闭压缩空气
单向阀。
液压回路中的泄压阀限制在大值。
调整压力并在机器不正确时保护机器
设置过载保护。
在这个版本中，通过比例压力阀的截止压力
设置。由于该阀门通常关闭，
省去了三位两通阀。
单侧过载可防止集成在过载块中
止回阀是相互影响的
压垫。这会使压力机滑块倾斜
避免。
所示的变体可以根据需要彼此组合。
