YQY-370氧气减压器的产品介绍
氧气气瓶内的高压气体减低压力后供使用的减压装置。产品在输入压力和出口流量发生变化的工作条件下，都能保持稳定的输出压力。
（二）规格参数
|
使用介质： |
氧气O2 |
|
大输入压力： |
P1=15MPa |
|
大输出压力： |
P2=4MPa（0.4~4MPa） |
|
输入高压表量程： |
0~25MPa |
|
输出低压表量程： |
0~6MPa |
|
进口连接螺纹： |
G5/8"（适用QF-2气瓶阀） |
|
出口连接螺纹： |
M16×1.5（带焊接短管） |
|
公称流量： |
16Nm3/h |
|
单位重量： |
1Kg |
|
外形尺寸： |
200×160×145mm |
（三）工作原理
|
|

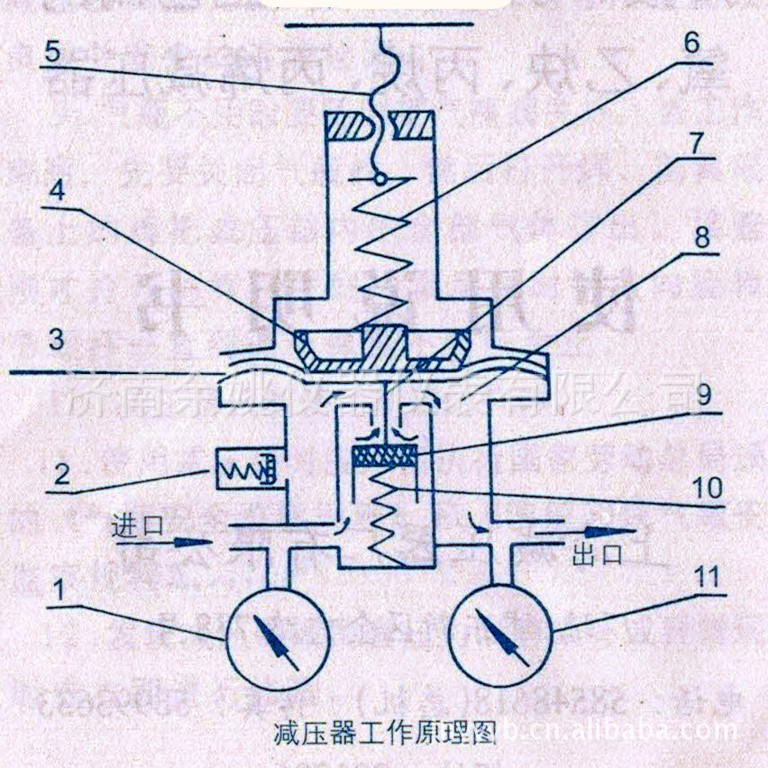

1. 高压表 2. 安全阀 3. 薄膜 4. 弹簧垫块 5. 调节螺杆 6. 调节弹簧 7. 顶杆 8. 低压室 9. 活门 10. 活门弹簧 11. 低压表
|
1.开启
当正确地将减压器安装在气瓶阀上并打开气瓶阀后，顺时针转动调节螺杆5，压缩调节弹簧6，传动弹簧垫块4、薄膜3和顶杆7，从而使活门9离开阀座。进口的高压气体由高压室经活门和阀座的节流间隙进入低压室8扩散减压。高低压室的压力分别由高压表1和低压表11指示。
2.调节和工作
减压后的压力由左右拧动调节螺杆来调节，主要是改变调节弹簧6所产生的压力，致使薄膜3下面与之平衡的气体压力产生变化来达到所需的工作压力。此时可打开减压器后设备上的阀进行工作。
3.关闭
工作完毕时只要全松调节螺杆，活门9在高压气体作用力和活门弹簧的作用下会关闭密封。
4.安全阀
安全阀2是维护减压器安全使用的卸压装置和减压器出现故障的信号装置。当输出压力由于活门密封垫、阀座损坏或其它原因自行上升到过大输出压力的1.15倍至1.5倍时，安全阀会自动打开排气，当压力降低到许用值时则会自动关闭。
5.执行标准和计量许可
本产品按标准Q/JBMP6生产。配套的压力表均获得人民制造计量器具许可证
