FESTO标准电缸,ESBF-BS-50-100-10P
压力传感器SPAE-P10R-S6-PNLK-2.5K
产品代号: 8001446

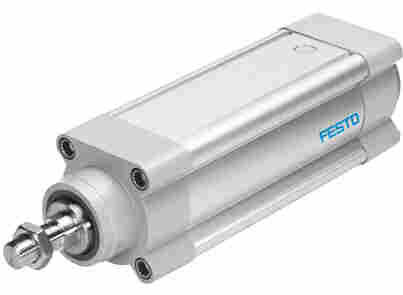

FESTO电缸ESBF-BS-50-100-10P
产品代号: 8022593
采用滚珠丝杆, 电驱动丝杠将马达的旋转动作转换为活塞杆的直线动作。
位置检测 用于接近式传感器
设计结构 带滚珠丝杆的电缸
螺杆类型 球螺纹丝杆
防止扭转/导向 具有普通轴承导向
大加速度 15 m/s2
高速度 0.67 m/s
重复精度 ±0,01 mm
持续通电率
耐腐蚀等级 CRC 2 – 中等腐蚀影响
储藏温度 -20 ... 60 °C
相对空气湿度 0 - 95 %
防护等级 IP40
环境温度 0 ... 60 °C
大驱动扭矩 9.2 Nm
驱动轴的大径向力 300 N
大输送力 Fx 5,000 N
无负载时的驱动扭矩 0.3 Nm
每米行程的重力惯性力矩JH 1.042 kgcm2
每kg工作负荷的重力惯性力矩JL 0.0246 kgcm2
质量惯性力矩, JO 0.1867 kgcm2
0 mm行程时的移动质量 793 g
每10 mm 行程所增加的重量 65 g
0 mm行程时的基本重量 1,982 g
每 10 mm 行程的附加质量系数 35 g
位置检测 用于接近式传感器
设计结构 带滚珠丝杆的电缸
螺杆类型 球螺纹丝杆
防止扭转/导向 具有普通轴承导向
大加速度 15 m/s2
高速度 0.67 m/s
重复精度 ±0,01 mm
持续通电率
耐腐蚀等级 CRC 2 – 中等腐蚀影响
储藏温度 -20 ... 60 °C
相对空气湿度 0 - 95 %
防护等级 IP40
环境温度 0 ... 60 °C
大驱动扭矩 9.2 Nm
驱动轴的大径向力 300 N
大输送力 Fx 5,000 N
无负载时的驱动扭矩 0.3 Nm
每米行程的重力惯性力矩JH 1.042 kgcm2
每kg工作负荷的重力惯性力矩JL 0.0246 kgcm2
质量惯性力矩, JO 0.1867 kgcm2
0 mm行程时的移动质量 793 g
每10 mm 行程所增加的重量 65 g
0 mm行程时的基本重量 1,982 g
每 10 mm 行程的附加质量系数 35 g
FESTO标准电缸,ESBF-BS-50-100-10P
ESBF-...-100- - (574092)
ESBF-...-32- - (8022569)
ESBF-...-40- - (8022585)
ESBF-...-50- - (8022601)
ESBF-...-63- - (574090)
ESBF-...-80- - (574091)
ESBF-BS-100-100-20P (574118)
ESBF-BS-100-100-40P (574122)
ESBF-BS-100-100-5P (574115)
ESBF-BS-100-200-20P (574119)
ESBF-BS-100-200-40P (574123)
ESBF-BS-100-200-5P (1347393)
ESBF-BS-100-300-20P (574120)
ESBF-BS-100-300-40P (574124)
ESBF-BS-100-300-5P (574116)
ESBF-BS-100-400-20P (574121)
ESBF-BS-100-400-40P (574125)
ESBF-BS-100-400-5P (574117)
ESBF-BS-32-100-10P (8022565)
ESBF-BS-32-100-5P (8022562)
ESBF-BS-32-200-10P (8022566)
ESBF-BS-32-200-5P (2215384)
ESBF-BS-32-300-10P (8022567)
ESBF-BS-32-300-5P (8022563)
ESBF-BS-32-400-10P (8022568)
ESBF-BS-32-400-5P (8022564)
ESBF-BS-40-100-10P (8022577)
ESBF-BS-40-100-16P (8022581)
ESBF-BS-40-100-5P (8022574)
ESBF-BS-40-200-10P (8022578)
ESBF-BS-40-200-16P (8022582)
ESBF-BS-40-200-5P (2215385)
ESBF-BS-40-300-10P (8022579)
ESBF-BS-40-300-16P (8022583)
ESBF-BS-40-300-5P (8022575)
ESBF-BS-40-400-10P (8022580)
ESBF-BS-40-400-16P (8022584)
ESBF-BS-40-400-5P (8022576)
ESBF-BS-50-100-10P (8022593)
ESBF-BS-50-100-20P (8022597)
ESBF-BS-50-100-5P (8022590)
ESBF-BS-50-200-10P (8022594)
ESBF-BS-50-200-20P (8022598)
ESBF-BS-50-200-5P (2215386)
ESBF-BS-50-300-10P (8022595)
ESBF-BS-50-300-20P (8022599)
ESBF-BS-50-300-5P (8022591)
ESBF-BS-50-400-10P (8022596)
ESBF-BS-50-400-20P (8022600)
ESBF-BS-50-400-5P (8022592)
ESBF-BS-63-100-10P (574096)
ESBF-BS-63-100-25P (574100)
ESBF-BS-63-100-5P (574093)
ESBF-BS-63-200-10P (574097)
ESBF-BS-63-200-25P (574101)
ESBF-BS-63-200-5P (1347390)
ESBF-BS-63-300-10P (574098)
ESBF-BS-63-300-25P (574102)
ESBF-BS-63-300-5P (574094)
ESBF-BS-63-400-10P (574099)
ESBF-BS-63-400-25P (574103)
ESBF-BS-63-400-5P (574095)
ESBF-BS-80-100-15P (574107)
ESBF-BS-80-100-32P (574111)
ESBF-BS-80-100-5P (574104)
ESBF-BS-80-200-15P (574108)
ESBF-BS-80-200-32P (574112)
ESBF-BS-80-200-5P (1347391)
ESBF-BS-80-300-15P (574109)
ESBF-BS-80-300-32P (574113)
ESBF-BS-80-300-5P (574105)
ESBF-BS-80-400-15P (574110)
ESBF-BS-80-400-32P (574114)
ESBF-BS-80-400-5P (574106)
ESBF-LS-32-100-2.5P (8022570)
ESBF-LS-32-200-2.5P (2295381)
ESBF-LS-32-300-2.5P (8022571)
ESBF-LS-32-400-2.5P (8022572)
ESBF-LS-40-100-3P (8022586)
ESBF-LS-40-200-3P (2295382)
ESBF-LS-40-300-3P (8022587)
ESBF-LS-40-400-3P (8022588)
ESBF-LS-50-100-4P (8022602)
ESBF-LS-50-200-4P (2295383)
ESBF-LS-50-300-4P (8022603)
ESBF-LS-50-400-4P (8022604)
FESTO标准电缸,ESBF-BS-50-100-10P
