概述
叶片式摆动气缸的作用力通过旋转叶片直接传输到驱动轴上。摆角从 0 ... 184° 无级可调
(DSRL-10 和 12: 0 ... 181°).可调止动系统 与旋转叶片分离，所以任何作用力都被挡块吸收。
在终端位置，弹性缓冲垫 缓冲冲击。
DSRL-...-FW
空心法兰轴式的结构允许液体或者气体介质，甚至管子和电线通过 。
作用力通过花键轴直接、无间隙地传输。

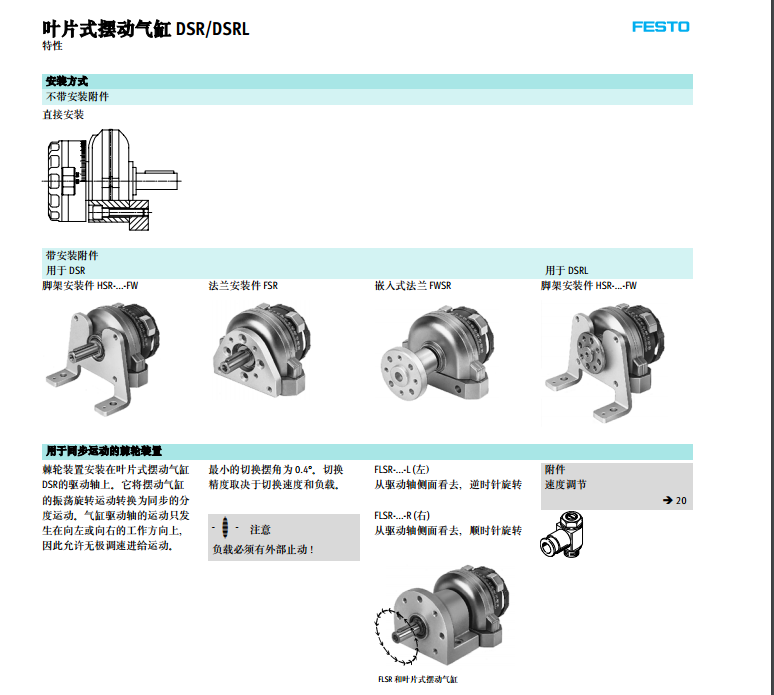

多种安装方式
摆角无极可调
附件品种齐全
符合 ATEX 指令的特定型式，可用于有潜在爆炸危险的工作环境

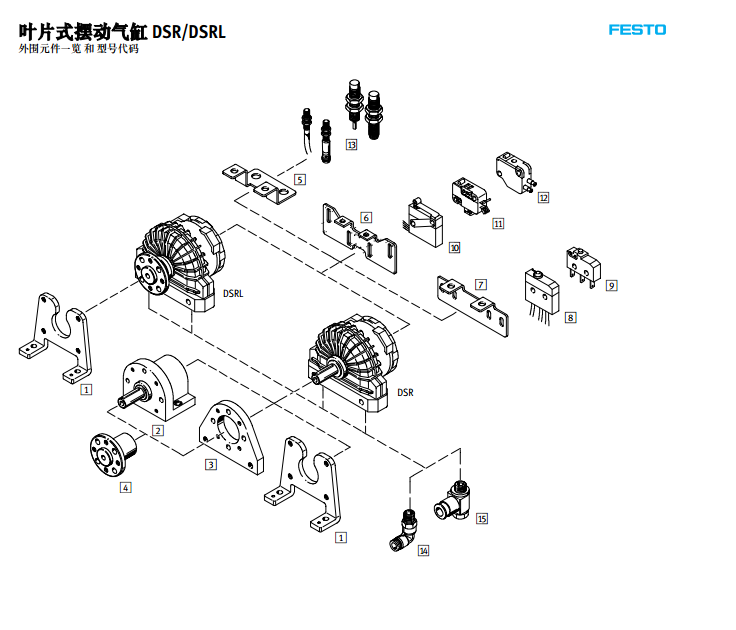

安装附件：
1 脚架安装件HSR-...-FW
位于驱动轴一侧 12
2 棘轮装置FLSR-...-L/R
用于中心轴，顺时针或逆时针旋转可选 – 14
3 法兰安装件FSR
位于驱动轴一侧 – 12
4 嵌入式法兰FWSR
用于中心轴 – 13
5 安装组件WSR-...
用于接近开关 SIEN17
6 安装组件WSR-12 ... 40
用于微型开关 SR-3-E-SW, S-3-E 和微型开关 SO-3-PK-3-B,
S-3-PK-3-B16
7 安装组件WSR-10/12-K
用于微型开关 S-3-BE-SW, S-3-BE 16
8 微型开关S-3-BE-SW
电子微型开关，带电缆，防飞溅 19
9 微型开关S-3-BE
电子微型开关, 带快插接头 19
aJ 微型开关SR-3-E-SW
电子微型开关, 带滚轮杠杆和电缆，防飞溅 19
aA 微型开关S-3-E
电子微型开关, 带螺纹接头 19
aB 微型开关
SO-3-PK-3-B, S-3-PK-3-B
气动微型开，常开或常闭 20
aC 接近开关SIEN
电感式 20
aD 快插接头
用于连接具有标准外径的气管 快插接头
aE 单向节流阀GRLA
用于速度调节
DSRL — 10 — 18
