L12BA4524N00020 电磁阀纽曼蒂克/NUMATICS
PDF资料文档
5端口，2和3位，4通，滑阀和套筒Cv：1.7
•电磁阀先导•DIN插入式电磁阀
•无润滑或润滑服务•管路或歧管安装
技术数据
阀门数据
温度范围：电磁导阀（环境温度）
79 SCFM
-10°F到+ 115°F
1674 NI / m
-23°C至+ 46°C
主阀工作压力范围
先导压力范围：内部和外部
3/8 = 1.7
上游压力至上游压力为80 PSIG，上游压力为6 bar，
下游压力为5 bar
28“HG。真空至150 PSIG
14.5到150 PSIG
真空至10巴
1到10巴
3/8 = 1.7
指示灯
单电磁阀先导2位4通

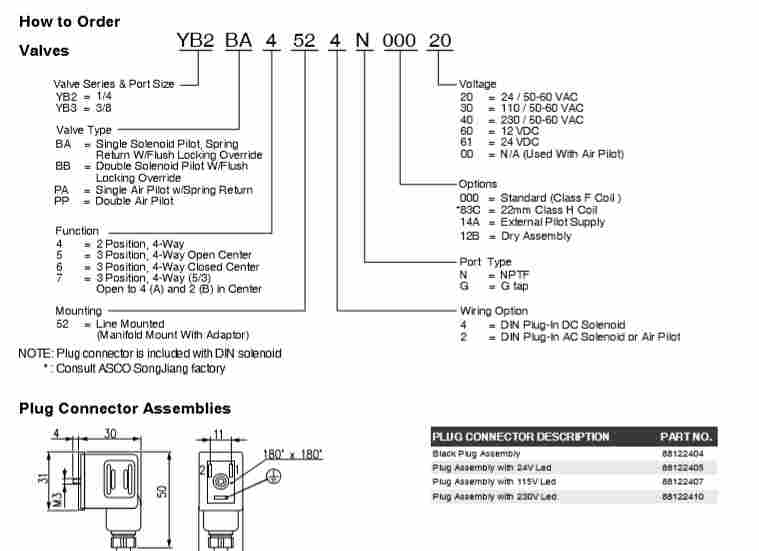

产品型号表述图

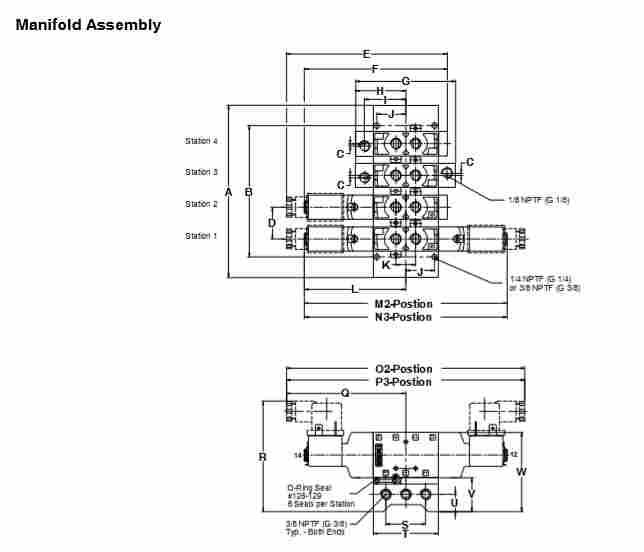

外形尺寸图
纽曼蒂克电磁阀规格数据资料
带密封件的套筒组件‡适用于型号：
209-323 209-327 209-370 209-371 209-372 10 ** 1弹
簧115-248 11 1弹簧盖104-281 12 <螺钉组件127-396-SS
13-2缓冲器114-147
16 2弹簧115-247 17 2垫片116-341 2 6弹簧保持器116-
340 19 * 126-204 20 1引导帽组件204-40821>引导帽组件
204-404
*表示YB-K1，YB-K2和YB-K3中的部件**仅指示YB-K1中的
件***仅指示YB-K2中的部件****仅指示YB-K3中的部件〜
表示部件中的部件仅限YB-K1和YB-K2
•阀芯和套筒组件是精密匹配套件，包括（6）126-204
密封件;阀芯不可互换。 >（1）用于2位模型;（2）
用于3位模型<（4）用于YB-BA4，（2）用于YB-BB4•
（2）用于2位模型;（4）位置模型
