一.互感器伏安特性测试仪设计用途

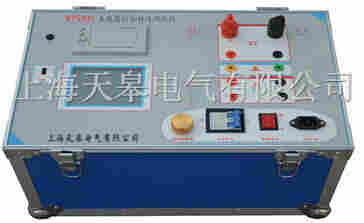

BY2600互感器伏安特性测试仪用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三．互感器伏安特性测试仪主要测试功能：（见表1）
|
CT
|
PT
|
|
• 伏安特性（励磁特性）曲线
|
• 伏安特性（励磁特性）曲线
|
|
• 自动给出拐点值
|
• 自动给出拐点值
|
|
• 自动给出5%和10%的误差曲线
|
• 变比测量
|
|
• 变比测量
|
• 极性判断
|
|
• 极性判断
|
• 交流耐压测试
|
|
• 一次通流测试
|
• 铁心退磁
|
|
• 交流耐压测试
|
|
|
• 铁心退磁
|
|
四. 主要技术参数： （见表2）
|
项 目
|
参 数
|
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
|
设备输出
|
0～1000V（20A峰值）
注：0～5A为真实值，大于5A～20A为计算值
|
|
|
大电流输出
|
0～600A
|
|
|
励磁测量精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
|
CT
变比测量
|
范围 |
≤3000A/1A(15000A/5A)
|
| 精度 |
≤0.5%
|
|
|
PT
变比测量
|
范围
|
≤500KV
|
|
精度
|
≤0.5%
|
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
|
|
|
尺寸、重量
|
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
|
|
五.互感器伏安特性测试仪主要特征
BY2600互感器伏安特性测试仪支持检测CT和PT
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
小巧轻便≤22Kg，非常利于现场测试.
