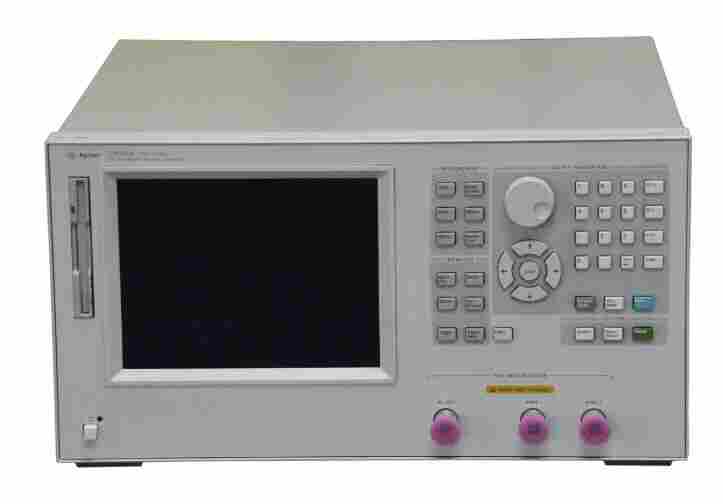

E4991B阻抗分析仪

E4991B 阻抗分析仪具有 1 MHz 至 3 GHz 的频率范围，可在宽阻抗范围内提供 0.65% 的基本精度，并且内置 40 V 直流偏置源（选件 001）。等效电路分析功能支持 7 种不同的多参数模型，可帮助您仿真元器件的等效参数值。

3 种频率选件（1 MHz 至 500 MHz/1 GHz/3 GHz）以及频率升级选件使您可以根据新的投资额度选购适合的选件。

• 3 种频率选件：1 MHz 至 500 MHz/1 GHz/3 GHz，可升级
• ±0.65% 基本精度和 120 mΩ 至 52 kΩ 阻抗范围（10% 测量精度范围）
• 测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、Vac、Iac、Vdc1、Idc1（1. 需要选件 001）
• 内置直流偏置（选件 001）：0 V 至 ±40 V，0 A 至 ±100 mA
• 10.4 英寸彩色 LCD 触摸屏可显示 4 个通道和 4 条迹线
• 数据分析功能：等效电路分析、极限线测试
• 介电/磁性材料测量（选件 002） ：|εr|、εr'、εr''、tanδ(ε)、|μr|、μr'、μr''、tanδ(μ)
• 温度特征测量（选件 007)和可靠的晶圆上测量（选件 010）功能
