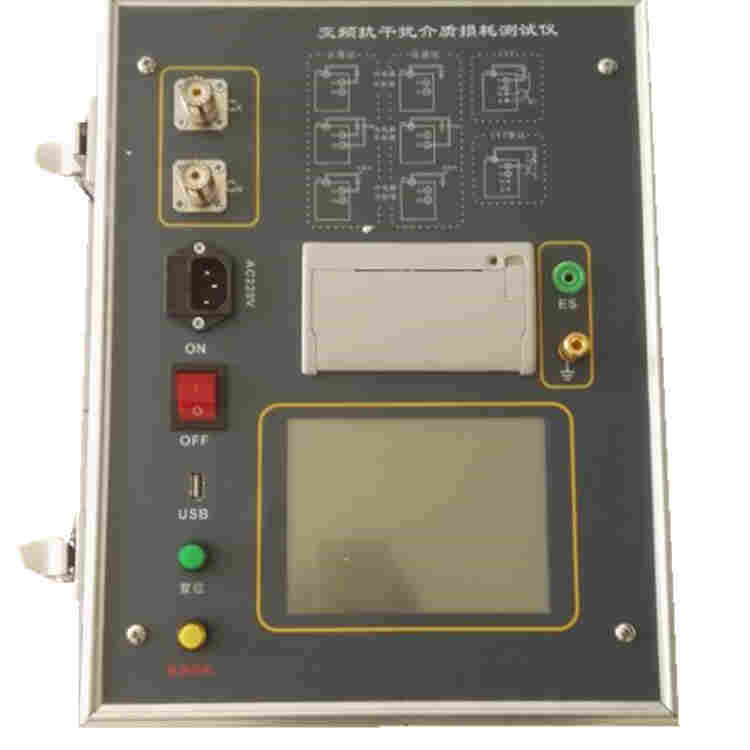

YSB822C异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz52.5Hz、45Hz55Hz、60Hz、57.5Hz62.5Hz、55Hz65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。 YSB822C异频介质损耗测试仪同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
二 YSB822C异频介质损耗测试仪主要特点：
三 YSB822C异频介质损耗测试仪主要技术参数
|
1 |
使用条件 |
-15℃∽40℃ |
RH＜80% |
||
|
2 |
抗干扰原理 |
变频法 |
|||
|
3 |
电 源 |
AC 220V±10% |
允许发电机 |
||
|
4 |
高压输出 |
0.5KV∽10KV |
每隔0.1kV |
||
|
精 度 |
2% |
||||
|
大电流 |
200mA |
||||
|
容 量 |
2000VA |
||||
|
5 |
自激电源 |
AC 0V∽50V/15A |
45HZ/55HZ 47.5HZ/52.5HZ 55HZ/65HZ 57.5HZ/62.5HZ 自动双变频 |
||
|
6 |
分 辨 率 |
tgδ: 0.001% |
Cx: 0.001pF |
||
|
7 |
精 度 |
△tgδ:±(读数*1.0%+0.040%) |
|||
|
△C x :±(读数*1.0%+1.00PF) |
|||||
|
8 |
测量范围 |
tgδ |
无限制 |
||
|
C x |
15pF ＜ Cx ＜ 300nF |
||||
|
|
10KV |
Cx ＜ 40 nF |
|||
|
|
5KV |
Cx ＜ 150 nF |
|||
|
|
1KV |
Cx ＜ 300 nF |
|||
|
CVT测试 |
Cx ＜ 300 nF |
||||
|
9 |
外型尺寸（主机）(mm) |
350（L）×270（W）×270（H） |
|||
|
外型尺寸(附件箱)(mm) |
350（L）×270（W）×160（H） |
||||
|
10 |
存储器大小 |
200 组 支持U盘数据存储 |
|||
|
11 |
重量（主机） |
22.75Kg |
|||
|
重量（附件箱） |
5.25KG
|
||||
