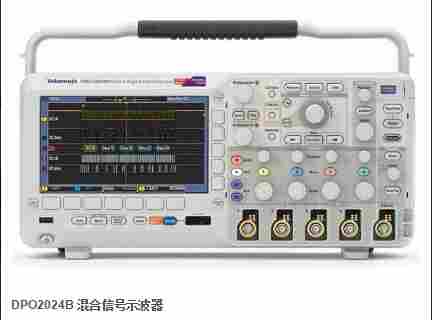

(Tektronix)泰克DPO2024B数字荧光示波器
销售、租赁、维修、升级、回收各类二手仪器仪表 计量等业务！欢迎您的来电咨询。
东莞市科信电子仪器有限公司
联系人：纪先生 (微信同号) 李 欣
在线交谈：QQ:2249308805 QQ:2833149176 阿里旺旺：axdyiqi123
公司电话： 地址：广东省东莞市塘厦镇莲湖新村花园5单元
主要性能指标
200、100、70 MHz 带宽型号
2 个和 4 个模拟通道型号
16 个数字通道（MSO 系列）
全部通道均实现 1 GS/s 采样率
所有通道上的记录长度均为 1 兆点
大波形捕获速率 5,000 wfm/s
高级触发套件
主要特点
Wave Inspector® 控件为波形数据提供方便导航和自动化搜索
FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
29 个自动测量和 FFT 分析可简化波形分析
TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器
体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）
连接能力
前面板上 USB 2.0 主控端口，快速方便地存储数据
后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
选配 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪
发现
如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。
MSO/DPO2000B 系列提供了全面的信号查看功能，可以迅速了解设备的实际操作。5,000wfm/s 的波形捕获速率可以迅速查看毛刺和其它偶发瞬态信号，揭示设备问题的真正特点。带亮度等级的数字荧光显示器通过对发生更加频繁的信号区域进行加亮，显示信号活动的历史记录，形象显示出异常发生的频率。
发现 – 5,000 wfm/s 的波形捕获速率大限度地提高捕获难检毛刺和其它偶发事件的概率。
捕获
发现电路问题只是步，然后，您必须捕获关心的事件，以确定根本原因。
MSO/DPO2000B 系列提供了一套完整的触发功能，包括矮脉冲触发、逻辑触发、脉宽/毛刺触发、建立时间/保持时间违规触发、串行数据包触发和并行数据触发，帮助您迅速找到事件。由于记录长度高达 1 M 点，您可以在一次采集中捕获许多关心的事件，甚至包括数千个串行数据包，以进一步进行分析，同时保持高分辨率，放大精细的信号细节。
从触发特定数据包内容到自动以多种数据格式解码，MSO/DPO2000B 系列为多种串行总线提供集成支持，包括 I2C、SPI、CAN、LIN 和 RS-232/422/485/UART。能够同时解码多达两条串行和/或并行总线，意味着您可以快速深入了解系统级的问题。
为进一步帮助您调试复杂的嵌入式系统中的系统级交互，MSO2000B 系列除模拟通道外，还提供了 16 条数字通道。由于数字通道全面集成到示波器中，您可以触发所有输入通道，自动实现所有模拟信号、数字信号和串行信号时间相关。
捕获 - 在通过 RS-232 总线上的特定传输数据包上触发。完整的触发集包括在特定串行包内容上触发，保???快速捕获感兴趣的事件。
搜索
如果没有适当的搜索工具，在长波形记录中找到关心的事件可能会耗费大量的时间。随着当前记录长度达到 1M 数据点，确定事件位置可能要滚动几千屏信号活动。
MSO/DPO2000B 系列借助其创新的 Wave Inspector® 控件提供了业内完整的搜索和波形导航。这些控制功能加快了记录平移和放大速度。由于的应力感应系统，您可以在几秒钟内，从记录一端移到另一端。您可以标记想在以后参考以进一步调查的任何位置，并使用您定义的条件自动搜索记录。Wave Inspector 将立即搜索整个记录，包括模拟、数字和串行总线数据。它将自动标记每次发生的事件，从而可以迅速在事件之间移动。
