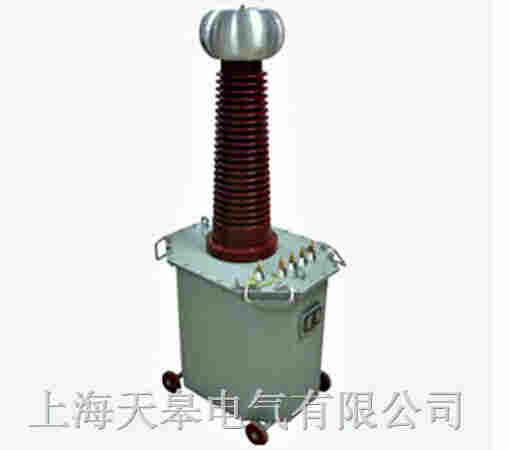

YDJTDMG系列油浸式试验变压器

YDJ、TDM（G）系列油浸式试验变压器产品简介
本产品是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的产品，YDJ系列油浸式试验变压器是在TDM(G)系列试验变压器的基础上按照标准《JB∕T 9641-1999》经过改进后而生产的一种产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

YDJ、TDM（G）系列油浸式试验变压器产品参数
（一）TDM（G）系列（见表1）
（二）YDJ（G）系列（见表2）

表1、TDM（G）系列

型  号	容量	高压电压（KV）		高压电流（mA）		低压输入		变比	温升℃
	(KVA)	AC	DC	AC	DC	电压  (V）	电流  （A）	高/仪	30 分钟
TDM（G）				0					0
TDM（G）3/50	3	50	70	60					0
TDM（G）5/50	5	50	70	100					0
TDM（G）10/50	10	50	70	200	50	200	50	500	10
TDM（G）20/50	20	50	70	400	100	380	53	500	10
TDM（G）30/50	30	50	70	600	100	380	79	500	10
TDM（G）40/50	40	50	70	800	105	380	105	500	10
TDM（G）50/50	50	50	70	1000	100	380	132	500	10
TDM（G）10/100	10	100	140	100	50	200	50	1000	10
TDM（G）20/100	20	100	140	200	100	380	53	1000	10
TDM（G）30/100	30	100	140	300	100	380	79	1000	10
TDM（G）40/100	40	100	140	400	100	380	105	1000	10
TDM（G）50/100	50	100	140	500	100	380	132	1000	10
TDM（G）20/150	20	150	210	133	100	380	53	1000	10
TDM（G）30/150	30	150	210	200	100	380	79	1000	10
TDM（G）40/150	40	150	210	267	100	380	105	1000	10
TDM（G）50/150	50	150	210	333	100	380	132	1000	10
TDM（G）100/150	100	150	210	667	150	380	263	1000	10

注：本系列产品中有200V的串级抽头，可二台或三台串级成交流100KV、150KV、200KV、300KV直流140KV、210KV、280KV、420KV的高电压。并可根据用户需要在高压绕组中抽出其他电压等级的中压抽头，供高压电机作交流耐压试验。亦可定制特殊规格的试验变压器。

上海天皋电气有限公司
联系人：胥元彪
电话：,69988736
传真：
移动电话：,

表2、YDJ（G）系列

型   号	容量  (KVA)	高压电压  （KV）	高压电流  （mA)）	低压输入		变比  (高/仪)	温升℃  (30分钟)
				电压(V)	电流(A)
YDJ（G）				00	7.5	500	10
YDJ（G）3/50	3	50	60	200	15	500	10
YDJ（G）5/50	5	50	100	200	25	500	10
YDJ（G）10/50	10	50	200	200	50	500	10
YDJ（G）20/50	20	50	400	380	53	500	10
YDJ（G）30/50	30	50	600	380	79	500	10
YDJ（G）50/50	50	50	1000	380	12	500	10
YDJ（G）5/100	5	100	50	200	25	1000	10
YDJ（G）10/100	10	100	100	200	50	1000	10
YDJ（G）20/100	20	100	200	380	53	1000	10
YDJ（G）30/100	30	100	300	380	79	1000	10
YDJ（G）50/100	50	100	500	380	132	1000	10
YDJ（G）20/150	20	150	133	380	53	1000	10
YDJ（G）30/150	30	150	200	380	80	1000	10
YDJ（G）50/150	50	150	333	380	132	1000	10
YDJ（G）100/150	100	150	667	380	263	1000	10
YDJ（G）50/200	50	200	250	380	132	1000	10
YDJ（G）100/200	100	200	500	380	263	1000	10
YDJ（G）		0	750	380	395	1000	10
YDJ（G）200/200	200	200	1000	380	526	1000	10
YDJ（G）300/200	300	200	1500	380	790	1000	10
YDJ（G）50/300	50	300	170	380	132	1000	10
YDJ（G）100/300	100	300	333	380	263	1000	10
YDJ（G）		0	500	380	395	1000	10
YDJ（G）200/300	200	300	667	380	526	1000	10
YDJ（G）300/300	300	300	3000	380	790	1000	10

注：该系列产品中有200V抽头，可二台或三台串级成100KV、150KV、200KV、300K及更高的高电压。根据用户需要，在高压绕组中可抽出5-15KV的中压抽头，供高压电机作交流耐压试验。
