空气驱动 |
压缩空气4-6bar（可带手轮） |
|
公称通经 |
50～1200mm |
|
公称压力 |
1.0～4.0Mpa |
|
适用温度 |
-20～+600℃ |
|
连接方式 |
对夹 |
|
阀结构 |
偏心 |
|
阀体材质 |
316、304、碳钢 |
|
阀芯材质 |
316、304、碳钢 |
|
密封材质 |
PTFE、本体、合金 |
|
适用介质 |
气体、水及油类等 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
二 气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C主要性能参数：
|
公称通径 |
DNmm |
50～1 400 |
|||||
|
公称压力 |
PNMPa |
0.25 |
0.6 |
1．O |
1.6 |
2.5 |
4.0 |
|
试验压力PsMPa |
强度试验 |
0.375 |
0.9 |
1.5 |
2.4 |
3.75 |
6．O |
|
密封试验 |
0.275 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
O.5～0.7MPa |
||||||
|
适用介质 |
水、油品、蒸汽、煤气、酸、碱等 |
||||||
|
适用温度 |
一40℃～5 70℃ |
||||||
三气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C主要连接尺寸：
D673H-2.5/6/10(C.P.R.V)外形连接尺寸 单位：mm
|
通径Diameter |
主要尺寸Main dimension |
O．25MPa |
0.6MPa |
1．OMPa |
|||||||||
|
mm |
inch |
L |
H |
H1 |
D1 |
Z-φMd |
a |
D 1 |
Z-φMd |
a |
D1 |
Z-φMd |
a |
|
50 |
2 |
43 |
72 |
200 |
110 |
4-φ14 |
45° |
110 |
4-φ14 |
45° |
125 |
4-φ18 |
45° |
|
65 |
2 1/2 |
46 |
110 |
225 |
130 |
4-φ14 |
45° |
130 |
4-φ14 |
45° |
145 |
4-φ18 |
45° |
|
80 |
3 |
49 |
15 |
240 |
150 |
4-φ18 |
45° |
150 |
4-φ18 |
45° |
160 |
4-φ18 |
22°30′ |
|
100 |
4 |
56 |
10 |
255 |
170 |
4-φ18 |
45° |
170 |
4-φ18 |
45° |
180 |
4-φ18 |
22°30′ |
|
125 |
5 |
64 |
10 |
305 |
200 |
4-φ18 |
22°30′ |
200 |
4-φ18 |
22°30′ |
210 |
4-φ18 |
22°30′ |
|
150 |
6 |
70 |
15 |
325 |
225 |
4-φ18 |
22°30′ |
225 |
4-φ18 |
22°30′ |
240 |
4-φ22 |
22°30′ |
|
200 |
8 |
71 |
210 |
380 |
280 |
4-φ18 |
22°30′ |
280 |
4-φ18 |
22°30′ |
295 |
4-φ22 |
22°30′ |
|
250 |
10 |
76 |
245 |
410 |
335 |
4-φ18 |
1° |
335 |
4-φ18 |
15° |
350 |
4-φ22 |
15° |
|
300 |
12 |
83 |
280 |
460 |
395 |
4-φ22 |
1° |
395 |
4-φ22 |
15° |
400 |
4-φ22 |
15° |
|
350 |
14 |
92 |
315 |
525 |
445 |
4-φ22 |
1° |
445 |
4-φ22 |
15° |
460 |
4-φ22 |
11°15′ |
|
400 |
16 |
102 |
345 |
545 |
495 |
4-φ22 |
11°5′ |
495 |
4-φ22 |
11°15′ |
515 |
4-φ26 |
11°15′ |

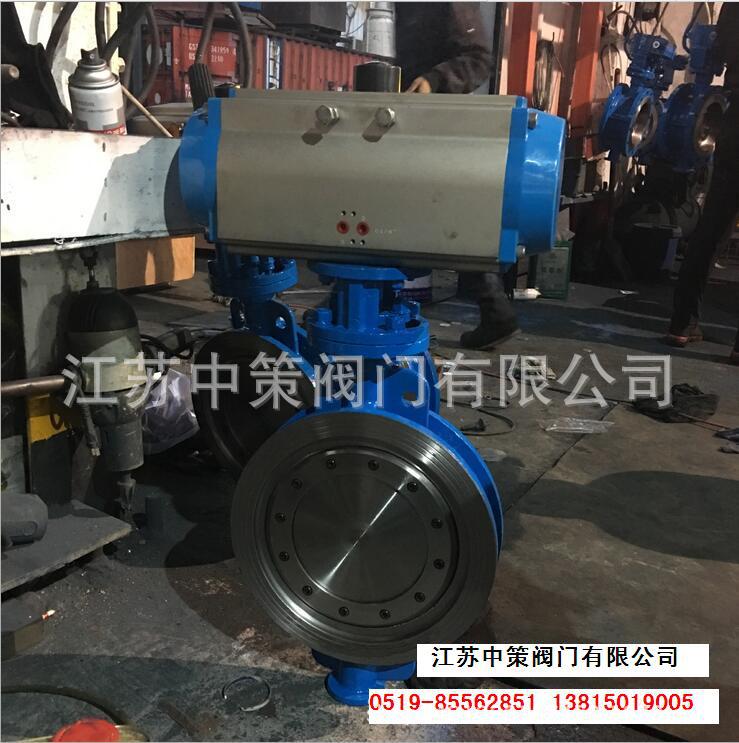

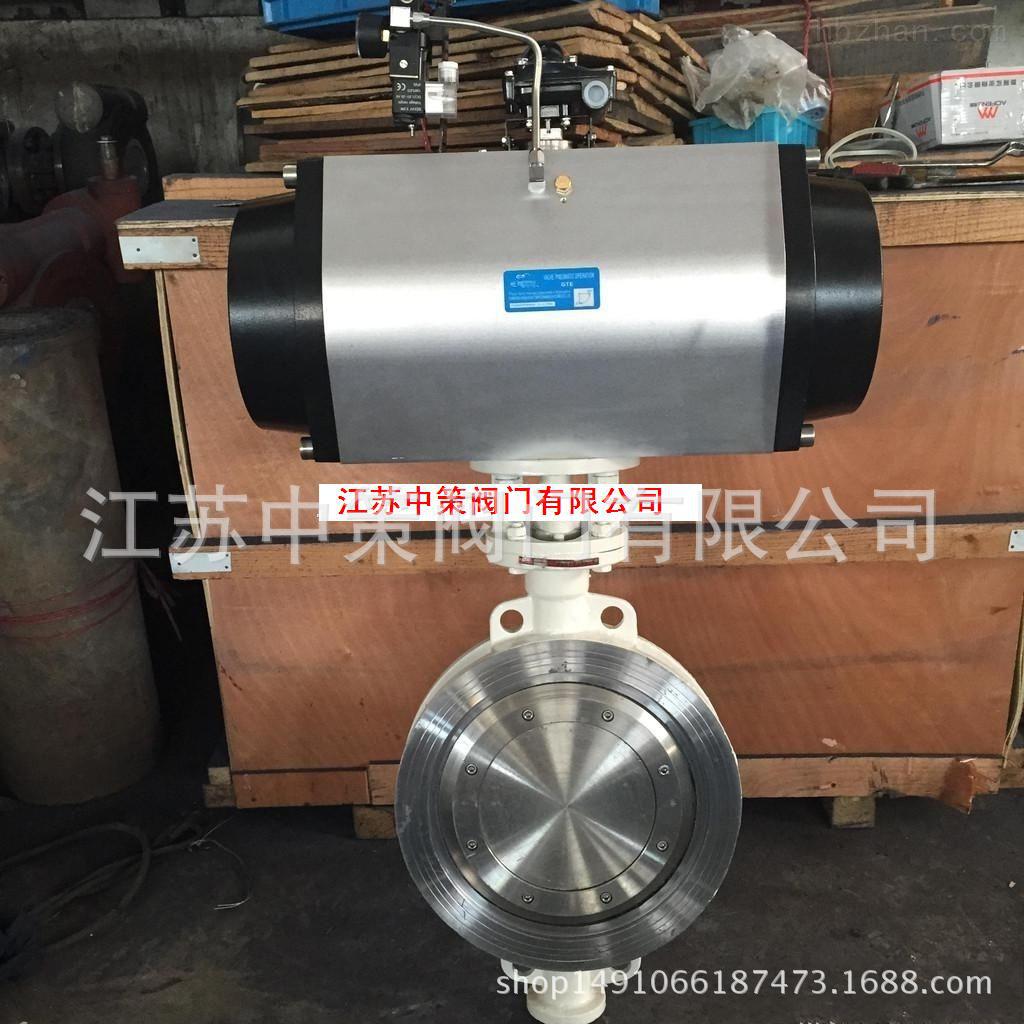

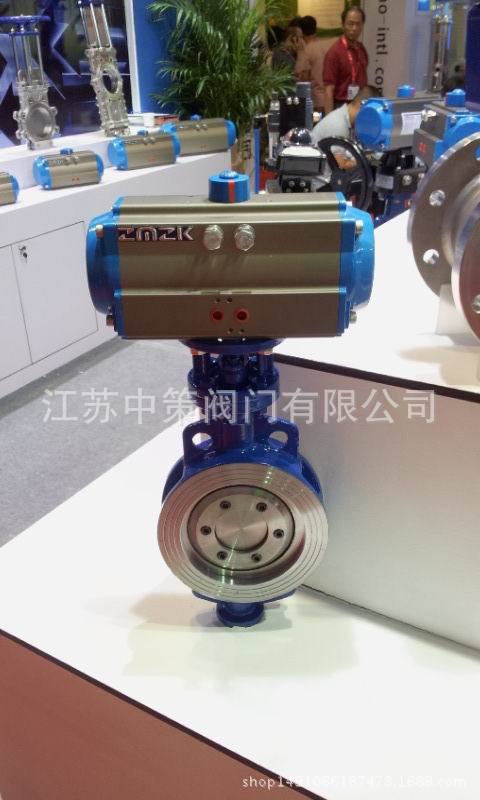

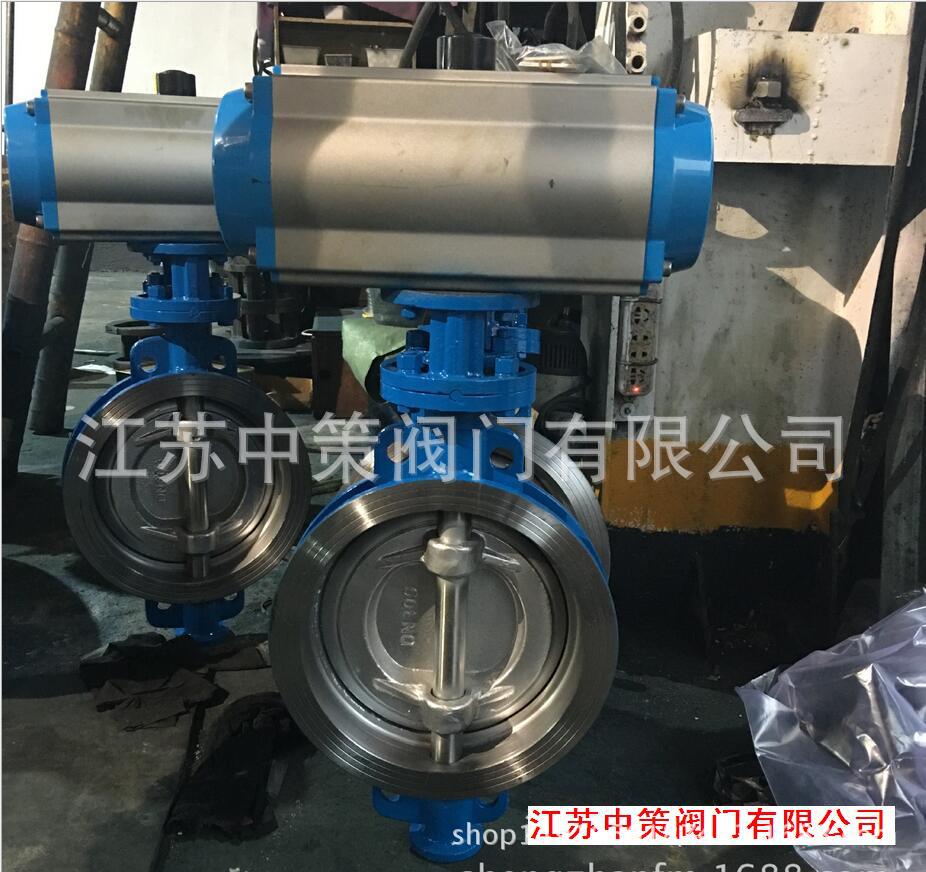

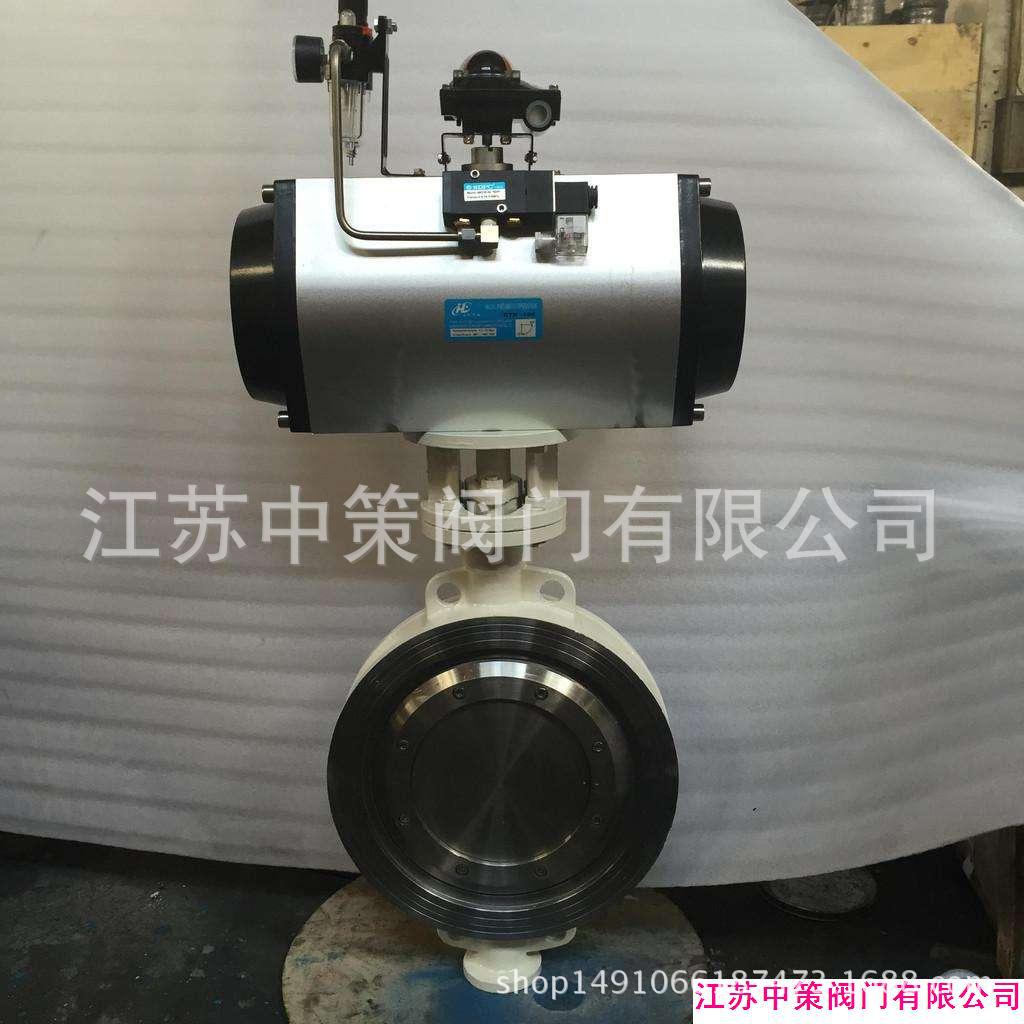

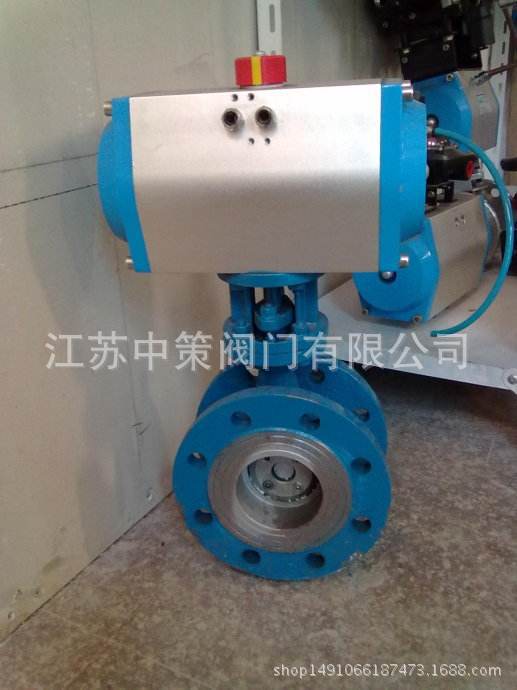

四气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C概述：
1． D673H型气动对夹弹性金属密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能佳的目的。因此气动蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的佳装置。
五气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C特点：
1、该气动对夹蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本气动蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本气动蝶阀结构，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、蝶阀耐高温、耐低温、耐腐蚀性。

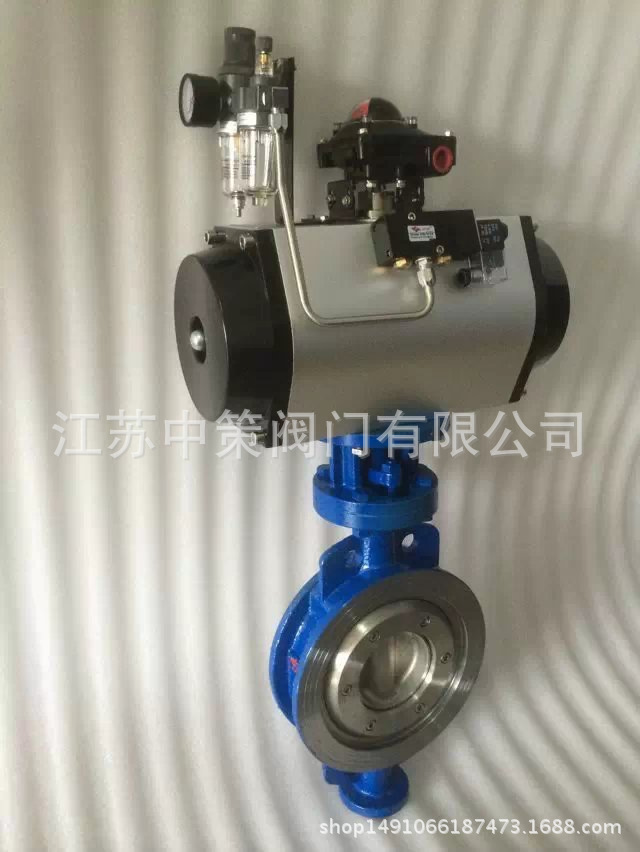

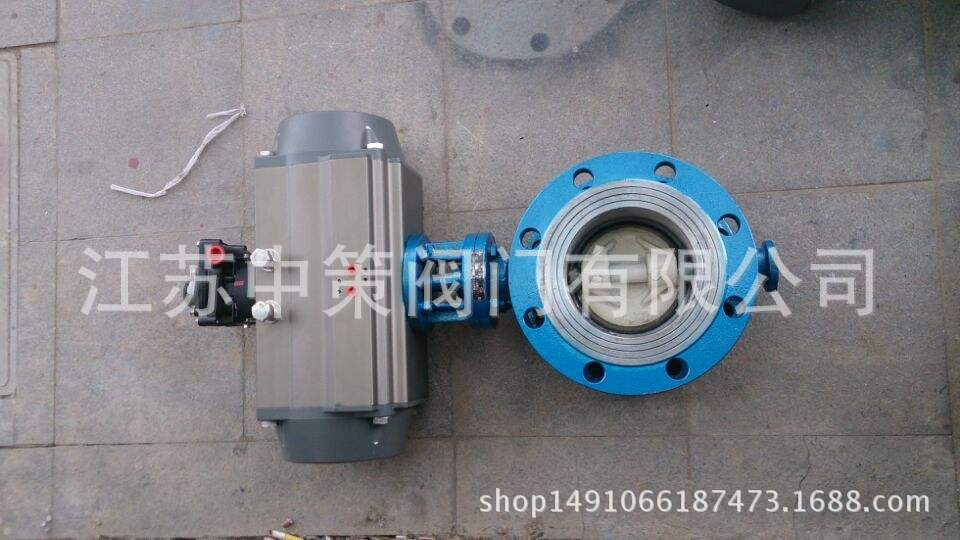

六气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C执行机构：
采用系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；
大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、气动蝶阀齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
七气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C订购须知：
①气动蝶阀产品名称与型号
②蝶阀公称直径
③阀体材质
④蝶阀公称压力
⑤使用介质
⑥蝶阀连接方式
⑦使用温度
⑧驱动方式
⑨蝶阀密封形式
⑩是否带附件以便我们的为您正确选型。
气动对夹式蝶阀D673H-10C,D673H-16C,D673H-25C备注:
1、请在订货时提供详细气动蝶阀口径规格、交货地址、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。

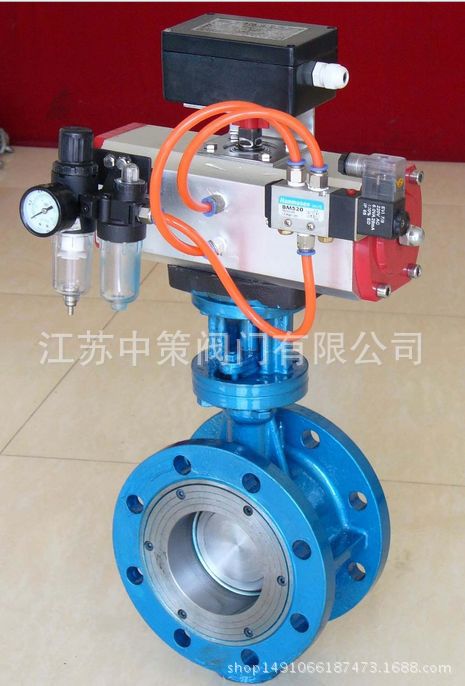

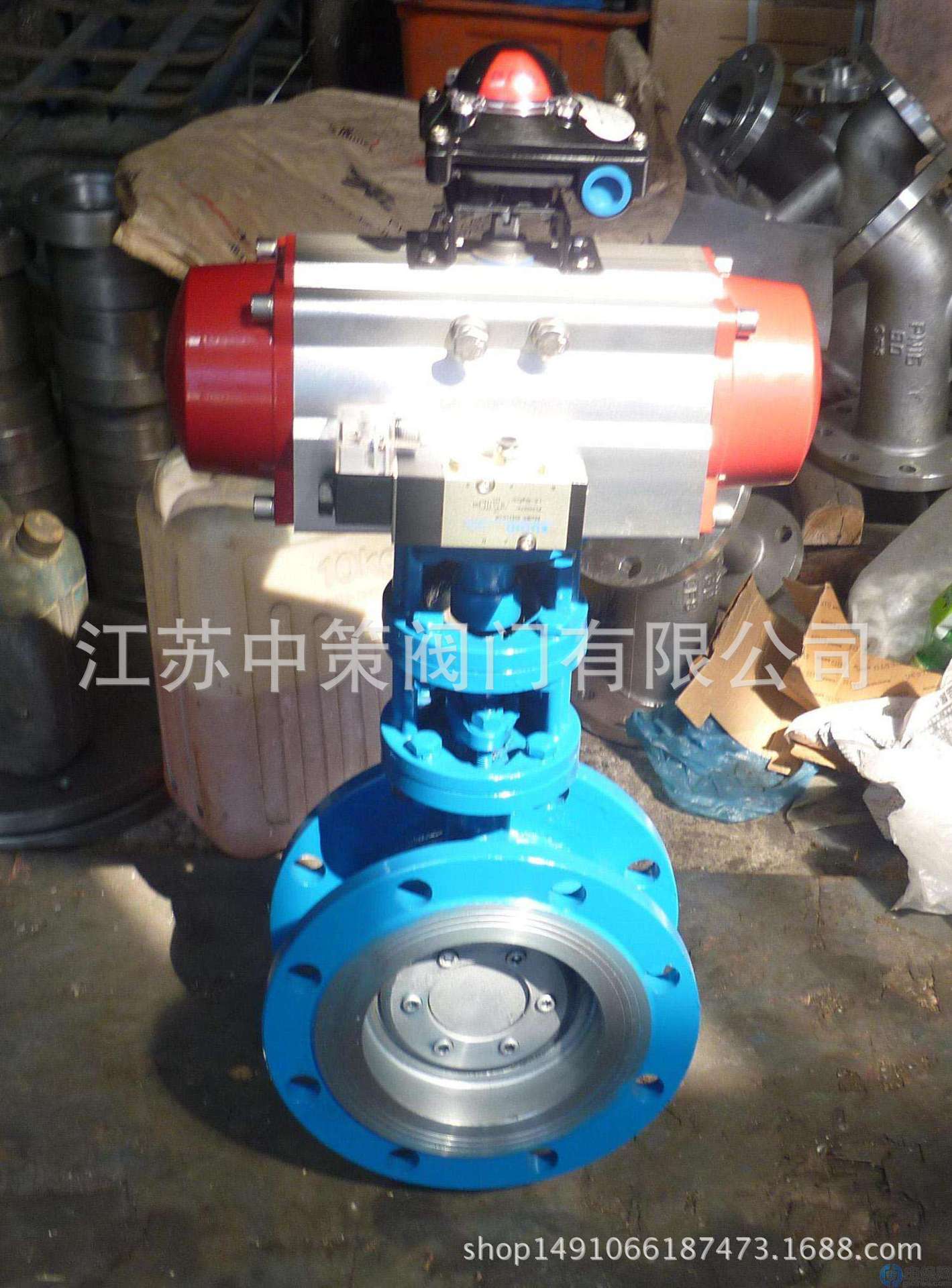

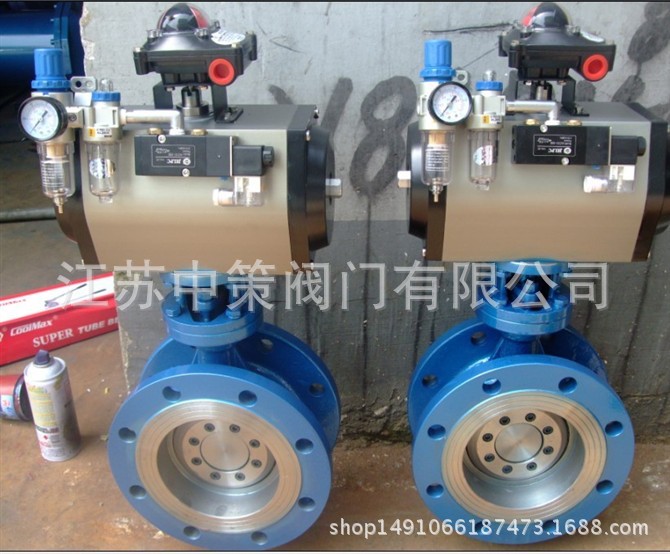

3、可选配控制附件：
（1）单电控电磁阀（断电时常闭或常开），
（2）双电控电磁阀（开关式），
（3）阀位开关回讯器，
（4）气源处理三联件。
特殊使用环境（易燃易爆场合），可选防爆型。
