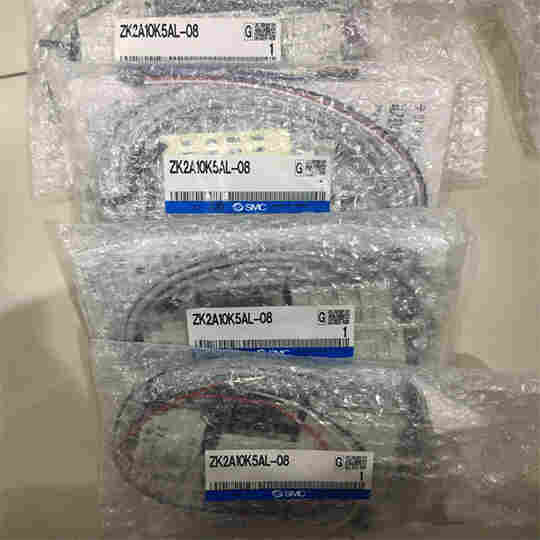

真空发生器SMC选型参数ZK2G12K5PLA-06
功能简介:
节流孔口径(mm) 12 Φ1.2
供给阀·破坏阀组合 K 供给阀:N.C.;破坏阀:N.C.
进一步打开并全开吸入口后，吸入流量变为*(Qmax).此时真空度几乎为[大气压)。
像这样，吸入流量变化后，真空度也会变化。换句话说，真空(V)通口(真空配管)无泄漏的场合，真
空度为*，但随着泄漏量增加，真空度会降低，泄漏量和*吸入流量相同时，真空度几乎变为。
吸附有透气性的工件或有泄漏的工件时，真空度几乎不会变高，需要注意。
额定电压 5 DC24V
真空用压力开关/压力传感器 P 种类:压力传感器;压力范围:0～-101kPa;模拟输出1～5V
插头规格 L 供给阀·破坏阀用300mm(插头组件);真空用压力开关2m(带插座的导线);压力传感器组件3m(导线一体)
真空(V)通口 06 Φ6mm
对应真空发生器系统/真空泵系统
节能型真空发生器
达到真空停止供气：空气消耗量 削减93%（基于本公司实验条件）
使用温度范围 0～50℃
使用流体 空气
标准供给压力 0.35 MPa
真空发生器效率提高 吸入流量增加50%（和本公司的1段式真空发生器比较）
节能效果（金额换算）：削减93%
采用高消声器，降低排气噪音，增加吸入流量
供给阀 N.O.规格:ZK2□A-X188/单体、ZK2□A-X211/集装用
阀体/排气形式 G 阀体:单体;排气形式:高效消音型消声器排气
流量特性.反映了真空发生暴的真空度和吸入流量的关系，吸入流量变化.真空度也会变化。-般来说，
反映真空发生器在标准使用压力时的关系。
图中，Pmax代表*真空度，Qmax代表*吸入流量。样本等中用作规格的值即为此值。
关于真空度的变化的方式，将逐步说明。
①堵塞、密封真空发生器的吸入口后,吸入流量变为加，真空度变为*(Pmax)。
②慢慢打开吸入口，空气流动(空气泄漏)后。吸入流量增加，真空度变低。(P1和QI的状态1
