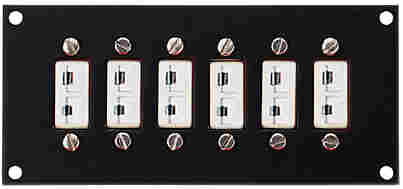

SHXJP1-06-N
SHXJP系列高温连接器面板系统,安装SHX系列陶瓷热电偶插座的面板系统(耐温650摄氏度),重型钢面板,面板耐温537摄氏度(1000华氏度),用于热电偶回路(J, K, T, E, R/S, N)或者RTD热电阻回路(U),微型热电偶连接器，紧凑的安装,多可装4排72位
SHXJP系列高温连接器面板系统 特点
安装SHX系列陶瓷热电偶插座的面板系统(耐温650摄氏度)
重型钢面板,面板耐温537摄氏度(1000华氏度)
用于热电偶回路(J, K, T, E, R/S, N)或者RTD热电阻回路(U)
微型热电偶连接器，紧凑的安装
多可装4排72位
SHXJP系列高温连接器面板系统 尺寸
每排安装的插座个数/宽度 | 1排 | 2排 | 3排 | 4排 |
6 / 111mm | SHXJP1-06-(*) | SHXJP2-12-(*) | SHXJP3-18-(*) | SHXJP4-24-(*) |
12 / 206mm | SHXJP1-12-(*) | SHXJP2-24-(*) | SHXJP3-36-(*) | SHXJP4-48-(*) |
18 / 302mm | SHXJP1-18-(*) | SHXJP2-36-(*) | SHXJP3-54-(*) | SHXJP4-72-(*) |
(*)这里填入热电偶插座分度号：J, K, T, E, R/S, N, U
SHXJP系列高温连接器面板系统 常用型号
SHXJP2-12-K | Jack panel with 12 type K connectors in 2 rows |
SHXJP1-06-J | Jack panel with 6 type J connectors in one row |
SHXJP3-36-T | Jack panel with 36 type T connectors in 3 rows |
SHXJP4-48-R/S | Jack panel with 48 typeR/S connectors in 4 rows |
SHXJP系列高温连接器面板系统 型号说明
SHXJP(排数)-(热电偶插座位数)-(热电偶插座分度号)
SHXJP系列高温连接器面板系统 订货指南
1排型号 | 2排型号 | 3排型号 | 4排型号 |
SHXJP1-06-J | SHXJP2-12-J | SHXJP3-18-J | SHXJP4-24-J |
