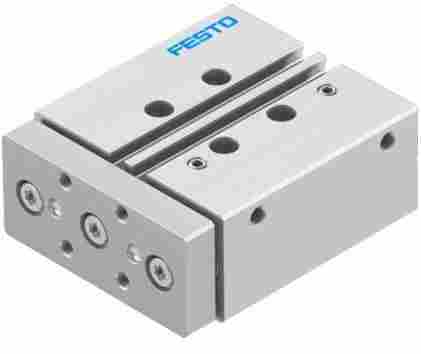

德国FESTO导向气缸内置导轨,DFM-16-30-P-A-GF
产品代号: 170835、内置导轨 .
仅有在相应的安装附件 SMB-8E 向外安装时
SMTSO-8E型接近开关才可以被用在行程为20到40mm 的产品上。
从工作负载到连接板的重力中心距 50 mm
行程 30 mm
活塞直径 16 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
高速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
耐腐蚀等级 CRC 1 – 低腐蚀影响
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.15 Nm
大允许扭矩负载 Mx与行程的关系 1.18 Nm
在规定的距离xs，大有用负载和行程的函数关系 51 N
6 bar时的理论作用力，回复行程 90 N
6 bar时的理论作用力，进程 121 N
移动质量 264 g
产品重量 565 g
其它可用接口 参见产品图纸
气动连接 M5
材料信息，盖 锻造铝合金
材料信息，密封 NBR
材料信息，壳体 锻造铝合金
材料信息，活塞杆 高合金钢, 耐腐蚀
