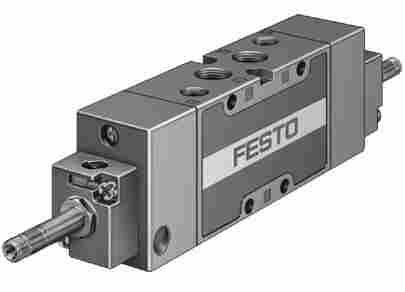

产品代号: 19786
不带电磁线圈和插座.
阀功能 5/3 中泄式
驱动类型 电气的
宽度 32 mm
标准额定流量 1,600 l/min
工作压力 3 ... 10 bar
设计结构 活塞滑块
复位类型 机械弹簧
额定尺寸 10 mm
宽度尺寸 33 mm
排气功能 可节流
密封原则 软性
装配位置 任意
手控装置 推
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
可自由交叠 是
MFH-5/3E-1/4-B，MFH-3-1/8-SEU
D系列气源处理组 185818-FRC-1/4-D-MINI-KC-A
D系列气源处理组 185806-FRC-1/4-D-MINI-KB-A
D系列气源处理组 159605-FRC-1/4-D-MINI
D系列气源处理组 159606-FRC-3/4-D-MAXI
D系列气源处理组 186511-FRC-1/2-D-7-MAXI
大切换频率 3 Hz
切换时间，关闭 32 ms
切换时间，打开 23 ms
反向切换时间 37 ms
逻辑为0的大正向测试脉冲 2,200 µs
逻辑为1的大负向测试脉冲 3,700 µs
关于工作和先导介质的说明 可以使用经过润滑的压缩空气
一旦使用后要求一直使用经过润滑的压缩空气
耐腐蚀等级 CRC 1 – 低腐蚀影响
储藏温度 -40 ... 60 °C
介质温度 -10 ... 60 °C
环境温度 -5 ... 40 °C
产品重量 500 g
电连接 通过 F 线圈, 必须另行订购
安装类型 可选
在PR气路板上，带通孔
先导排气口82 M5
先导排气口84 M5
先导气口12 G1/8
先导气口14 G1/8
气动连接, 气口 1 G1/4
气动连接, 气口 2 G1/4
气动连接, 气口 3 G1/4
气动连接, 气口 4 G1/4
气动连接, 气口 5 G1/4
材料信息，密封 NBR
材料信息，壳体 压铸铝
