西门子S7-200 SMART CPU：西门子顺应市场需求推出的 SIMATIC S7-200 SMART Compact CPU 经济实用，具备高。配合 SMART LINE 人机界面和 SINAMIC V20 变频器，可为您的小型自动化控制系统提供理想的解决方案。
上海朕锌自动化经营西门子：
PLC: 6ES7-200/300/400/1200/6EP/6AV/6GK/ET200/6SE变频器/电缆/DP接头/触摸屏 /数控伺服备件，进口电机（1LA71LG4.1LA9）
国产电机（1LG0，1LE0）大型电机（1LA8，1LA4，1PQ8）伺服电机（1PH，1PM，1FT，1FS）S7-200系列主机，S7-300系列主机
全新原装产品‘质保一年，一年因产品质量问题免费更换新产品；不收取任何费。欢迎致电咨询。
欢迎您前来询价.100分的服务.100分的质量.100分的售后.100分的发货速度
价格波动，请来电咨询 ：
经济型 CPU 模块具有 20 I/O,30 I/O,40 I/O,60 I/O 四种配置
高速处理器芯片，位指令执行时间可达 0.15μs
支持高速计数功能，可实现单相 4 路100 KHz 或 2 路 A/B相 50 KHz 输入
集成断电数据保持功能，无需电池，只需简单设置，轻松实现断电数据保持
本体集成一个 RS485 通信接口，可连接触摸屏或变频器
串口隔离，支持 Modbus-RTU、USS、自由口通信
CPU 模块的输入输出端子可拆卸，CPU 可导轨或螺钉安装
220V AC 供电，继电器输出，支持 24V 源型或漏型输入
使用 STEP7 Micro/WIN SMART 编程软件，界面更友好，操作更简单，全面支持 Windows 10 操作系统
型号
CPU CR20s AC/DC/RLY
CPU CR30s AC/DC/RLY
CPU CR40s AC/DC/RLY
CPU CR60s AC/DC/RLY
订货号（MLFB）
6ES7 288-1CR20-0AA1
6ES7 288-1CR30-0AA1
6ES7 288-1CR40-0AA1
6ES7 288-1CR60-0AA1
常规
CPU特征
用户存储器
12 KB 程序存储器/8 KB 数据存储器/2 KB 保持性存储器
板载数字 I/O
12点输入/8点输出
18点输入/12点输出
24点输入/16点输出
36点输入/24点输出
过程映像大小
256 位输入 (I)/256 位输出 (Q)
位存储器（M）
256位
高速计数器
共 4 个
沿中断
4 个上升沿和 4 个下降沿
性能
布尔运算
0.15 μs/指令
移动字
1.2 μs/指令
实现数学运算
3.6 μs/指令
通信
端口数
串行端口：1（RS485）
HMI设备
串行端口：每个端口4个连接
编程设备（PG）
串行端口：1个连接
数据传输率
RS485 系统协议：9600，19200 和 187500 b/s
电源
电压范围
85 ~ 264 V AC
电源频率
47 ~ 63 Hz
数字输入
输入点数
12
18
24
36
类型
漏型/源型（IEC 1类漏型）
额定电压
4 mA 时 24 V DC，额定值
允许的连续电压
大 30 V DC
隔离组
1
滤波时间
每个通道可单独选择（点 I0.0 到 I1.3）：0.2，0.4，0.8，1.6，3.2，6.4和 12.8 μs0.2，0.4，0.8，1.6，3.2，6.4和 12.8 ms
Te每个通道可单独选择（点 I0.0 到 I1.5）：0.2，0.4，0.8，1.6，3.2，6.4和 12.8 μs0.2，0.4，0.8，1.6，3.2，6.4和 12.8 ms每个通道可单独选择（I1.6 及更大的点）：0，6.4，12.8 msxt
每个通道可单独选择（点 I0.0 到 I1.5）：0.2，0.4，0.8，1.6，3.2，6.4和 12.8 μs0.2，0.4，0.8，1.6，3.2，6.4和 12.8 ms每个通道可单独选择（I1.6 及更大的点）：0，6.4，12.8 ms
每个通道可单独选择（点 I0.0 到 I1.5）：0.2，0.4，0.8，1.6，3.2，6.4和 12.8 μs0.2，0.4，0.8，1.6，3.2，6.4和 12.8 ms每个通道可单独选择（I1.6 及更大的点）：0，6.4，12.8 ms
HSC 时钟输入频率（大）（逻辑 1 电平 = 15 ~ 26 V DC）
单相：4 个，100 KHz
同时接通的输入数
12
18
24
36
电缆长度
屏蔽：500m（正常输入），50m（HSC 输入）；非屏蔽：300m（正常输入）
数字输出
输出点数
8
12
16
24
类型
继电器，干触点
电压范围
5 ~ 30 V DC 或 5 ~ 250 V AC
每点的额定电流（大）
2.0 A
隔离组
2
3
4
6
机械寿命（无负载）
10,000,000 断开/闭合周期
额定负载下的触点寿命
100,000 断开/闭合周期
同时接通的输出数
8
12
16
24
电缆长度
500m（屏蔽），150m（非屏蔽）
中央处理CPU
订货号
CPU SR20
继电器输出，220 V AC 供电，12 输入/8 输出
6ES7 288-1SR200-AA0
CPU ST20
晶体管输出，24 V DC 供电，12 输入/8 输出
6ES7-288-1ST20-0AA0
CPU SR30
继电器输出，220 V AC 供电，18 输入/12 输出
6ES7-288-1SR30-0AA0
CPU ST30
晶体管输出，24 V DC 供电，18 输入/12 输出
6ES7-288-1ST30-0AA0
CPU SR40
继电器输出，220 V AC 供电，24 输入/16 输出
6ES7-288-1SR40-0AA0
CPU ST40
晶体管输出，24 V DC 供电，24 输入/16 输出
6ES7-288-1ST40-0AA0
CPU SR60
继电器输出，220 V AC 供电，36 输入/24 输出
6ES7-288-1SR60-0AA0
CPU ST60
晶体管输出，24 V DC 供电，36 输入/24 输出
6ES7-288-1ST60-0AA0
CPU CR40
继电器输出，220 V AC 供电，24 输入/16 输出
6ES7-288-1CR40-0AA0
CPU CR60
继电器输出，220 V AC 供电，36 输入/24 输出
6ES7-288-1CR60-0AA0
扩展模块 EM
订货号
EM DE08
数字量DI模块，8路输入
6ES7-288-2DE08-0AA0
EM DR08
数字量DO模块，8路 继电器 输出
6ES7-288-2DR08-0AA0
EM DT08
数字量DO模块，8路 晶体管输出
6ES7-288-2DT08-0AA0
EM DR16
数字量DI/DO模块，8路输入 / 8路继电器输出
6ES7-288-2DR16-0AA0
EM DT16
数字量DI/DO模块，8路输入 / 8路晶体管输出
6ES7-288-2DT16-0AA0
EM DR32
数字量DI/DO模块，16路输入 / 16路继电器输出
6ES7-288-2DR32-0AA0
EM DT32
数字量DI/DO模块，16路输入 / 16路晶体管输出
6ES7-288-2DT32-0AA0
EM AE04
模拟量AI模块，4 路输入
6ES7-288-3AE04-0AA0
EM AE08
模拟量AI模块，8路输入
6ES7-288-3AE08-0AA0
EM AQ02
模拟量AO模块，2 路输出
6ES7-288-3AQ02-0AA0
EM AQ04
模拟量AO模块，4路 输出
6ES-7288-3AQ04-0AA0
EM AM03
模拟量AI/AO模块，2路 输入/ 1路输出
6ES7-288-3AM03-0AA0
EM AM06
模拟量AI/AO模块，4路 输入/ 2路 输出
6ES7-288-3AM06-0AA0
EM AR02
热电阻输入模块，2 通道
6ES7-288-3AR02-0AA0
EM AR04
热电阻输入模块，4 通道
6ES7-288-3AR04-0AA0
EM AT04
热电偶输入模块，4 通道
6ES7-288-3AT04-0AA0
EM DP01
Profibus-DP从站扩展模块
6ES7-288-7DP01-0AA0
信号板 SB
订货号
SB CM01
通信信号板，RS485/RS232
6ES7-288-5CM01-0AA0

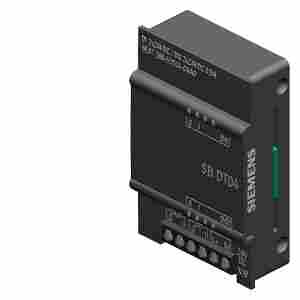

SB DT04
数字量扩展信号板，2路输入/2路晶体管输出
6ES7-288-5DT04-0AA0
SB AE01
模拟量扩展信号板， 1 路模拟量AI
6ES7-288-5AE0-10AA0
SB AQ01
模拟量扩展信号板，1 路模拟量AO
6ES7-288-5AQ01-0AA0
SB BA01
电池信号板，支持普通纽扣电池 CR1025
6ES7-2885BA0-10AA0
其它附件
订货号
PM207 3A
电源,输入:120/ 230 V AC,输出: 24 V DC / 3 A
6ES7-288-0CD10-0AA0
PM207 5A
电源,输入:120 /230 V AC ,输出: 24 V DC /5 A
6ES7-288-0ED10-0AA0
XB005
SCALANCE 以太网交换机,5端口
6GK5 005-0BA00-1AB2
触摸屏 HMI
订货号
SMART 700IEV3
7寸,64K色,集成以太网口,USB2.0,归档功能
6AV6 -648-0CC11-3AX0
SMART1000IEV3
10.2寸,64K色,集成以太网口,USB2.0,归档功能
6AV6- 648-0CE11-3AX0
TD400C
蓝色背光LCD，4行文本显示器，可自定义前面板
6AV6- 640-0AA0-0AX0
联 系 人 ：张先生
全 天 热 线：
办 公 电 话：
商务（ Q Q ）：1287379777
您的选择您的支持是我的动力 ————致我亲爱的客户
西门子S7-200 SMART CPU优势：
技术规范
单相 4 个，100 KHz
正交相位 2 个，50 KHz
RS485 自由端口：1200 到 115200 b/s
正交相位：2 个，50 KHz
订货数据；西门子S7-200 SMART CPU
提供不同类型、I/O点数丰富的CPU模块，单体I/O点数高可达60点，可满足大部分小型自动化设备的控制需求。另外，CPU模块配备标准型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，大限度的控制成本。
新颖的信号板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，信号板扩展能更加贴合用户的实际配置，提升产品的利用率，同时降低用户的扩展成本。
配备西门子高速处理器芯片，基本指令执行时间可达0.15 μ s，在同级别小型PLC中。一颗强有力的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时表现的从容不迫。
CPU模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC中，方便快捷，省去了编辑电缆。通过以太网接口还可与其它CPU模块、触摸屏、计算机进行通信，轻松组网。
CPU模块本体多集成3路高速脉冲输出，频率高达100kHz,支持PWM/PTO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调整、定位等功能。
本机集成Micro SD卡插槽，使用市面上通用的Micro SD卡即可实现程序的更新和PLC固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC固件升级返厂服务的不便。
在继承西门子编程软件强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全移动式界面窗口、方便的程序注释功能、强大的密码保护等。在体验强大功能的同时，大幅提高开发效率，缩短产品上市时间。
SIMATIC S7-200 SMART 可编程控制器，SIMATIC SMART LINE触摸屏，SINAMICS V20变频器和SINAMICS V90伺服驱动系统整合，为OEM客户带来高的小型自动化解决方案，满足客户对于人机交互、控制、驱动等功能的全方位需求。
SIMATIC S7-200 SMART CPU产品亮点
机型丰富，更多选择
选件扩展，定制
高速芯片，
以太互联，经济便捷
三轴脉冲，运动自如
通用SD卡，快速更新
软件友好，编程高效
整合，无缝集成
