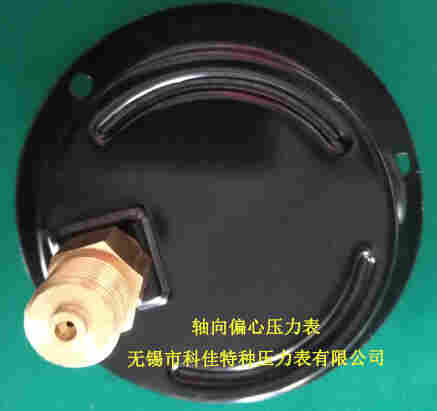

轴向带边偏心耐震压力表YN-60P
轴向带边偏心充油耐震压力表螺纹接头位于表背后中心偏下，适用于柴油机润滑油、缸套冷却水、燃油、增压器滑油、冷却器冷却水等测压系统，可承受柴油机工作环境剧烈振动，同时可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰稳定，使用寿命长，是普通压力表的替代产品。
轴向带边偏心耐震压力表技术参数：
|
型号 |
YN -60 |
|
公称直径(mm) |
￠60 |
|
接头螺纹 |
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2； |
|
精度等级(%) |
2.5 |
|
测量范围(Mpa) |
-0.1~0；-0.1~0．06；-0.1~0．15；-0.1~0．3；-0.1~0．5；-0.1~0．9； -0.1~1.5；-0.1~2.4； |
|
0~0.1；0~0．16；0~0．25；0~0．4；0~0．6；0~1.0；0~1,6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160； |
|
|
使用环境温度(℃) |
-40℃~70℃；-25℃~55℃; |
|
结构形式 |
轴向无边（Ｚ）；轴向带前边（ZQ） |
|
抗震等级 |
V．H．4 |
|
执行标准 |
JB/T6804-2006 |
|
防护等级 |
IP65 |
|
表壳材质 |
304 铁壳电镀 黑铁壳 |
|
接头材质 |
铜 不锈钢 |

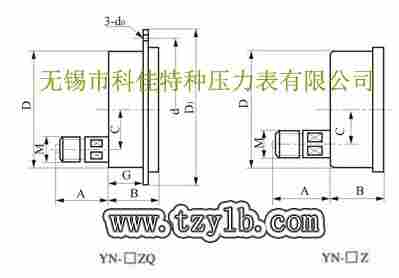

型号
外形尺寸 mm
A
B
C
D
d
D1
d0
G
M
YN-60ZQ
30
32
0
60
75
85
3.4
19
G1/4
YN-60ZP
32
32
15
72
81
4
19
注：连接螺纹可按要求订货
量程范围选用原则：在测量稳定压力时，大工作压力不应过满量程的2/3；测量脉动压力时，大工作压力不应过满量程的1/2；测量高压时，大工作压力不应过测量上限值的3/5。一般被测压力的小值应不低于仪表测量上限值的1/3。
度等级选用原则：选用压力表大值误差应小于生产工艺允许的大绝值误差；一般来说，所选用的仪表度等级越高，则测量结果越、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵，操作和维护越费事。因此，在满足工艺要求的前提下，应尽可能选用精度较低、价廉耐用的仪表。
使用与维护：
⑴仪表必须垂直：安装时应使用扳手旋紧，不应强扭表壳；运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃（-40℃~70℃）。
⑶使用工作环境振动等级：V．H．4。
⑷使用中因环境温度过高，仪表指示值不回零位或出现示值差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可。
⑸仪表使用范围，应在上限的1/3～2/3之间。
⑹在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
⑺仪表应经常进行（至少每六个月一次 ）。
⑻需用测量腐蚀性介质的仪表，在订货时应注明要求条件。
