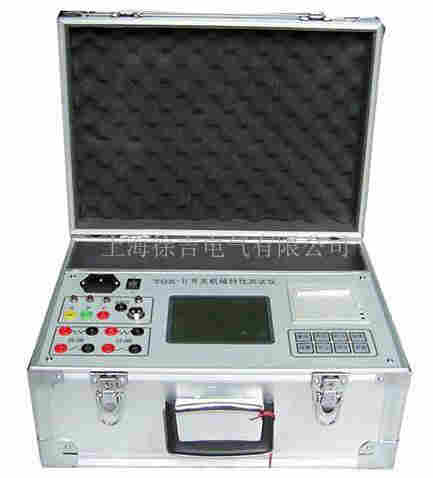

TGK-II高压开关机械特性测试仪

TGK-II高压开关机械特性测试仪产品介绍

TGK-II高压开关机械特性测试仪是上海徐吉电气有限公司生产销售TGK-II高压开关机械特性测试仪

TGK-II高压开关机械特性测试仪详细介绍

本目录是上海徐吉电气有限公司为您精心提供

产品综合功能及特点:

  单合、单分测试功能

1. 断口合、分闸先后顺序
2. 合闸触头弹跳时间
3. 合闸、分闸平均速度
4. 三相不同期

 合分测试功能

        （1）A、B、C三相分、合闸时间

        （2）断口分闸先后顺序

        （3）分闸时间

（4）分闸平均速度

（5）金属短接时间

  寿命测试功能

1. 设置分合时间及分合次数后，通过检测是否出现拒分、拒合、误分、误合现象来判断开关性能。

  产品特点

1. 汉字显示测试数据以及测试过程中各种故障。
2. 中英文切换功能，可以在英文界面下进行所有测试操作，操作结果英文显示。
3. 可通过面板操作预置开关的分合状态（按键“分／合”），但不测试数据。
4. 能自动判别操作类型（合闸或分闸操作）。
5. 开关只需动作一次（合闸一次或分闸一次）就可获得相应操作的所有测量数据。
6. 在测试前人工手动设置开距。
7. 开关的动作控制分内部控制（本机发分合闸令），外部控制（外部控制对线圈通电）和手动合分，因为手动合分时无线圈带电信号因此测试结果中没有分、合闸时间，相应的显示为触头运动时间。
8. 在各个阶段明确地指示开关各触点，包括分闸位置触点的分合情况。
9. 本仪器所有测试项目，严格按GB3309-89中的定义进行测试和处理。

产品主要技术参数:

• 合闸电压：≌  48～300V

• 分闸电压：≌  48～300V
• 合（分）闸时间：0～999.9ms
• 触头弹跳：0～99.9ms
• 平均速度：0～99.99m/S
• 开距：0～999.99mm
• 电源:AC  220V+10%   50HZ
• 功耗: <15W
• 适用温、湿度范围：温度０～４０℃，湿度＜８０％。
