高機能と低価格を実現
小型で省スペース、DINレール取付可
計測モード、レンジ切換式の振動計測 加速度/速度/H関数/H関数CF(VM-90 DAのみ) 速度/変位(VM-90 DV/DVL)
基本機能の充実 警報1段出力 DC4~20mAレベル出力 AC±5Vモニタ出力 レベル表示
多彩なオプション CSVデータ形式のロギング機能 DC 1-5V モニタ出力設定 ピックアップ感度補正 4-20mA出力時定数設定 FFT機能
体共通仕様分離項目仕様値信号出力警報出力表示機能使用環境その他
| 変換出力 | DC4-20mA、1出力(出力応答特性3秒※1) | |
| モニタ出力 | AC±5V FS±5%(簡易チェック用※3) DC 1-5V FS±5%(オプション) | |
| 警報接点 | 1段1a接点 AC125V-0.5A、DC 30V-1A(抵抗負荷時) | |
| 警報設定範囲 | レンジフルスケールの0~任意設定(1%ステップ)※2 | |
| 警報動作 | 警報設定値以上で警報遅延時間を過ぎている時動作(自動復帰) 警報遅延時間初期設定5秒(3~99秒:1秒ステップ) | |
| 本体パネル 表示計 | 赤色7セグメントLED(4桁表示) | |
| 振動値 | モード設定に応じて5段階切替表示 レンジフルスケールの120%オーバー時は点滅表示 | |
| 警報設定値(%) | 1~100 FSに対する%※2 | |
| ピックアップ感度値(%) | 80~120 基準感度に対する% | |
使用温度範囲 | -5~55℃ | |
| 使用湿度範囲 | 30~90%RH(結露しないこと) | |
| 供給電源 | AC100V±10% 50/60Hz±2Hz | |

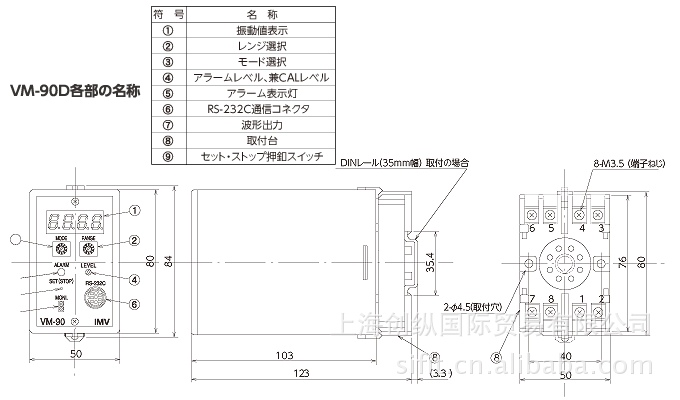

| 取付方法 | 壁またはDINレール取付(DINレールコンタクタ部脱着可能) | |
| 端子台 | 背面M3.5ねじ | |
| ケース材質 | 樹脂 | |
| 寸法? 重量 | W50×H80×D127mm 約300g | |
※1:カスタマイズソフトにて設定の変更可能。※2:0%の設定は警報機能を無効にします。※3:波形の簡易チェック用として御利用願います。
測定モード項目仕様値加速度※5速度※5H関数※5H関数CF※5
| 測定レンジ | 10、20、50、100、200(m/s2rms) | |
| 振動数範囲 | 10~4kHz±1dB | |
| 測定レンジ | 5、10、20、50、100(mm/s rms) | |
| 振動数範囲 | 10~1kHz+1dB、-2dB | |
測定レンジ | 10、20、50、100、200(m/s2rms) | |
| 振動数範囲 | DC~1kHz(2kHz~15kHzのエンベロープ検波) | |
測定レンジ | 5、10、20、50、100 | |
| 振動数範囲 | DC~1kHz(H関数におけるpeak/rms) | |
※5:本体パネル面スイッチにて測定モード切換可能。レンジオーバー20%まで計測可能。レンジ間誤差±1%以内。※6:本体型式は御注文時にご願います。
測定モード項目仕様値速度※5変位※5
| 測定レンジ | 5、10、20、50、100(mm/s rms) | |
| 振動数範囲 | 10~1kHz+1dB | |
測定レンジ | 50、100、200、500、1000(μmp-p) | |
| 振動数範囲 | 10~500Hz±1dB | |
※5:本体パネル面スイッチにて測定モード切換可能。レンジオーバー20%まで計測可能。レンジ間誤差±1%以内。※6:本体型式は御注文時にご願います。
測定モード項目仕様値速度※5変位※5
| 測定レンジ | 5、10、20、50、100(mm/s rms) | |
| 振動数範囲 | 5~500Hz+1dB | |
測定レンジ | 50、100、200、500、1000(μmp-p) | |
| 振動数範囲 | 5~500Hz±1dB | |
※5:本体パネル面スイッチにて測定モード切換可能。レンジオーバー20%まで計測可能。レンジ間誤差±1%以内。※6:本体型式は御注文時にご願います。

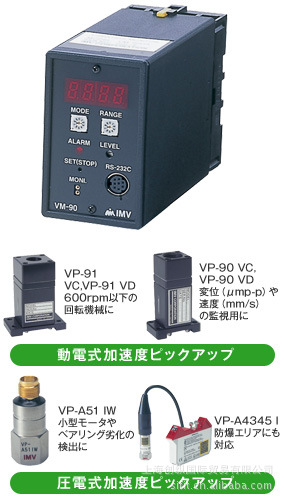

ベアリング等の異常検出 圧電式加速度ピックアップ(プリアンプ内蔵型)(1)VP-A51 IW、VP-A4345 I1kHz以下の速度、変位監視 動電式速度ピックアップ 中域型(2)VP-90 VC、VP-90 VD10Hz以下の変位?速度監視 動電式速度ピックアップ 低域型(3)VP-91 VC、VP-91 VD(水平専用) VP-92 VC、VP-92 VD(垂直専用)

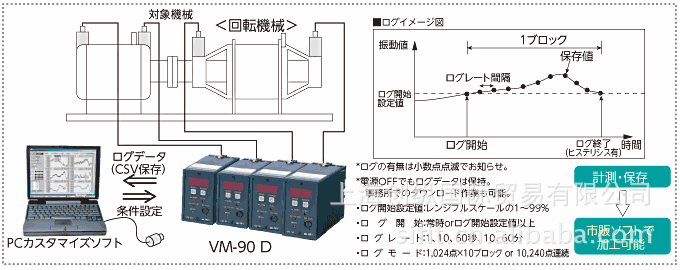

各種ログ条件を通信ケーブル経由で設定。ログ開始で振動レベル値をログレート間隔で本体内のメモリに記録。通信ケーブル経由でCSVファイルでダウンロードでき、市販のアプリケーション(EXCEL etc.)でトレンドグラフ等の作成が可能です

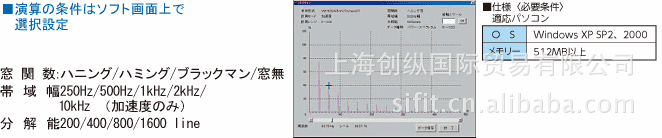

メモリボードとソフトによりFFT演算、及びグラフ表示が可能。“いざ”という時に直ちに異常振動数を解析できます。
