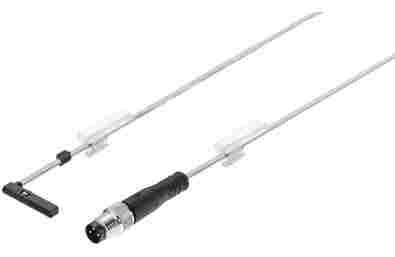

定位元件SMT-10M-PS-24V-E-0.3-Q-M8D

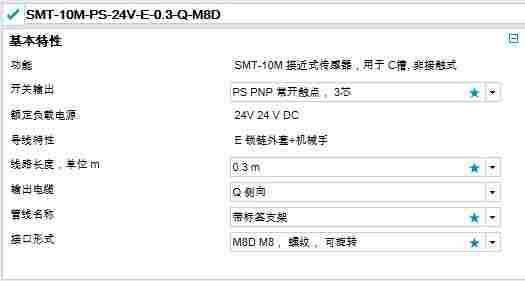

基本特性：551376：SMT-10M-PS-24V-E-0,3-Q-M8D
功能SMT-10M 接近式传感器，用于 C槽, 非接触式
开关输出PS PNP 常开触点， 3芯
额定负载电源24V 24 V DC
导线特性E 锁链外套+机械手
线路长度，单位m 0.3 m
输出电缆Q 侧向
管线名称带标签支架
接口形式M8D M8，螺纹，可旋转
SMT-10M-NS-24V-E-0,3-L-M8D (551379)
SMT-10M-NS-24V-E-0,3-Q-M8D (551380)
SMT-10M-NS-24V-E-2,5-L-OE (551377)
SMT-10M-NS-24V-E-2,5-Q-OE (551378)
SMT-10M-PS-24V-E-0,3-L-M8D (551375)
SMT-10M-PS-24V-E-0,3-Q-M8D (551376)
SMT-10M-PS-24V-E-2,5-L-OE (551373)
SMT-10M-PS-24V-E-2,5-Q-OE (551374)
SMT-10M-ZS-24V-E-2,5-L-OE (551382)
SMT-10M-ZS-24V-E-2,5-Q-OE (551383)
技术资料
接近开关SMT-10M-PS-24V-E-0,3-Q-M8D
产品代号: 551376
磁性, 无接触, 适合C型槽。
设计 适用于圆形槽
特殊特性 油阻
材料备注 不含有黄铜和PTFE、不含卤素
测定变量 位置
测量原则 磁阻
环境温度 -40 ... 70 °C
开关输出 PNP
切换元件功能 常开触点
开关输出的重复精度，以 ± mm表示 0.1 mm
开启时间 <= 1.3 ms
关闭时间 <= 1.4 ms
大切换频率 150 Hz
大输出电流 100 mA
安装组件中的大输出电流 50 mA
大接点容量 DC 2.8 W
在安装组件中的大切换能力 DC 1.5 W
电压降 <= 1.7 V
短路强度 是
定位元件SMT-10M-PS-24V-E-0.3-Q-M8D
过载承受能力 已可供应
额定工作电压DC 24 V
工作电压范围 DC 5 ... 30 V
极性容错保护 对于所有的电接口
电气接口 1, 接口类型 带插头电缆
电气接口 1, 接口技术 M8x1 A编码，符合EN 61076-2-104
电气接口 1, 针脚/线的数量 3
电气接口 1, 安装方式 螺丝锁定
接头的导线引出方向 横向
电缆的测试条件 弯折强度符合 Festo 标准
测试条件根据需要而定
拖链安装: 5 百万次循环, 弯曲半径 28 mm
抗扭转: > 300,000 次循环，±270°/0.1 m
电缆长度 0.3 m
电缆属性 能源链 + 机器人
材料信息，电缆护套 TPE-U(PUR)
安装类型 经过紧固
可以从上方插入到槽内
大紧固扭矩 0.4 Nm
装配位置 任意
产品重量 6.7 g
材料信息，壳体 PA-加强
高合金钢, 耐腐蚀
工作状态显示 黄色 LED
采用弹性电缆安装时的环境温度 -20 ... 70 °C
防护等级 IP65、IP68
