西门子直流调速器销售

           西门子直流调速器销售

    德国进口，全新原装西门子，价格市场上优惠，面向直销，欢迎询价
只有找到了与顾客的共同点 才可能与他建立关系 销售就是建立关系 建立人脉。
天上不会掉钱  买和不买永远不是价格的问题 而是价值的问题 要不断的向顾客塑造产品的价值。

         质量保证，保修一年，提供技术及售后服务，价格公道合理

---

                                                                 公司简介

上海庆惜自动化设备有限公司 在不断的发展 变革中逐渐形成了企业自有的文化 其精髓就是 精益求精的制造理念 追求的科技理念 诚信服务的营销理念 精诚团结的合作理念。如今 经济全球化、知识经济和可持续发展成为人类社会发展的三大主题。在这个大主题下，如何建设好适应时代特征的企业文化，使企业的经济活动主体本身充满了创新意识，是庆惜公司追求的大目标。



        SIEMENS上海庆惜自动化设备有限公司

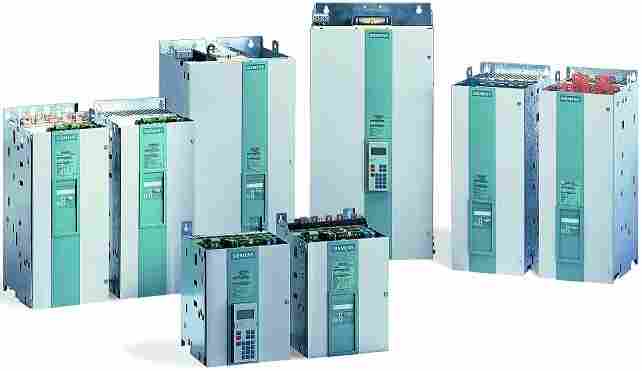

                西门子直流调速器产品简介

西门子直流调速器就是调节直流电动机速度的设备,上端和交流电源连接,下端和直流电动机连接,直流调速器将交流电转化成两路输出直流电源,一路输入给直流电机砺磁(定子),一路输入给直流电机电枢(转子),直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流,调速器根据反馈电流来判断直流电机的转速情况,必要时修正电枢电压输出,以此来再次调节电机的转速。直流电机的调速方案一般有下列3种方式:1、改变电枢电压;2、改变激磁绕组电压;3、改变电枢回路电阻。常用的是调压调速系统,即1(改变电枢电压).一种模块式直流电机调速器,集电源、控制、驱动电路于一体,采用立体结构布局,控制电路采用微功耗元件,用光电耦合器实现电流、电压的隔离变换,电路的比例常数、积分常数和微分常数用PID适配器调整。该调速器体积小、重量轻,可单独使用也可直接安装在直流电机上构成一体化直流调速电机,可具有调速器所应有的一切功能。现代工业自动化的高速发展也给直流电机的控制与调速提供了大范围的应用与更新:如远程信号传输,远距离调速,高温环境的遥控调速与控制,手动自动集成等



                  西门子直流调速器参数与规格

西门子直流调速器额定交流电流的选择 额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该思索足够的高次谐波重量。即输出电抗器实践流过的电流是变频器电机负载的输出电流。 2. 电压降 电压降是指50HZ时，对应实践额定电流时电抗器线圈两端的实践电压降。通常选择电压降在4V~8V左右。 3. 电感量的选择 电抗器的额定电感量也是一个重要的参数!若电感量选择不适宜，会直接影响额定电流下的电压降的变化，从而惹起毛病。而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。输出电抗器电感量的选择是依据在额定频率范围内的电缆长度来肯定，然后再依据电动机的实践额定电流来选择相应电感量请求下的铁芯截面积和导线截面积，才干肯定实践电压降。



              西门子直流调速器性能接触器参数与结合断开

西门子直流调速器励磁调试:590上控制电源,先把励磁的控制方式改为电压控制(默认是电压控制),把电压比率从较小开始,一般可以从20%开始;在确认励磁线与电枢线接正确,控制端子线接线正确,速度给定电位器降为零后,合闸启动590,这时励磁电压会以380V×20%=76V的电压加到电机励磁线圈上,此时,把电压比率慢慢的加大,一直加到电机的励磁额定电压的90%,例如,额定励磁电压为180V就加到40%左右,从表上可以看到电压很平稳的慢慢加大380V×40%=152V,电压显示很平稳不会中跳动,表明一切正常。正常之后,分闸停止590,把是电压比率调为额定励磁电压对应的比率,把励磁控制方式改为电流控制,把电流调为励磁的额定电流。再次合闸启动590,能看到励磁电流慢慢的加到额定电流,从诊断中,励磁电流给定与励磁电流反馈相差不到0.1%,励磁触发角在1-2角度内变动,表明励磁电流控制正常。完成励磁调试,分闸停止590。保存参数。



1. 看多大功率的，要达到什么效果，小功率的话，直流调速的一般便宜一些，大功率的估计就是交流电机了。

2. 直流调速系统结构复杂，维修费用高，直流电机结构较交流电机要复杂，价格也高。变频器使用起来方便，价格也不贵，交流电机更便宜，变频器与PLC在许多领域得到广泛应用.但是未必一定要用交流调速电机的啊.在前期投入上，一般变频器大概价格在700-3000不等。

3. 直流调速器是一种电机调速装置，包括电机直流调速器、脉宽直流调速器、可控硅直流调速器等，一般为模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件。

4. 变频电机采用“变频感应电动机+变频器”的交流调速方式，使机械自动化程度和生产效率大为提高设备小型化、增加舒适性，目前正取代传统的机械调速和直流调速方案。



                 西门子直流调速器简介设计与特点

直流电机调速器。脉宽调制的全称为：Pulse WidthModulator、简称PWM、直流电机调速器就是调节直流电动机速度的设备， 由于直流电动机具有低转速大力矩的特点，是交流电动机无法取代的， 因此调节直流电动机速度的设备—直流调速器，由于它的特殊性能、常被用于直流负载回路中、灯具调光或直流电动机调速、HW-1020型调速器、就是利用脉宽调制(PWM)原理制作的马达调速器、PWM调速器已经在：工业直流电机调速、工业传送带调速、灯光照明调解、计算机电源散热、直流电扇等、得到广泛应用。



                  直流电机调速器的工作原理

直流电机调速器的工作原理：直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。



电力电子技术是研究电力半导体器件实现电能变换和控制的学科，它是一门电子、电力半导体器件和控制三者相互交叉而出现的新兴缘学科。它研究的内容非常广泛，主要包括电力半导体器件、磁性材料、电力电子电路、控制集成电路以及由其组成的电力变换装置。目前，电力电子学研究的主要方向是：

（1） 电力半导体器件的设计、测试、模型分析、工艺及仿真等；

（2） 电力开关变换器的电路拓扑、建模、仿真、控制和应用；

（3） 电力逆变技术及其在电气传动、电力系统等工业领域中的应用等。

电动汽车（EV）作为清洁、高效和可持续发展的交通工具，既对改善空气质量、保护环境具有重大意义，又对日益严重的石油包机提供了解决方法；同时，电动汽车作为电力电子技术的一个新的应用领域，涵盖了DC/DC和DC/AC的全部变换，是实用价值非常高的运用领域。

2、 混合动力电动汽车简介

当前世界汽车产业正处于技术革命和产业大调整的发展时期，安全、环保、节能和智能化成为汽车界共同关心的重大课题。为了使人类社会和汽车工业持续发展，世界各国尤其是发达和部分发展中都在研究各种新技术来改善汽车和环境的协调性。

电动汽车作为21世纪汽车工业改造和发展的主要方向，目前已从实验开发试验阶段过渡到商品性试生产阶段，世界上许多汽车厂家都推出了具有高科技水平的安全或环保型号概念车，目的是为了引导世界汽车技术的潮流。

2.西门子直流调速器各种类型特点及其发展

根据所使用的动力源不同，电动汽车大致可分为三类：蓄电波电动汽车或纯电动汽车(Battery Electric Vehicle)、以氢气为能源的燃料电池电动汽车（Fuel Cell Electric Vehicle）和混合动力电动汽车（Hybrid Electric Vehicle）。

纯电动汽车是单独依靠蓄电池供电的，但目前动力电池的性能和价格还没有取得重大突破，因此，纯电动汽车的发展没有达到预期的目的；

燃料电池电动汽车具有能量转化率高、不污染环境、使用寿命等不可比拟的优势。但是由于目前燃料电池技术和研究还没有取得重大突破，燃料电池电动汽车的发展也受到了限制。

混合动力电动汽车是同时采用了电动机和发动机作为其动力装置，通过的控制系统使两种动力装置有机协调配合，实现佳能量分配，达到低能耗、低污染和高度自动化的汽车。自1995年以来，世界各大汽车生产商已将研究的重点转向了混合动力电动汽车的研究和开发，日本、美国和德国的大型汽车公司均开发了包括轿车、面包车、货车在内的混合动力电动汽车。

以作为混合动力电动汽车研发前沿的丰田汽车公司为例，所开发的混合动力电动汽车已达到实用化水平，自1997年所推出的世界上款批量生产的混合动力电动汽车Prius开始，其后又在2002年推出了混合动力面包车，该车混合动力系统采用了世纪首次批量生产的电动四轮驱动及四轮驱动力/制动力综合控制系统。2003年，丰田又推出了新一代Prius，也被称为“新时代丰田混合动力系统——THS Ⅱ”（见图1），节能效果可达到100km油耗不足3L。从2004年开始，丰田公司向欧洲市场推出了一款新的Lexus RX型豪华混合动力轿车。丰田公司计划2012年全部采用汽油电力混合发动机，以提高燃油经济性和降低排放污染。

2.西门子直流混合动力电动汽车分类及特点

根据按照发动机与电动机的不同组合工作方式，混合动力电动汽车主要可以分为三类：串联式、并联式和混联式，基本结构如图2所示。

图3所示为不同混合动力类型中电动机与发动机的功率分配情况：

在串联式混合动力系统中，由发动机驱动发电机，利用发出的电能由电动机驱动车轮。即，发动机所发出的动能全部要先转换成电能，利用这一电能使车辆行驶。

并联式混合动力系统采用的是发动机与电动机驱动车轮，根据情况来运用这两个动力源，由于动力源是并行的，故称为并联式混合动力系统。

混联式也称串并联式，它可以大限度地发挥串联式与并联式的各自优点，丰田的Prius系列的混合动力系统采用的就是这种工作方式。工作时，利用动力分配器分配发动机的动力：一方面直接驱动车轮，另一方面地控制发电。由于要利用电能驱动电动机，所以与并联式相比，电动机的使用比率增大了。

3、 HEV常用的电力电子技术及装置

本文结合起来丰田新一代混合动力系统THS Ⅱ，具体研究发电力电子技术在HEV中的应用情况。THSⅡ的整车电气驱动系统（见图4）主要由采用AtkinSon 循环的高效发动机、永磁交流同步电动机、发电机、动力分配装置、高性能镍金属氢化物（NI—MH）电池、控制管理单元以及各相关逆变器的DC—DC变换器等产件组成。

高压电源电路、各种逆变器和14V蓄电池用辅助DC-DC变换器组成了功率控制单元（见图5），该单元集成了DSP控制器、驱动和保护电路、直流稳压电容、半导体、绝缘体、传感器、液体冷却回路以及和汽车通信的CAN总线接口。

3.西门子直流调速器电动机/发电机用逆变器单元

在Prius THS Ⅱ主驱动系统中，电动机和发电机所用三相电压型逆变器（功率分别为50kW和30kW）被集成一个模块上（如图6所示，逆变器的电气结构图如图7所示），直流母线大供电电压被设定为500V。功率器件选用带有反并联续流二极管的商用IGBT（850V/200A），该功率等级的IGBT具有足以承受大500V反压的能力，以及其它诸如雪崩击穿、直流调速器瞬时短路的能力。

电动机用逆变器的每个桥臂都是由并联有两个IGBT模块和二极管模块。每个IGBT芯片的面积为133mm2（13.7mm×9.7mm），并且发射极使用了5μm 厚的铝膜；而每个二极管芯片的面积为90mm2(8.2mm×11mm)。

目前，电动汽车普遍采用PWM控制的电压型逆变器，这种逆变器具有线路简单、效率高的特点，同时PWM逆变器呈现出以下几种发展趋势：

（1） 通常采用IGBT器件，工作频率高，并减少了低频谐波分量和起动是的电流冲击，当前国外应用的高开关频率已达20kHz；

（2） 电机额定频率相应提高了，扩大了调速范围，在更好地满足运行要求的同时，减少电机的体积和重量，提高功率比。目前国外电动汽车电机的高额定频率已达500Hz；

（3） 采用DSP为核心的计算机控制系统，能够实现可靠的矢量控制和运算，电机可做到快速恒力矩起动及弱磁高速运行，这种控制系统稳定，电流冲击小，控制效率高。

除了以上传统的PWM控制技术外，近出现了谐振直流环节变换器和高频谐振交流环节变换器。采用零电压或零电流开关技术的谐振式变换器具有开关损耗小、电磁干扰小、低噪声、高功率密度和高可靠性等优点，引起研究人员广泛的兴趣。

目前应用于功率变换器的常用电子开关器件主要有GTO、BJT、MOSFET、IGBT和MCT等，由于IGBT集BJT和MOSFET特点于一体，所具有的高阻抗压控栅极，可明显降低栅极驱动功率，从而可使栅极驱动电路集成化；并且IGBT具有的极短的开关时间，可使系统具有快速响应能力，并减小了开关损耗，降低了噪声，因此IGBT是很好的开关器件。MCT也是一个潜在的选择器件，虽然目前商用的MCT的额定值还有待于提高；但是由于MCT具有低的导压降，因此随着MCT制造工艺的完善和新材料的使用，未来的MCT在电动汽车中将有良好的应用前景。

3.2DC—DC升压变换器单元

在THS中，蓄电池通过逆变器直接与电机和发电机相连（见图8）；而THSⅡ中，蓄电池组输出的电压首先通过DC—DC升压变换器进行升压操作，然后再与逆变器相连，因此逆变器的直流母线电压从原THS的220V提升为现在的500V。

图9为THSⅡ系统中能量交换示意图，图9中发电机的功率为30kW，蓄电池组的瞬时功率为20kW，两者联合起来为50kW的电机提供能量；图9中升压变换器的容量也被设计为20kW。

西门子直流调速器这种系统具有如下优点：

（1） 由于电机的大输出功率能力是与直流母线电压成正比的，因此与原THS系统的202V供电工况相比，在不增加驱动电流的情况下，THSⅡ系统中电机在500V供电时，其大输出功率以及转矩的输出能力是原THS系统的2.5倍；此外相同体积的电机，还能免输出更高的功率；

（2） 由于使用了直流母线供电电压可变系统，因此THSⅡ可以根据电动机和发电机的实际需要，自由的调节直流母线供电电压，从而选择优的供电电压，达到减少逆变器开关损耗以及电动机铜损的节能目的；

（3） 对于供电电压一定的蓄电池组来说，由于可以通过调整升压变压器的输出电压的方式，来满足电动机和发电机的实际需要，因此从某种程度上讲，可以减少蓄电池的使用数量，降低整车质量。

图9所示的DC—DC升压变换器每个支路都并联有2个IGBT模块和续流二极管模块，其中每个IGBT芯片的面积为255mm2(15mm×15mm)，每个续流二极管芯片的面积为117mm2（13mm×9mm）。图9所示的电路拓扑结构可以在不打断系统的正常工作的情况，保证蓄电池的充电和放电进行瞬间转化。由于DC—DC升压变换器的作用，而使主电容器上的系统电压(System Voltage)不同于蓄电池组的输出电压，从而保证电动机和发电机高电压工作的同时，而不受蓄电池组低电压输出能力的限制。

3.3DC—DC降压变换器单元

通常汽车中各种用电设备由14V蓄电池组供电（额定电压为12V），Prius也选用了14V蓄电池组作为诸如控制计算机、车灯、制动器等车载电气设备的供电电源，而对该蓄电池的充电工作则由直流220V通过DC—DC降压变换器来完成的，变换器的电路图如图10所示。变换器的容量为1.4kW(100A/14V)，功率器件选用压控型商用MOSFET(500V/20A)，每个MOSFET芯片的面积为49mm2（7mm×7mm）。

3.4其它交流设备用逆变器单元

Prius THSⅡ空调系统使用了电机驱动的空气压缩机，取代了传统的用发动机机械驱动的空气压缩机。为了驱动空气压缩机用电机，设计了一种小功率逆变器（DC202V，1.6kW）。功率器件选用带有反并联续流二极管的商用IGBT（600V/30A），其中每个IGBT芯片的面积为22.1mm2（4.7mm×4.7mm），每个续流二极管芯片的面积为9mm2(3mm×3mm)。

4HEV对电力电子技术的要求

受实际运用条件的限制，要求混合动力电动汽车用电力电子技术及装置应具有成本低、体积小、比功率大、易于安装的特点。除此之外，下面的技术细节需进行重点考虑：

1、 电力电子装置密封问题

各种车用电力电子装置必须要进行有效的密封，以耐受温度和振动的影响，并能防止各种汽车液体的侵入。

  电磁干扰EMC/EMI问题

混合动力电动汽车是一个相对狭小的空间，里面包含有各种控制芯片和弱电回路，因此在进行车载电力电子装置设计时，为了消除将来的事故隐患，必须要很好的研究并解决EMC/EMI问题。

3、直流调速器母线电压利用问题

混合动力电动汽车储能系统的电压是可变的，电压的大小取决于汽车实际负载的大小、运行工况（电动还是发电）以及电机是否弱磁运行等等，典型的母线电压波动范围是标称值的-30%~+25%。因此如何在汽车工况频繁变化的情况下，充分利用直流母线电压，成为了控制策略设计者所需要解决的问题。

4、直流调速器装置控制问题

“高开关频率”和“高采样率”目前普遍应用于混合动力电动汽车的电力电子装置和交流传动系统中，客观上“双高”需要高精度的编码器和解算器，因此这就意味着在电机中出现宽的温度梯度和饱和状态时，如何降低参数敏感度，以满足控制的要求。

5、直流调速器结

本文结合丰田汽车公司的新一代混合动力电动汽车Prius THSⅡ，综述了电力电子技术在混合电动汽车中的应用情况，提出了需要重点考虑并解决的技术问题。

随着电力电子技术、微电子技术和控制技术的发展，数字化交流驱动系统在商业化电动汽车中得到广泛应用；而开发研制采用交流电机驱动系统的混合动力电动汽车，已经汽车工业可持续发展的重要途径。随着人类对生存环境要求的提高，合理利用能源意识的增强。作为一种污染小和高效率的现代化交通工具，混合动力电动汽车将得一全面的发展和应用。
