一、HSA820手持式频谱分析仪产品介绍：
HSA820手持式频谱分析仪，安泰测试可以提供样机演示服务，免费试用！
HSA820手持式频谱分析仪由西安安泰测试设备有限公司（www.aigtek.com.cn）现货供应，安泰测试作为普源一级代理商，现货充足！安泰测试作为泰克授权的特约服务商，提供仪器销售、选型、维修、培训、延保等一站式服务。安泰测试了解详细内容。
二、HSA820手持式频谱分析仪产品参数：
l 频率范围：9kHz ~ 2GHz
l 佳灵敏度：优于-160dBm
l 分辨率带宽：1Hz~3MHz
l 瞬态检波，快速捕获瞬态信号
l 瀑布图、调制质量分析、音频解调等常规和扩展功能
l 场强测量、S11和S21、信道测量、频率计数等更多选项
l Pass-Fail等现场检测告警能力
l 满充长达4h，可随时备电接续
三、HSA820手持式频谱分析仪产品简介：

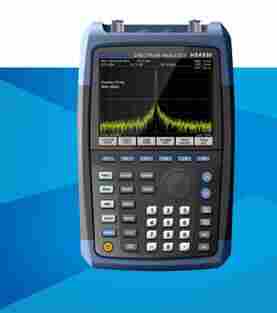

HSA820手持式频谱分析仪专为满足现场作业而设计。它轻巧便携，快速，坚固耐用，具有丰富的测量功能，是追求优异性能和价值的佳选择。
产品采用高亮度的6.5英寸大屏幕，外观动感、画面清晰。大容量可充电电池，连续工作时间可达4小时，推盖式电池仓方便随时更换，无限制扩展运行时间。内置跟踪源、前置放大器、场强测量、音频解调和高分辨率带宽等选配件，能够快速可靠地解决多种常规测量任务，适应苛刻的复杂环境要求。通用USB、LAN通信接口，可实现远程操控。使用标准完备的SCPI命令集，可快速组建和升级集成测试系统，方便用户测量使用。
四、HSA820手持式频谱分析仪技术指标：
|
|
|||
|
适用条件 |
给定技术指标适用于以下条件：预热30分钟，同时仪器处于校准周期内并执行过自校准 |
||
|
型号 |
HSA820 |
||
|
频率范围 |
9kHz~2GHz |
||
|
频率读数精度 |
±（频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/（扫描点-1）]+1Hz） |
||
|
内部基准（10MHz） |
老化率 |
<1ppm> |
|
|
温漂 |
<0> |
||
|
分辨率带宽（RBW） |
|||
|
范围(<10Hz> |
1Hz至500kHz（以1至10连续步进）、1MHz、3MHz |
||
|
选择性（60dB/3dB） |
RBW≤500kHz |
<5> |
|
|
精度 |
<5> |
||
|
视频带宽（VBW） |
10Hz至3MHz |
||
|
显示平均噪声电平（1Hz分辨率带宽，射频衰减器0dB） |
|||
|
前置放大器关 |
100kHz至1MHz <-100dBm-3×(f/100kHz)dB 1MHz至10MHz <-130dBm 10MHz至1GHz <-135dBm 1GHz至2GHz <-131dBm |
||
|
前置放大器开 |
100kHz至1MHz <-120dBm-3×(f/100kHz)dB 1MHz至10MHz <-150dBm 10MHz至1GHz <-155dBm 1GHz至2GHz <-150dBm |
||
|
相位噪声 |
|||
|
fc=500MHz |
频偏30kHz时为 -90dBc/Hz |
||
|
频偏100kHz时为 -100dBc/Hz |
|||
|
频偏1MHz时为 -110dBc/Hz |
|||
|
扫描时间 |
|||
|
非零扫宽 |
3ms至3000s |
||
|
零扫宽 |
1ms至3000s |
||
|
扫描模式 |
连续，单次 |
||
|
触发 |
|||
|
触发源 |
自由，视频，外部 |
||
|
外部触发电平 |
5V TTL电平，标称值 |
||
|
频率计数器 |
|
||
|
计数分辨率 |
1Hz、10Hz、100Hz、1kHz |
||
|
计数器不确定度 |
频率读数×频率基准精度+计数分辨率 |
||
|
幅度精度（20℃至30℃） |
|||
|
综合幅度精度（90%） |
输入信号范围0dBm至-50dBm |
±1.5dB |
|
|
幅度 |
|||
|
测量范围fc≥10MHz |
显示平均噪声电平 至 +27dBm |
||
|
大安全输入电平 |
平均连续功率 |
+27dBm |
|
|
大直流输入电压 |
50Vdc |
||
|
输入衰减器范围 |
0至39dB，步进为3dB |
||
|
1dB压缩点 |
+7dBm |
||
|
杂散和剩余响应 |
|||
|
TOI（三阶失真） |
>30MHz |
+13dBm |
|
|
SHI（二阶失真) |
>10MHz |
+30dBm |
|
|
输入相关杂散信号 |
<-60dBc |
||
|
剩余响应 |
<-85dBm |
||
|
跟踪信号源（选件） |
|||
|
频率范围 |
100kHz至1.5GHz |
||
|
输出功率 |
-30dBm 至 0dBm 1dB步进 |
||
|
输出平坦度 |
±3dB |
||
|
输入/输出 |
|||
|
射频输入/出 |
N型阴性（50Ω） |
||
|
USB |
设备端：USB 1.1 B接头 主控端：USB 2.0 A接头 |
||
|
LAN |
10/100 Base-T，RJ-45连接器 |
||
|
FM/AM音频解调 |
扬声器、耳机插孔 |
||
|
基准输入/出 |
10MHz，BNC阴头 |
输入功率0dBm 至 +10dBm |
|
|
输出功率0dBm±2dB |
|||
|
外触发输入 |
5V TTL电平（±10V，100mA大） |
||
|
常用参数 |
|||
|
显示器 |
TFT LCD，6.5英寸 |
||
|
重量 |
不过2.8kg |
||
|
大尺寸 |
288×182×142mm |
||
|
工作温度 |
0℃至50℃ |
||
|
存储温度 |
-20℃至+70℃ |
||
|
电池 |
7.4V 6600mAh |
||
|
电源适配器 |
输入 |
100V~240VAC 50/60Hz 1.5A |
|
|
输出 |
+9V 4000mA |
||
|
整机功耗 |
13W |
