导热油储罐液位计 衬里选择区别：
不锈钢导热油储罐液位计采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式导热油储罐液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
侧装式导热油储罐液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
侧装式内衬型导热油储罐液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰. 导热油储罐液位计但不如衬PTFE型耐温及耐压性能好，磷酸磁翻板液位计温度及压力较低时选用此产品较高。
适用范围广：广泛适用于炼油厂、炼钢厂、焦化厂、发电厂、油田联合站、化工厂等用户的大型液体容器或锅炉上的液位显示、报警、自动控制。
适用介质广：水蒸气、稀油、碱液、液氨、盐酸、硫酸等腐蚀性溶液|（定货注明介质）
可现场显示和远传显示液位。
密封性好、无漏点、不需要经常更换配件，维修费用较低。
高低液位声光报警。
自动控制锅炉（容器）上（排）水或电动阀开关。
安装法兰中心距：300mm、350mm、400mm、500mm、600mm、800mm、1000mm。（具体可定做）
技术参数
公称压力：≤22mPa
法兰通径：DN20、DN25。
适用温度：﹣160~530℃
显示颜色：汽红液绿
可可视距离：白天60m、夜间200~300m。
电源电压：5VDC（厂家配带AC220V转DC5V或AC360V转DC5V开关电源盒）。
适用介质：水、蒸汽、酸、碱、稀油、氨。
防爆标志：ExiaⅡCT6Ga
安装使用
将原液位计法兰与汽水管法兰固定螺栓松开更换密封垫后，把本传感器法兰连接，拧紧螺栓。（特殊位置和异形法兰连接，可现场设计）
在传感器排污法兰下安装一个DN15阀门、并与原液位计排污管路连通。
接通电源：把电源线接好，建议电源盒放到操作室，现场用5VDC，注意：正负莫接反。
将液位计调到便于观察的方位。
校正显示器固定位置：把容器液位上升到原液位计显示高度的正中位置，上下移动本液位计显示器，使之与原液位计指示相同后，将上下固定环拧紧即可。
排污，让液位上下移动，观察液位显示是否正常，若无异常，即可投入使用。
注意事项
本液位自控仪每班少排污冲洗一次，以保证液位传感器内部清洁不结垢，保证浮子上下浮动顺利通畅无阻。
如发现本自控仪显示与实际液位不符，例如：水位显示一直不变化，一般是传感器内挂污、结垢使浮子卡住不能正常上下浮动造成，若振动传感器仍不能恢复正常，则应将排污法兰打开，取出浮子，对浮子、浮筒进行擦拭，即可正常使用。注意：安放浮子时应使浮子磁铁一端向上。
订货须知
工作压力、温度、密度和上、下法兰中心距。
法兰规格：公称压力、通径及密封面形式。
开关电源电压，不写则为AC220V
注明：上、下限报警及水泵（电动阀）的启、停值。
．导热油储罐液位计 型号标记示例：
示例1： UHZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例2： UHZ-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
导热油储罐液位计
|
|
安装型式 |
主体材质 |
公称直径 |
公称压力 DN |
法兰外径PN(Mpa) |
螺心栓圆孔直 中径K |
螺孔径 L |
螺栓 |
密封面 |
法兰厚度 C |
法兰密封垫 |
|||||||
|
|
数量n |
螺纹Th |
d |
f |
外径 |
内径 |
厚度 |
|||||||||||
|
|
侧装 |
不锈钢 |
20 |
4.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|||
|
|
ABS |
20 |
1.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
||||
|
|
顶装 |
不锈钢 |
200 |
2.5 |
360 |
310 |
26 |
12 |
M24 |
274 |
3 |
32 |
284 |
220 |
2 |
|||
|
|
ABS |
200 |
0.6 |
320 |
280 |
18 |
8 |
M16 |
258 |
3 |
24 |
262 |
220 |
2 |
||||
|
液位计底部沉筒距 |
典型液体介质示例 |
|||||||||||||||||
|
侧装式 C |
顶装式 D |
密度（ g/cm 3 ） |
||||||||||||||||
|
600 |
650 |
0.50~0.60 |
液化石油气 液氨 乙烯 乙烷 |
|||||||||||||||
|
300 |
400 |
0.61~0.74 |
汽油 丁二烯 |
|||||||||||||||
|
250 |
380 |
0.75~0.85 |
甲醇 二甲苯 轻油 乙醇 |
|||||||||||||||
|
220 |
350 |
0.86~0.99 |
丙酮 氨水 粗苯 啤酒 重油 牛脂 乙苯 |
|||||||||||||||
|
200 |
350 |
1.00~1.10 |
水 脑油 |
|||||||||||||||
|
170 |
330 |
1.11~1.25 |
盐酸 焦 苯 FR22 硫酸二甲酯 |
|||||||||||||||
|
160 |
300 |
1.26~1.39 |
液碱 麦芽糖 20% 稀硫酸 |
|||||||||||||||
|
150 |
250 |
1.40~1.59 |
浓硝酸 FR-12 氯仿 |
|||||||||||||||
|
120 |
200 |
1.60~2.00 |
98% 硫酸 发烟硫酸 高氯酸 溴水 溴水磷酸 氟油 |
|||||||||||||||
磷酸磁翻板液位计结构和原理
带报警开开关磁翻板液位计液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180?，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示
磷酸磁翻板液位计的应用
报警磁翻板液位计开关是基本型与报警开关两部分的组合的可实现液位报警及控制功能。带报警磁翻板液位计开关的直观、醒目、价比高、耐温、耐压、防腐、防爆的特点,带报警开关型磁翻板液位计开关使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
磷酸磁翻板液位计的参数
液位控制开关由干簧管及电路模块组成，结构紧凑、坚固耐用。按用途它可分为普通液位控制开关，带保持（记忆）型液位控制开关和高温带保持（记忆）型控制开关。该液位控制开关以捆绑的形式固定在 MAT-UHZ型磁翻板液位计开关的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。每个磁翻板液位计配多个报警开关。
磷酸磁翻板液位计
测量范围：300～15000mm（侧装式：300～15000mm;顶（底）装式：300～6000mm）
度：10mm
工作压力：≤2.5Mpa（普通）
≤9.6Mpa（高压）
≤0.6Mpa（防腐型）
介质密度：≥0.45g/cm3
介质密度差：≥0.15 g/cm3（测量界面）
介质温度：-20～＋250℃（特殊要求可达450℃）
介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。 UQC-
C 侧装式：C10～C23（该格只填数字）
T 顶装式：T30～T36（该格只填数字）
D 底装式：D40～D44（该格只填数字）
带技术参数基本型
测量范围:300～15000mm 测量精度:±10mm
工作温度: -40～250℃特殊型可达450℃
工作压力 :≤2.5MPa(2.5MPa以上可另行设汁) 防腐型≤0.6MPa
介质粘度 :≤1st(10-4m2/s) 介质密度:≥450kg/m3
介质密度差:≥ 150kg/m3 排污接口:ZG1/2"(内)
环境振动:频率≤25Hz,振幅≤0.5mm 跟随速度:≤0.08m/s
接液材质:不锈钢(1Cr18Ni9Ti,316,316L)
连接过程 :侧装式 HG20592-97 DN25 PN4.0(或用户)
顶装式 HG20592-97 DN100 PN1.6(或用户)
夹套法兰 HG20592-97 DN15 PN1.6(或用户)
带报警开关磁翻板液位计是本厂引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、记泄露和适应高、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位指示下清晰、易破碎的不足、不受高、低温度剧变的影响，不需多组液位的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、性、实用性。带报警开关磁翻板液位计是在液位范围内设定一个上限值和下限值。比如测量范围是0-10m，那么当上限值设定为10m，下限值设定为1m的时候，则当液位达到上限高度或者下降到下限高度时，就会报警。因此带上下限磁翻板液位计又叫高低位报警磁翻板液位计.
▲产品特点
1.结构简单 安装方便
2.检测功能齐全
3.测量范围大
4.指示新颖 读数直观
5.耐腐蚀 防爆
▲产品主要技术参数
导热油储罐液位计 可选配报警器、变送器：
·GB型液位报警器(干簧管)
·VB型液位报警器(微动开关式)
·YB型液位报警器(隔爆式)
·BP型液位变送器(本安型)
·TR型液位变送器(静压式)
导热油储罐液位计 订货须知
测量范围、工作压力、法兰要求、介质比重、介质温度
(注：1、蒸汽保温导热油储罐液位计 的保温套可承受压力<0.6MPa，
2、防腐型导热油储罐液位计 根据用户要求可采用聚氯乙烯PVC或ABS工程塑料及聚四氟衬
▲产品主要技术参数
|
安装形式内容 |
侧装式 |
顶装式 |
|
|
|
|||
|
安装间距 |
不锈钢 |
500-5000mm |
500-2500mmm |
|
PP塑料 |
500-4000mm |
||
|
工作压力 |
0.6、1.6、2.5、4.0MPa |
0.6、1.6、2.5MPa |
|
|
介质密度 |
≥0.6g/cm3 |
≥0.76g/cm3 |
|
|
连接法兰 |
不锈钢 |
法兰20-40 （DN20、PN4.0） （GB/T9119-2000） |
法兰200-25（DN200、PN2.5）（GB/T9119-2000） |
|
PP塑料 |
法兰20-10 （DN20、PN1.0） （GB/T9119-2000） |
法兰200-6 （DN200、PN0.6）（GB/T9119-2000） |
|
|
主体材料 |
PP塑料，不锈钢 |
||
|
介质温度 |
-40～80℃ 0～150℃ 0～300℃ （PP塑料-10～60℃） |
||
|
环境温度 |
-40～70℃ |
||
|
示值误差 |
±10mm |
||
|
介质粘度 |
≤0.07Pa.S |
||
|
上、下限开关输出 |
1、控制灵敏度：10mm 2、输出接点容量：报警开关AC220V0.5A转换器AC220V5A 3、接点寿命5万次 |
||
|
电远传连续显示 |
1、精度 ±1.5％ 2、输出负载：4-20mA时 0-500Ω 3、信号输出：DC4-20mA输出 二线制 4、防爆特征：iaⅡCT4本质安全型 |
||
注：1、侧装式采用不锈钢材质时，测量范围等于安装间距。采用PP材质时，翻柱显示范围=安装间距L-150mm。
2、安装间距（测量范围）尺寸：500-5000mm（过5000mm属于特殊定货设计）。

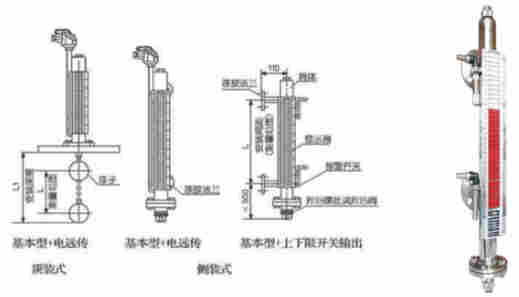

型号编制说明
|
UHZ翻柱式浮子液位计 UHZ-012保温夹套翻柱式浮子液位计 |
结构特点
|
||||||||
|
|
|||||||||
|
|
1 |
侧装式 |
安装方式 |
||||||
|
2 |
顶装式 |
||||||||
|
|
1 |
PP塑料（适用于≤0.6MPa时） |
主体材质 |
||||||
|
2 |
1Cr18Ni9Ti 0Cr19Ni9(304) |
||||||||
|
3 |
不锈钢内衬聚四氟乙烯 |
||||||||
|
|
1 |
0.6MPa |
公称压力 |
||||||
|
2 |
2.0MPa |
||||||||
|
3 |
2.5MPa |
||||||||
|
4 |
4.0MPa |
||||||||
|
5 |
高压型9.6MPa |
||||||||
|
|
1 |
基本型 |
控制功能 |
||||||
|
2 |
带上下限开关 |
||||||||
|
3 |
带电远传（4-20mA输出，24VDC） |
||||||||
|
4 |
带本安防爆型远传（4-20mA输出，24VDC） |
||||||||
|
|
L = |
安装间距（测量范围） |
测量指标 |
||||||
|
|
L1 |
安装深度（顶装式） 0-3000mm任选 |
|||||||
|
|
介质密度 |
(g/cm3) |
|||||||
|
UHZ- |
1 |
1 |
1 |
1 |
L= |
L1= |
ρ= |
选型举例 |
|
|
|
|
|
|
|
|
|
|
|
|
▲产品正确安装调试
1、用户产品到货后应首先检查产品的包装质量，包装箱应按好无损，标志清晰，对包装已有明显损坏的应及时查清问题和责任，如无包装质量问题，可开箱取出产品。
2、必要时可对仪表进行简单的检验
拆下浮子室法兰将浮子按箭头向上的方向装入浮子室，重新装上浮子室法兰，注意装好密封垫并均匀紧固，将下连接法兰堵死，由上法兰口缓缓注入水，指示器应有液位指示且动作灵敏无跳动，仪表即正常，如指示器未能跟踪指示可用备用工具磁钢把显示翻柱吸起使之与浮子室内的磁浮子耦合或用磁钢自上至下，自下至上吸引翻柱使其指示正确。
3、液位计应按要求垂直安装在工艺操作员便于观察与操作的场合，法兰的结合面应加密封垫，检查各紧固件及密封面并加以紧固。
4、液位计安装在压力容器上，应和容器一起按有关规程进行压力试验或者经受1.25倍工作压力的水压试验及1.05倍工作压力的气密性试验，确认无渗漏后方可投入使用。
5、出厂前根据用户定货要求的工作压力，介质密度配好浮子并经校准、仪表使用时一般不需调试，实际使用时如发现有少量偏差或要求校准可微调显示器位置予以解决。
6、报警点的调整方法：将报警开关置于所需报警点处，将磁钢在报警点上、下移动，用万用表检查报警点是否动作，如位置有误差，将报警开关作相应的上、下移动，直至准确为止。
7、变送器的调试方法：将磁钢置于传感器的零位处，下端的干簧管吸合，阻值大，调整“零点"电位器，使输出为4mA，在将磁钢置于传感器的量程高位处，调整“量程"电位器，使输出为20 mA。
8、在拆卸防爆型的变送器或报警开关时，应先切断电源。
▲产品维护与保养
1、对于被测介质中含有杂质或粘滞物的要经常对浮子进行清洁处理，防止浮子卡死，拆装浮子时特别注意浮子的方向如果装反则仪表不能正常工作。
2、为了避免影响翻柱转动和观察，液位计的表面应定期进行清洁处理，以防其表面积有过量的污物和粉尘。
3、液位计搬运时小心轻放，不可倒置，并防止雨淋、暴晒及强烈的冲击震动。
4、当筒体因过长而存在一定挠度时，应设法对筒体适当加以支持。
▲产品订货须知
1、订货时请注明型号规格、测量范围、安装高度、介质密度、介质温度、及工作压力等。
2、用户如使用JB及HG法兰或其它规格的法兰时可专门提供，我公司人员将协助您选型或为您设计制造特殊产品。
3、用户订购防爆产品时，若需附带安全栅应予特别注明
4、收到发货后请及时开箱验收，安装箱单所列项目清点附件及资料，对遇
到的问题请及时与本厂经营科联系，以得到尽快解决。
5、用户须根据表下表自备配套法兰及密封垫等连接件。
订货须知：
法兰中心距：
法兰尺寸：
温度范围：
压力等级：
测量介质：
材质：
凯铭提示:供货周期为:1-2个工作日，特殊规格需电话咨询确定。欢迎来电垂询！我们将竭诚为您服务！
