简述采用无损超声回弹综合法检测混凝土强度及其影响原因
吕会喜
（北京中地远大勘测科技有限公司 ）
摘要：根据普通混凝土抗压强度的方法，做到技术、安全可靠、经济合理、方便使用。如果对结构的混凝土强度检测要求时，可按规程进行检测，并推定混凝土强度，并作为混凝土结构强度处理的一个依据。
关键词：超声波、回弹、抗压强度、声速、超声、推定强度
近年来，多层和高层框架、剪力墙结构已广泛用于办公、商业、住宅楼。混凝土多半由商品砼厂或现场集中搅拌站提供。随着混凝土使用的增加，对浇注后的混凝土强度进行检测，为了提高工作效率和不破损混凝土结构尺寸，在行业内业多无损或半破损检测方法如回弹法、超声－回弹综合法。
由于混凝土无损检测具有对混凝土结构构件不破坏，可以获得人们需要的混凝土物理量信息；测试操作简单，测试费用低；不受结构物的形状与尺寸限制,可以进行多次重复试验；还具有直接、快速、灵活、重复、可靠、经济等优点，已成为建筑工程中一项自成体系的测试技术，混凝土质量检测由原来的外观检查、破损试验，逐渐被无损检测方法所取代。针对混凝土强度和缺陷检测技术，已进行了较多方法的研究，并制订了相应的技术规程，通过在工业与民用建筑的实际应用，取得了较好的效果。

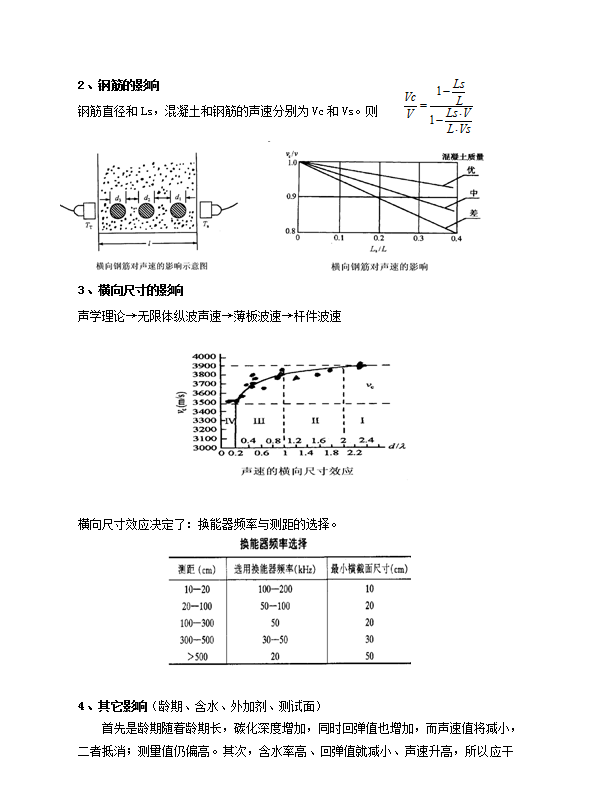

在无损检测混凝土结构(或构件)进行检测时，由于混凝土内部骨料和钢筋等原因，也存在一定影响因素，对取得各种数据及进行处理，具有一些干扰情况。但是实践证明混凝土无损检测技术，显示了强大的生命力。
一、主要检测方法及原理
1、超声—回弹综合法检测原理
超声—回弹检测设备采用非金属声波检测仪和砼回弹仪。超声—回弹检测砼强度是以人工激振的方法向砼构件发射声波，在一定的空间距离上接收砼物理特性调制的声波，观测和分析声波在砼中的传播速度、振幅、频率等声学参数，然后结合构件砼表面回弹值，从而推断出相当于同条件养护的边长为150mm的立方体砼试块的抗压强度。超声波测试原理如下：
声波发射仪-----声波在混凝土中传播---------接收放大器----数据采集-----波形显示-----分析数据和波形
根据《超声回弹综合法检测混凝土强度技术规程》CECS02: 2005的规定，砼构件强度推定计算公式如下：
当在混凝土浇筑方向的侧面对测时，测区混凝土中声速代表值应根据该测区中3个测点的混凝土中声速值，按下列公式计算：
v={l1/(t1-t0)+l2/(t2-t0)+l3/(t3-t0)}/3；
测区砼抗压强度换算值按下列公式计算：
当粗骨料为碎石时：fccu,i=0.0162·(Vai)1.656·(Rai)1.410；
公式中：v－测区混凝土中声速代表值(km/s)；
l1、l2、l3－对应测点的超声测距(mm)；
t1、t2、t3－对应测点的声时读数(us)；
t0－声时初读数(us)；
Rai－测区回弹代表值(MPa)；Vai－测区声速代表值(km/s)；
fccu,i－第i个测区混凝土强度抗压强度换算值(MPa)，至0.1 Mpa。
2、超声—回弹综合检测方法
（1）、前期准备工作
①工程、建设、设计、施工、监理、单位名称；
②结构类型、被测构件类型、强度等级编号、图纸；
③水泥、砂、粗骨料、外加剂、掺合料、配合比；
④模板、施工、养护即成型日期；
⑤检测原因、检测目的、现存质量问题；
eq oac(○,6)6提交“检测方案”给委托方认可；
eq oac(○,7)7检查测试仪器是否在标准状态。
(2)、构件的选择、测区的布置
测区布置应符合下列规定：
1) 单个构件检测时，应在构件上均匀布置测区，且不少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；
2) 对同批构件抽样检测时，构件抽样数应不少于同批构件的30％，且不少于10个构件，每个构件测区数不少于10个；
3) 长度小于或等于2m的构件，其测区数量可适当减少，但不应少于3个。
当按批抽样检测时，凡符合下列条件的构件，才可作为同批构件：
1) 凝土强度等级相同；
2) 凝土原材料、配合比、成型工艺、养护条件及龄期基本相同；
3) 构件种类相同；
4) 施工阶段所处状态相同。
每个构件的测区，应满足以下要求：
1) 区的布置宜在构件混凝土浇筑方向的对应侧面；
2) 区应均匀分布，相邻两测区的间距不宜大于2m；
3) 区宜避开钢筋密集区和预埋铁件；
4) 区尺寸为200mm×200mm；相对应的两个200mm×200mm方块应视为一个测区;
5) 试面应清洁、平整、干燥，不应有接缝、饰面层、浮浆和油垢，并避开蜂窝、麻面部位，必要时可用砂轮片清除杂物和磨平不平整处，并擦净残留粉尘；
6）结构或构件上的测区应注命编号，并记录测区位置和外观质量情况。

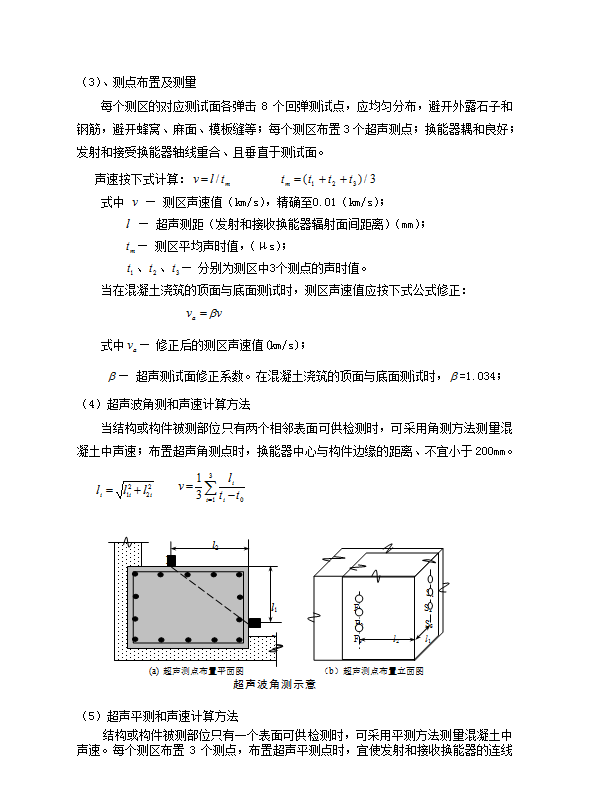

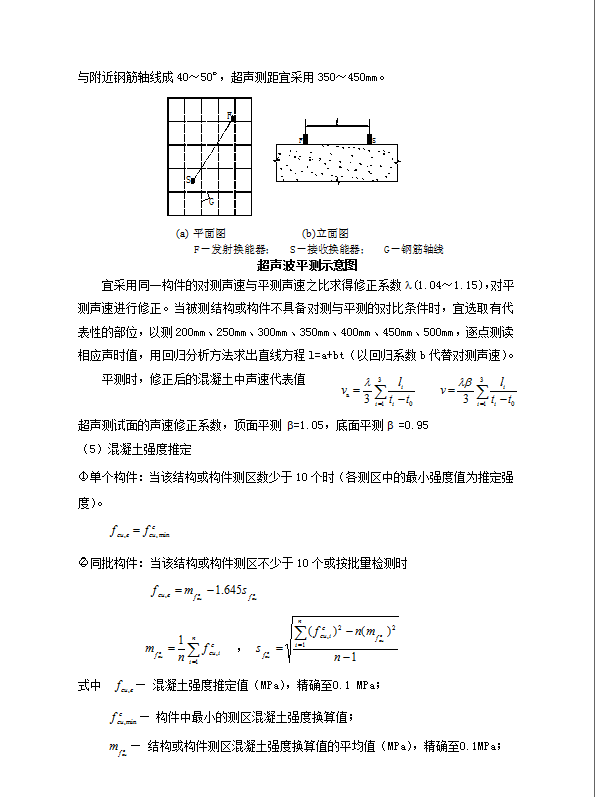

每一测区宜行回弹测试，然后进行超声测试。对非同一测区的回弹值及超声声速值，不能按综合法计算混凝土强度。
