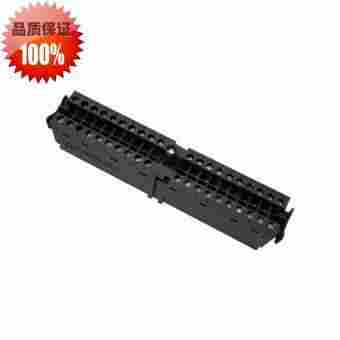

S7-300前置连接器40针6ES7392-1BM01-0AA0西门子

• 用于方便地将传感器和执行器连接到 S7-300 I/O 模块
• 用于更换模块时保持接线（“固定式接线”）
• 带有用于防止更换模块时出错的机械编码

前连接器可方便地将传感器和执行器连接到I/O模块上。

前连接器的使用：

• 数字量和模拟量 I/O 模块
• S7-300 系列的紧凑型 CPU

分为 20 针和 40 针。

前连接器插入到模块上并通过前门盖好。更换模块时，只需断开前连接器，不需要耗时的重新更换所有接线。为了避免在更换模块时发生错误，在次插入时，前连接器要进行机械编码。之后，只能插入相同类型的模块。例如，这样可以避免将 230 V AC 输入信号错误地插入 24 V DC 模块中。

另外，连接器有“预啮合位置”。在此位置，可以在进行电接触前将连接器卡装在模块上。连接器被卡装在模块上，随后可以方便地进行接线。接线后，将连接器插牢以便接触良好。

前连接器包括：

• 连线触点。
• 导线松紧件。
• 更换模块时用于复位前连接器的复位键。
• 用于对附属元件编码的进口。不带附件的模块上有两个编码元件。首次连接前连接器时，附件会锁入。

40 针前连接器还具有一个更换模块时用于安装和松开连接器的固定螺丝。

前连接器具有下列连接方式：

• 螺钉型接线端子
• 弹簧型端子

S7-300 CPU可编程控制器
6ES7312-1AE13-0AB0 CPU312，32K内存
6ES7312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7314-1AG13-0AB0 CPU314,96K内存
6ES7314-6BG03-0AB0 CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7314-6CG03-0AB0 CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7315-2AG10-0AB0 CPU315-2DP, 128K内存
6ES7315-2EH13-0AB0 CPU315-2 PN/DP, 256K内存
6ES7317-2AJ10-0AB0 CPU317-2DP,512K内存
6ES7317-2EK13-0AB0 CPU317-2 PN/DP,1MB内存
6ES7318-3EL00-0AB0 CPU319-3 PN/DP,1.4M内存

储存卡
6ES7953-8LF20-0AA0 SIMATIC Micro内存卡 64kByte(MMC)
6ES7953-8LG11-0AA0 SIMATIC Micro内存卡128KByte(MMC)
6ES7953-8LJ20-0AA0 SIMATIC Micro内存卡512KByte(MMC)
6ES7953-8LL20-0AA0 SIMATIC Micro内存卡2MByte(MMC)
6ES7953-8LM20-0AA0 SIMATIC Micro内存卡4MByte(MMC)
6ES7953-8LP20-0AA0 SIMATIC Micro内存卡8MByte(MMC)
