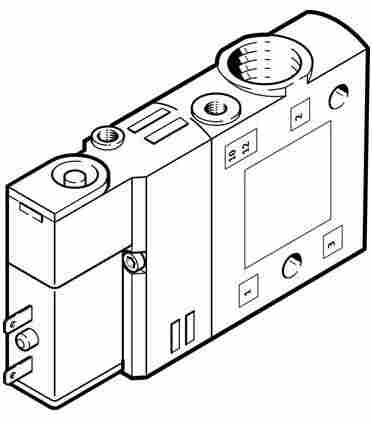

CPE14-M1BH-3GL-1/8，CPE14-M1BH-5JS-1/8
费斯托3/2常闭单控阀，集成安装管式阀
阀功能 3/2 常闭， 单电控
驱动类型 电气的
宽度 14 mm
标准额定流量 900 l/min
工作压力 2.5 ... 8 bar
设计结构 活塞滑块
复位类型 空气弹簧
防护等级 IP65 to IEC 60529带插头插座
额定尺寸 6 mm
密封原则 软性
装配位置 任意
手控装置 带附件，可锁定，推
先导类型 由先导控制
先导气源 内置的
流动方向 不可逆
阀位置的识别 说明标签支架
529153 S系列带锁过滤减 MS4-LFR-1/4-D7-CRM-AS-Z
529154 S系列带锁过滤减 MS4-LFR-1/4-D7-CRV-AS
529155 S系列带锁过滤减 MS4-LFR-1/4-D7-CRV-AS-Z
529156 S系列带锁过滤减 MS4-LFR-1/4-D7-ERM-AS
529157 S系列带锁过滤减 MS4-LFR-1/4-D7-ERM-AS-Z
529158 S系列带锁过滤减 MS4-LFR-1/4-D7-ERV-AS
529159 S系列带锁过滤减 MS4-LFR-1/4-D7-ERV-AS-Z
529160 S系列带锁过滤减 MS4-LFR-1/8-D6-CRM-AS
529161 S系列带锁过滤减 MS4-LFR-1/8-D6-CRM-AS-Z
529162 S系列带锁过滤减 MS4-LFR-1/8-D6-CRV-AS
持续通电率 保持电流的降低
逻辑为0的大正向测试脉冲 1,200 µs
逻辑为1的大负向测试脉冲 900 µs
线圈的特性参数 24 V DC: 1.28 W
许用压力波动 -15 % / +10 %
耐腐蚀等级 CRC 2 – 中等腐蚀影响
介质温度 -5 ... 50 °C
环境温度 -5 ... 50 °C
529163 S系列带锁过滤减 MS4-LFR-1/8-D6-CRV-AS-Z
529164 S系列带锁过滤减 MS4-LFR-1/8-D6-ERM-AS
529165 S系列带锁过滤减 MS4-LFR-1/8-D6-ERM-AS-Z
529166 S系列带锁过滤减 MS4-LFR-1/8-D6-ERV-AS
529167 S系列带锁过滤减 MS4-LFR-1/8-D6-ERV-AS-Z
529168 S系列带锁过滤减 MS4-LFR-1/8-D7-CRM-AS
529169 S系列带锁过滤减 MS4-LFR-1/8-D7-CRM-AS-Z
重叠 正重叠
切换时间，关闭 27 ms
切换时间，打开 16 ms
产品重量 60 g
电连接 2针
安装类型 带通孔
先导排气口82 M3
先导气口12 M3
气动连接, 气口 1 G1/8
气动连接, 气口 2 G1/8
气动连接, 气口 3 G1/8
材料信息，密封 NBR
材料信息，壳体 压铸铝
CPE14-M1BH-3GL-1/8，CPE14-M1BH-5JS-1/8
