简介：

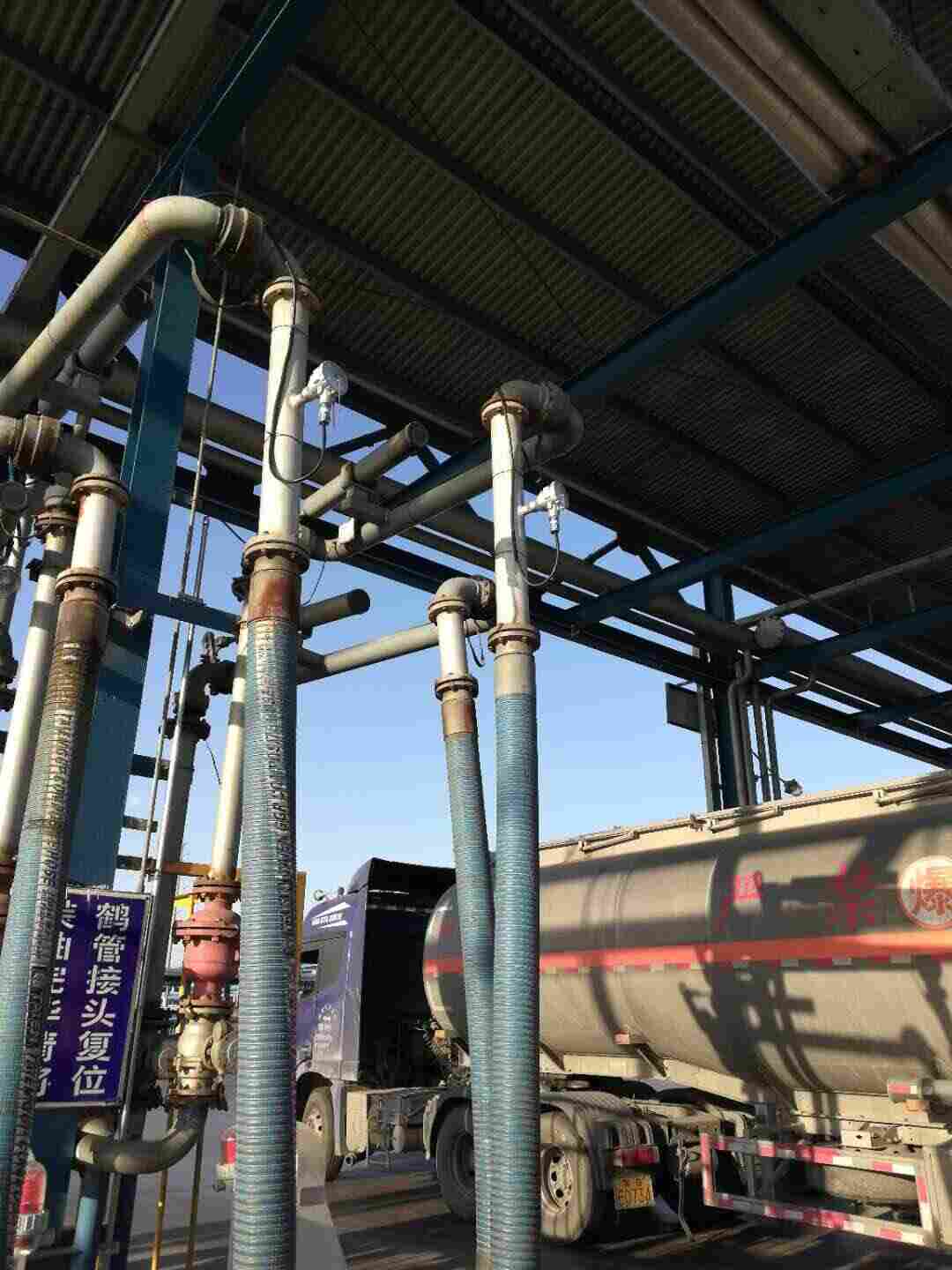

防爆型流量开关的典型应用：目前，到地炼厂、油库、化工厂拉料的各种槽车良莠不齐，有的密封不严，有的气相管道的阀门不通，在装车过程中存在各种各样的安全隐患。防爆流量开关安装在地炼厂、油库、化工液体车间等场所的装车气相管线上，当气相管线不畅通时自动切断输油泵和液相管线上的电液阀，停止装车作业。这是在定量装车现场继静电、溢油保护后，又一道非常重要的保护措施，它不但能够为装车平台的各种槽车改造提供有力的依据，更是可以排除在装车过程中存在的安全隐患，保证整个装车系统安全、有效的运行。
HDFR-A防爆流量开关
一、产品用途与特点
1、用途：
防爆流量开关可广泛应用于石油、化工、电力、冶金等易燃易爆场所流量检测、报警、控制。
2、特点：
（1）无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护。
（2）探测探头与信号处理电路一体设计，安装使用极为方便。
（3）内置温度补偿电路，介质及环境温度对流体的流速所造成的误差减到小。
（4）电路，使直流24V±15%电流≤100mA,电路发热小，器件贴片安装，可靠性得以提高。
（5）壳体采用ExdⅡBT4防爆设计，用于工厂用含有ⅡA、ⅡB级爆炸性气体或蒸汽的1区或2区危险场所。
二、参数：
（1）电源：DC24V±15%/100mA.
（2）介质温度：-40～80℃
（3）相对湿度：5%～95%
（4）公称压力：0～3Mpa。
（5）气体流速：0～30m/S，液体 0.01-10m/s。
（6）防护等级：IP65
（7）防爆证号：CNEx09.0608
（8）接点容量：AC220V/1A,DC24V/2.5A
（9）上电稳定时间：≤3分钟。
（10）电气接口：M20*1.5.
（11）固定方式：螺纹ZG3/4，NPT1/2，M26*1.5。。
（12）防爆等级：ExdⅡBT4
三、工作原理
电子式流量开关是基于L•V•King 热交换原理设计的，前端安装一个流量传感器，与介质接触部分有两个探针。一个测量介质温度 , 另一个测温并被加热；当没有介质流动时两个探针的温差大 , 有介质流动时两个探针的温差变小。温差的大小只与介质的流速有关，流速越大温差越小，流速越小温差越大；不流动时温差大。同时与介质的自身的导热特性、湿度有关。当流速低于或高于某一设定值时，继电器接通或断开，输出开关量信号。
四、安装方法
安装方法：在所用管线上选取一直管段，直线管段长度≥5D（D为直管段直径）,在直管段中部开一φ35圆孔，把附带的短接焊在圆孔上，然后把流量开关旋在短接上（或在管壁上套与流量开关配套的管螺纹连接）。
