产品原创介绍由上海庆惜自动化设备有限公司现货供应-西门子PLC编程电缆6XV1830 0EH10-西门子PLC编程电缆6图片介绍：我厂的天联牌西门子PLC编程电缆6XV18300EH10是我厂的主要产品，我厂生产西门子PLC编程电缆6XV18300EH10，上海市电缆厂分厂年产量达几十万公里，西门子PLC编程电缆6XV18300EH10西门子PROFIB产品详细简介
西门子由于该电缆没有进行光电隔离，直接通过电阻分压把RS232信号转换为RS485信号(其实电平方面还是存在问题，转出来的信号并不是标准的RS485信号)，所以建议不要带电拔插/通断电缆，以免烧坏PC的RS232口和PLC的RS485通信口。
二、采用RS232转RS485原理制成的电缆，实现RS232到RS485的信号转换：
?在电脑城/电子市场去买一个民用的RS232转RS485转换器，或者买一个工业用的RS232转RS485转换模块（例如台湾研华的ADAM4520型RS232→RS422&RS485通信转换模块），转换器的DATA+与DATA-通过一个D型9针公头与S7-200连接。转换器的DATA+接D型9针公头3脚，转换器的DATA-接D型9针公头8脚。
经笔者测试该电缆，STEP 7 MicroWIN V4.0 SP6编程软件(简体中文环境)、在S7-200 224(AC220V电源/DC输入/继电器输出，德国原装，型号6ES7214-2BD23-0XB0)和S7-200 226CN(DC24V电源/DC输入/晶体管输出，制造，型号6ES7216-2AD23-0XB8)下以9.6K和19.2K bps波特率通过(可以下载程序也可以监控)，以187.5K bps波特率通不过(不能下载程序也不能监控）。
为确保设备通信单元不受损坏，请养成良好的操作惯，不要带电拔插/通断电缆。
西门子用于编程计算机与PLC通信的适配器俗称为编程电缆。
订货号为6ES7 972-0CA23-0XA0的PC/MPI适配器用于连接计算机的RS-232接口和PLC的MPI或DP接口。现在的计算机有RS-232接口的已经很少了，PC/MPI适配器已经基本上被USB PC适配器取代。

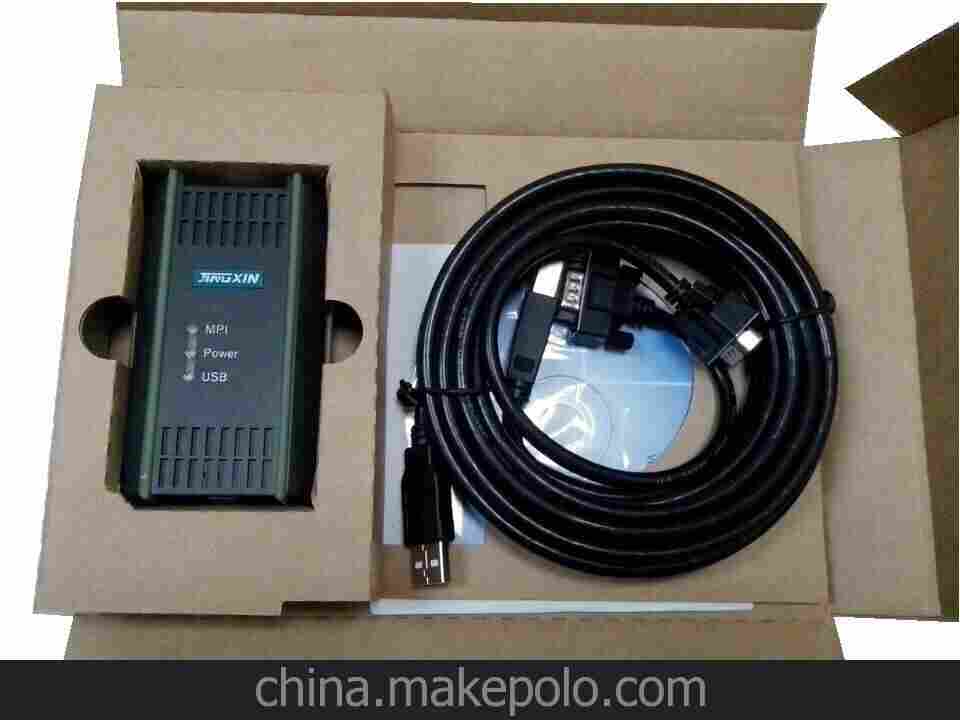

USB PC适配器用于连接计算机的USB接口和PLC的PPI、MPI、DP接口。订货号为6ES7 972-0CB20-0XA0的USB PC适配器可用于S7-200/300/400。
订货号为6GK1571-0BA00-0AA0的新一代PC 适配器 USB A2可用于S7-200/300/400 /1200 /1500，支持USB V3.0。
用于笔记本电脑的PCMCIA接口的CP 5511和CP 5512可用CP 5711替代。

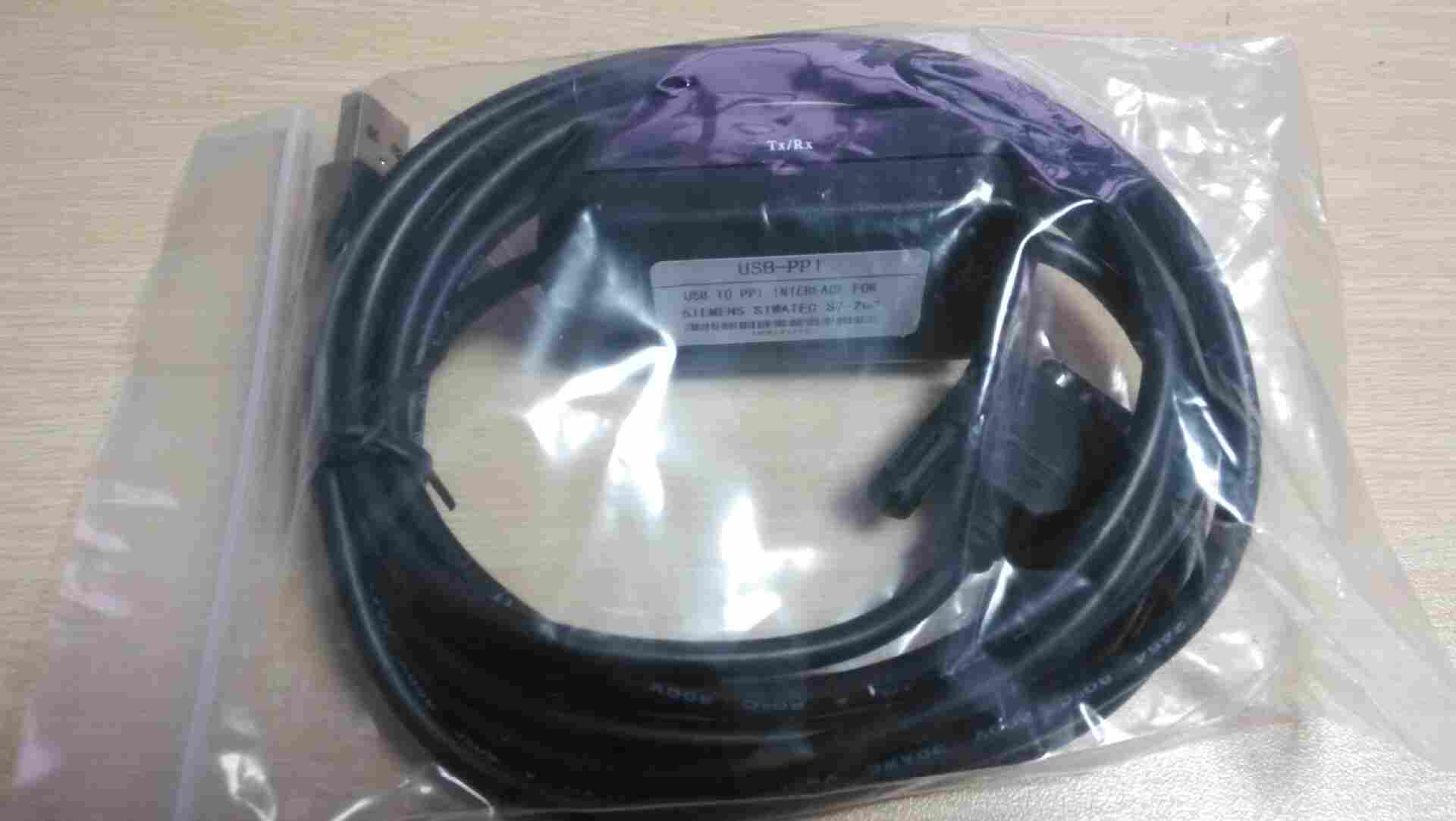

现在有很多国产的USB PC适配器，有的是西门子的USB PC适配器的仿制产品，有的实际上是PC/MPI适配器和RS-232/USB转换器的组合，它把计算机的USB接口映射为一个RS-232接口。
在购买USB PC适配器时应注意其高传输速率，能用于哪些西门子产品，能些计算机的操作系统使用。有的USB编程电缆需要安装驱动程序，有的使用编程软件自带的驱动程序。
我用过金邦自动化的USB PC适配器，它达到了西门子的6ES7 972-0CB20-0XA0的性能，有光电隔离，可在XP、32位和64位Windows 7下使用，可用于S7-200/300/400。使用STEP 7-Micro/WIN V4.0 SP9和STEP 7 V5.5时，不用安装驱动程序，非常好用。我查了下，它在淘宝网同类产品中价格低，非常高，所以给大家。
注意：
－－－－->CPU通信口上的2、5针在内部是连通的，并且它们和CPU上的传感器电源（＋24V）的M也是连通的
－－－－->通信口插座的金属壳、1号针，与CPU接线端子上的电源部分的PE导通，而与上述的M不通
－－－－->拥有两个通信口的CPU，其Port0、Port1的2、5针相通，也与M连通
注意：
－－－－->使用PROFIBUS网络插头时，连接器外壳与PROFIBUS电缆的屏蔽层相通。EM277插头上的24V电源从模块端子L+/M来。
－－－－->EM277通信口具有优异的通信能力，其主要原因是它的RS-485信号是隔离的。在情况复杂通信受到影响时，可以使用EM277连接操作面板（其他的HMI须咨询其生产商）
现场采集层：主要是传感器、执行器等现场设备组成，带有总线通讯模块。
现场总线：现场设备通过现场总线，比如CAN、LonWork、Profibus等总线，和控制器相连；
现场控制层：通过逻辑控制器比如PLC、PAC等，可以通过现场总线监控设备，同时，也可以通过I/O信号，实现传统的分布式控制。
本地网络：可以是现场总线，比如CAN总线或者PROFIBUS总线，同时，也可以是各种设备厂家支持的其他通讯网络，比如MPI网络、其他工业现场使用的局域网等。是控制器的信息传递给操作控制平台的通道。
本地操作层：现场监视的工业计算机，通过各种组态软件进行各种数据采集、显示、存储，也可以对下面的控制器进行控制和设置。由于现在的控制器支持多种通讯方 式，所以，本层可以大量使用运行组态工程的人机界面产品，监视运行、控制、数据上传等。同时，可以使用便携式调试设备进行控制器和人机界面产品的实时维 护。比如，使用西门子的TP270HMI产品进行系统监视、控制，使用西门子便携式编码器PG产品或者装有西门子HMI软件和STEP7系列控制器PLC 编程软件的笔记本（带串行口和以太网等网络通讯口），进行TP270HMI组态工程的维护和修改，同时，可以修改PLC控制器的逻辑命令，监视控制器的运 行状况。
管理网络：可以是以太网，甚至因特网，比如厂域网、802.11G的无线网络、MODEME网络、GPRS网络等。主要负责大量现场数据上传和远程管理。
中心控制层：由工业计算机，或者高端的人机界面组成的硬件平台，运行管控一体化的工业组态软件，对工业现场的大量数据进行统计、计算、存储，并形成报表，同时负责远程监视、调度、管理。
通过分析，人机界面处于现在的管控一体化现场的核心位置，连接现场总线，完成总线逻辑控制系统上层的现场操作和管理，同时，负责将现场数据汇后，将中心管理层关心的数据上传。所以，硬件通讯接口丰富，软件具有多种通讯处理功能，成为人机界面系统的重要特点。
西门子电缆随着现代科技的发展，人机工程学中的界面技术也在不断发展。它越来越受到人们的关注和重视。艺术设计也走进了人机界面设计中，从字面上看，“艺术设计”很容易使人产生误解。因为冠上“艺术”二字，它常常于艺术创作相混淆。其实，艺术设计是就设计具有一定的艺术成分和艺术意义而言的，它不是艺术创作（纯艺术），而是指非艺术的，尤其是非纯艺术的物质产品的设计，它的产品对象主要是批量生产的工业化产品，包括软件产品。之所以有艺术二字，在于它具有艺术的某些特质和一定的审美价值。
艺术设计作为一工程技术与美学艺术相结合的设计体系，不同于技术设计（如机械设计和电气设计）技术设计旨在解决物与物之间的关系，包括产品的内部功能、结构、传动原理、组装条件的等。而艺术设计则旨在解决物与物关系的同时。还侧重解决物与人的关系，设计产品的外观造型、形体布局、装饰效果、色彩搭配等。艺术设计要考虑产品对人的心理、生理的作用，从而提高产品在市场上的竞争力。艺术设计也不同于纯艺术，它首先应满足消费者的物质需求，以实现功能为目的，其次才是满足精神上的需求。它对产品的外形、图案、装饰、色彩的关注，必须以特定的功能和内部结构为基础。
2 人机界面布局的艺术性
人机界面在发展到完成预定的任务和功能后，越来越多的研究表明如果界面布局不合理，就会影响操作的功效，同时也会引起人的差错率的升高。随着时代的发展、技术的进步，人们的审美情趣也在发生变化，产品的外观界面渗入了更多的艺术与技术充分，设计时更加强调几何造型，使界面形式单纯明快、轮廓简单。
产品的界面设计要有比例与尺度、均衡与稳定、统一与变化、节奏与韵律等多种形式的协调搭配。与界面交互的是人，所以它的布局设计要符合人生理特性，它的形状和大小要符合视觉范围，一般一个产品生产后，人机交互的一些因素就固定了，如距离等。因此，人机界面的设计一定要谨慎，细心。
任何的界面都可以归纳为点、线、面、体的组成。点在几何意义上是线与线的交叉点，没有大小和形状之分，只有位置之分。但是在界面功能造型设计时，点的不同组合形式会给人有一种张力感和吸引感，不同大小，不同距离和方位的点会使人感到远近、节奏和空间层次的变化。在产品设计中，在一定范围内往往把产品的按键、旋钮、开关、螺钉、指示灯、等元素作为点来处理，以不同的形式在空间上进行安排，起到点缀、呼应、平衡视觉的作用以满足人机工程学原理和人的易操纵性。线在几何意义上的定义是点的运动轨迹没有粗细，只有长度和方向；但是在人机界面设计中的线却有着更多的造型意义，各种不同的线条可以表示不同的性格和表情：直线给人以速度、紧张、锐利、明快、简洁之感；细长的直线给人的感觉是纤细、锐利、流畅；粗短的直线表示厚重、朴实、雄浑、不流畅；水平线表示稳定、沉着、冷峻；曲线给人以活力、动势、自由、丰满的感觉。对单调的面对视觉刺激集中，信号感强，但有时给人以单调和呆板之感，而组合型变化比较丰富。平面立体由平面为成，具有轮廓明朗、肯定的特点，给人以刚劲、结实、饱满、流畅的动态感。
3 人机界面色彩设计的艺术性
色彩的设计是人机界面的一个重要组成部份，它直接与人产生强烈的感觉，有时比形状更具有强烈、更具有积极的作用。
3.1色彩的设计要满足产品的功能要求，以便有利于产品功能的发挥并取得良好的功能效果。
例如，武器系统的界面要用比较庄重的颜色和迷彩，减少敌方探测到的概率，这样就提高了它的生存力，使其发挥其功能作用。
3.2色彩的设计要满足人机相适应的要求
色彩设计得当，使得操作者心情愉快舒畅、有安全感，这样带来的结果是操作准确可靠，工作效率高，不容易产生疲劳，并能维护身心健康。例如，武器系统内部显示器人机界面中的色彩设计要照顾到人的眼睛的生理特点，不要用大面积的高纯度的色相，这样会使得人的眼睛产生疲劳。
3.3色彩的设计要满足作业环境的要求
尤其是硬件界面的色彩设计，应该考虑产品的使用环境。就地理位置来说，在寒冷地区使用的产品一般用暖色，使人有温暖的感觉，在心理上得到平衡；在热带地区使用的产品，一般用冷色，使得操作者感到凉爽而心情平静。例如医疗卫生设备，其工作环境要求干净、整洁、卫生、安静，因此应当采用浅淡、明快、柔和的冷色调或暖色调，让医务人员能对病人进行认真而又仔细的治疗，及时发现脏污进行清洗，同时也使得病人感到安全、亲切。
3.4色彩的设计要符合时代的审美要求
由于生产力和科学技术的发展以及社会环境的变化，人民生活水平和生活档次会发生改变，审美标准和对美的追求也会不同。人们对某些颜色带有倾向性的偏爱，这些颜色在某个时期或某个地区甚至在世界范围里，受到人们的欢迎并广泛流行，成为所谓的流行色。由于流行色具有强烈的时代气息和新奇性能适应人爱好变化的心理，因而流行色在一个时期内会特别引人注目并成为广泛使用的颜色。产品的色彩，在有条件的情况下，也因充分考虑使用流行色，以符合配色的时代性要求。
西门子电缆一般来说，流行色格调新颖、时代感强、投人所好，加上广告和宣传的作用，为色彩的流行和产品的创造了条件。流行色有时会受到国际重大事件的影响，激发起人们对某种色彩的追求，以表达人们对未来的、理想和感情。
4 人机界面设计的“人文关怀”
设计是为人设计，人是设计的出发点和根本归宿点，在与人交互的各种界面，特别是座、手等的设计更加要体现人文关怀。
4.1“座”的界面设计
座椅一般分为三种：为工作座椅。这类座椅用于办公室各种坐姿操作场所。设计是因将舒适性与操作效率一并考虑。靠背根据工作性质，可以上下调节或前后调节，好支撑在4～5节腰椎处。座面应近于水平，座椅高度应可调。第二是休息座椅，这类座椅适用于休息室及各种交通运输工具中，如飞机、汽车、火车、轮船中的乘客座椅。这类座椅应以舒适性作为设计重点。第三类是多功能座椅。使用于多种场合，现代座椅设计倾向于这种设计。
4.2“手”的界面设计
手的界面设计主要是指与手接触相关的界面设计，包括按压的界面、旋转的界面、握的界面、捏的界面等。手是操纵各种设备的主要方面，手的界面设计不合理，会导致多种上肢职业病甚至全身性的伤害，因此，在进行手的界面设计时，应该遵守解剖学原则和人机工程学原则。在设计时必须考虑要与操作者身体成比例，使操作者发挥大效率，同时还要考虑作业者的性别、年龄、训练情况和身体素质上的差异。
5 结束语
人机界面作为人与机器的信息交互的枢纽，直接影响着人的作业绩效，只有在设计时充分考虑到人的因素，和人机交互的原理，才能够达到人与机器的佳配合，也才能够充分发挥人的作业能力，大限度的利用好机器。
PLC控制系统
根据装置工作要求，选用性价高的AB公司的Controllogix系列可编程控制器构建冗余的控制系统。PLC中CPU采用两套1756－L55 ControlLogix5555 Controller，设置1个主站（CPU模件），5个分站(IO模件)，主站CPU与分站I/O通过ControlNet网络通讯, 开关量输入、输出模件选用32点，模拟量输入模件选用16点，模拟量输出选用8点。PLC系统网络结构图如图2所示。
3．2 监控站
监控站选用两台研华工业控制计算机和高性能工业监控软件RSView32（视窗控制中心），与PLC控制单元之间采用工业以太网进行通讯。完成整个系统的工艺流程、设备运行状态的显示和监控、实现曲线的显示、历史数据的保存、权限管理、操作查询、报警、打印等功能。
3．3 仪表系统
仪表系统由压力及温度变送器、流量计、液位计、PH值表、酸度计、碱度计、硅酸根检测仪、导电度检测仪、压力及压差开关等构成，主要完成水箱液位、管道压力、进出水流量、水温度、水质检测，并通过检测值，进行工艺自动控制与调节。
3．4 现场控制设备
现场控制设备由水泵、风机、气动阀门、电动门、调节阀等构成，其中水泵、风机由电机控制，气动门由电磁阀控制。
4自动化软件设计
化学水处理自动化控制系统的软件包括上位机、下位机两部分。
4．1 上位机软件设计
上位机软件采用Windows2000操作系统，组态平台为RSView32。上位机实现的功能为：数字显示化学水处理系统中的水箱液位、管道压力、进出水流量实时值与累积值、水温度、水质检测，记录这些参数的历史变化，在设定的上限与下限值发出语音报警、记录到报警历史以便查询。各设备的运行、故障等状态显示，各设备的启动、停止操作，并进行操作记录，以便查询；出现每个设备故障时发出声音报警并记录故障情况（故障时刻、故障类型等），方便进行事故分析。重要参数、报警、故障都可以报表打印。
编程电缆从化学水程控系统上位机监视画面由参数画面、弱酸阳离子交换主画面、曝气水箱系统画面、过滤器A和B画面、弱酸离子交换画面、软化水系统画面、反渗透主画面、反渗透装置画面、反渗透水箱画面、反渗透辅助系统画面、除盐水主画面、一级混床系统画面、二级混床系统画面、酸系统画面、碱系统画面、中和池系统画面、树脂存贮画面、除盐水箱画面、手操器画面、启动方式画面、检修设置画面、历史趋势画面、报警汇画面、数据汇画面、记录画面、登录画面和管理员画面组成。
4．2 下位机软件设计
下位机采用AB公司开发的RSLogix 5000软件对PLC进行编程和对PLC配置进行维护。编制的软件主要包括信号获取处理、流量的累积、运行时间的累积，传到上位机显示，接受上位机的操作、判断自动控制条件对水泵风机、气动阀门进行逻辑控制，完成化学水处理过程。
5系统实现功能
水处理程控系统具有：运行方式选择；设备故障自动报警；实现了现场信息采集、处理、操作显示等完善的功能。并且保留了就地控制功能。在控制室，运行人员通过控制系统能对整个工艺系统进行集中监视、管理和顺序控制，并可实现远方手操。提供就地手操、远方手动操作、自动顺序控制三种控制方式，工艺系统中被控对象的状态在CRT上显示。
5．1 就地手操控制
所有气动阀、电动门、水泵和风机都保留就地控制方式，即使在程控系统完全故障的情况下还可以通过就地控制实现手动水处理，保证机组锅炉的可靠用水。
5．2 远方手操控制
在选择远控方式时，操作人员可以在操作员站远程一对一操作气动阀、电动门、水泵和风机。
5．3 水处理过程自动控制
水处理程控系统在正常情况下主要运行在自动控制方式。按照化学水处理系统的设计要求，水处理过程程序自动控制包括：除铁与弱酸离子交换过程自动控制，反渗透装置自动控制过程，混合离子交换过程自动控制。在除铁与弱酸离子交换过程自动控制过程中，当过滤器已经运行了24小时、或进出水压差达到0.1Mpa、或入口累积流量达到2880吨，就自动进行反洗，备用的过滤器投入运行；当阳离子交换器运行48小时、或入口累积流量达到6240吨，就自动进行再生。在反渗透装置停止自动控制过程时，自动完成反渗透冲洗过程。在混合离子交换过程自动控制中，当混合离子交换器运行1200小时、或入口水流量累积达到18000吨、或出口水导电度高于0.2us/cm、或出口硅酸根高于0.02ug/L，就自动进行再生，备用的混床投入运行。
