简介带电磁启动的直动式方向滑阀/德国力士乐 R900589988 4WE10J3X/CG24N9K4
产品说明
WE 型方向阀为电磁线圈操作方向滑阀。该阀控制流体的启动、停止和方向。

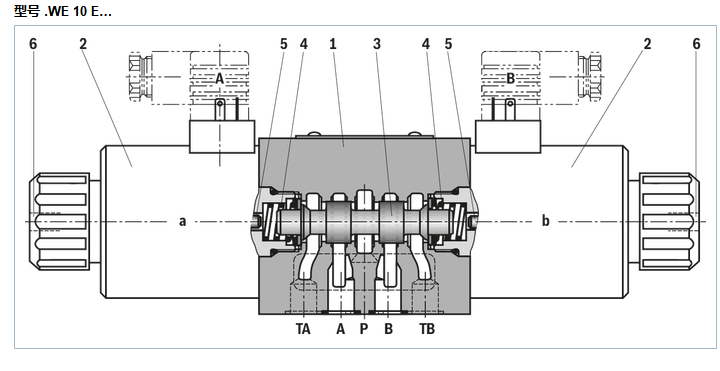

这些方向阀的基本构成为壳体 (1)、一个或两个电子线圈 (2)、控制阀芯 (3) 和复位弹簧 (4)。在断电情况下，控制阀芯 (3) 由复位弹簧 (4) 固定在中心位置或初始位置（型号“O”除外）。控制阀芯 (3) 由带湿式插脚的电子线圈 (2) 启动。
电子线圈 (2) 的力通过推杆 (5) 作用在控制阀芯 (3) 上并将后者从其静止位置推到所需的端位置。这可实现从 P 至 A 和从 B 至 T 或从 P 至 B 和从 A 至 T 的所需流向。
在电子线圈 (2) 断电后，复位弹簧 (4) 将控制阀芯 (3) 推回其静止位置。
手动应急操作 (6) 允许在不给线圈通电的情况下手动切换阀。
要确保正常运行，请确保将线圈的压力腔注满液压油。
特征
三位四通、二位四通或二位三通型号
高功率线圈
油口安装面符合 ISO 4401-05-04-0-05
在油中接通的交流电压电磁铁（带可拆卸的线圈）
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气接口有单只插头连接和中央连接
辅助操纵装置，可选
注意事项：
不得为电磁线圈喷漆。 ▪
手动应急操作仅可在油箱压力高达约 50 bar 的情况下启动。请勿损坏用于手动应急操作的孔！ ▪
（特殊的操作工具，需单独订购，物料号为 R900024943）。当手动应急操作受阻时，必须禁止启动反向线圈！
必须禁止同时启动一个阀的 2 个线圈。 ▪
使用经可用于 105° C 以上工作温度的电缆。 ▪
当关闭电磁线圈时，将产生电压峰值，这可能会导致连接的控制电子元件出现故障或损坏。用户必须提供合适的电路来限制电压峰值。必须注意，在反并联形式中切换的二极管会延长关闭时间。 ▪
可以在双倍电压下操作单个连接和电源电压为 12 V 或 24 V 的阀，以减少切换时间。为此，必须通过脉宽调制在 100 毫秒后将电压减少到公称阀电压。允许的大切换频率为 5 1/s。 ▪
由于可能出现板卡过载的情况，因此使用对中连接的阀不得以双倍电压操作。
