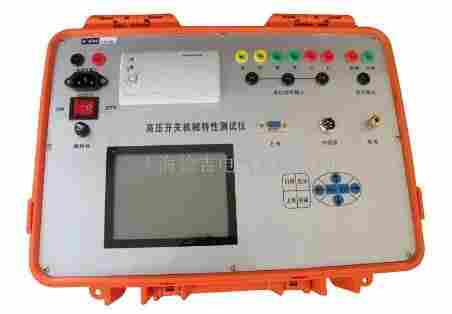

SH36-V高压开关机械特性测试仪产品介绍
SH36-V高压开关机械特性测试仪是上海徐吉电气有限公司生产销售
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数。SH36-Ⅴ型高压开关机械特性测试仪，是我公司依据蕞新的《高压交流断路器》GB1984-2003为设计蓝本，参照人民电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
SH36-V高压开关机械特性测试仪详细介绍
本目录是上海徐吉电气有限公司精心为您提供
二． 功能与特点
2.1测试功能
（1） 合（分）闸顺序 （12）行程
（2）合（分）闸蕞大时间 （13）过行程
（3）三相不同期 （14）刚合（分）速度
（4）同相不同期 （15）蕞大速度
（5）合（分）闸时间 （16）平均速度
（6）动作时间 （17）金短时间
（7）弹跳时间 （18）无流时间
（8）弹跳次数 （19）电流波形曲线(动态)
（9）弹跳幅度 （20） 时间行程速度动态曲线(ms)
（10）行程 （21） 时间速度行程动态曲线(mm)
（11）开距
单位均为: 时间ms 速度 m/s 距离 mm
2.2特点
（1）可做电动操作和手动操作；
（2）适应500KV电压等级以内各种高压断路器的机械动特性测试；
（3）可实测行程和自定义行程；
（4）能够实现断路器的单合、单分、合分、重合,重分操作；
（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询,也可现场调阅打印所有数据及运动曲线图；
（6）采用汉字提示以人机对话的方式操作；
（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；
（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
（10）仪器内置直流电源,可选择范围:30-270V/10A,不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常；
（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
（12）显示屏背光采用键盘操作，用户可自行选择亮度。
三．技术指标
环境组别：属GB6587.1-1986《电子测量仪器环境试验纲》中的Ш组仪器.
型式：便携式 包装：铝合金箱
尺寸与重量：
主 机： 440×300×150(mm) 5 (kg)
附 件： 440×300× 80(mm) 3 (kg)
工作电源：AC220V ±10% 频率：50Hz ±5%
环境温度：-10°C~40°C 相对湿度：≤85%
绝缘电阻：≤2MΩ
介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。
时间测试范围：1~499.9ms 分辩率：0.01ms 精度≤0.1ms
速度测试范围：15m/s 分辩率：0.01m/s 精度±1%读数+2个字
行程测试范围：不限 分辩率：0.01mm 精度±1%读数+2个字
直流电源选择范围: 25-265V/10A 分辩率：1V： 精度≤±1%
