PXM459-001BA485-I压力传感器-美国Omega原装

产品描述
METRIC SERIES

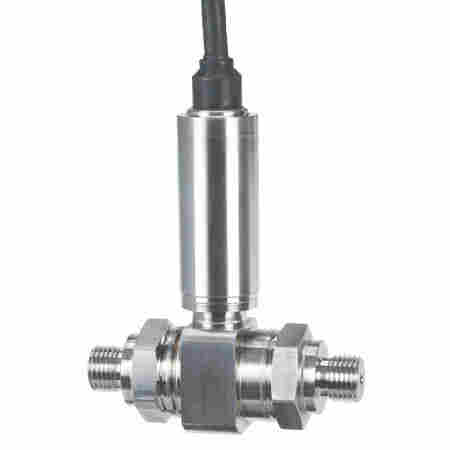

这些坚固耐用的不锈钢传感器非常适合仅传感器的一侧需要接触湿的介质的工业、汽车或航空应用。这些湿／干传感器具有微加工硅系列传感器的性能，但价格比湿／湿型号更低。这些传感器可用于测试工作台、过滤器监控、气流、工厂或气动空气、皮托管、空气速度以及其他工业或航空应用，这些应用中需要非常坚固耐用的湿／干传感器。固态硅芯使传感器具有很长的、可靠的使用寿命，还具有的长期稳定性。为了实现其高精度和高稳定性，PXM409系列传感器将的 硅传感器的温度、压力和输出性能的数字映射同定制ASIC相结合，在温度和压力参数范围内提供动态热补偿。

通用规格
精度: 0.08% BSL （综合线性度、滞后性和重复性）
传感器壳体与任何电缆之间的小电阻: 100 MΩ
工作温度:
mV/V及5～10 Vdc输出: -45 ～ 121°C (-49 ～ 250°F)
mA输出: -45 ～ 115°C (-49 ～ 239°F)
补偿温度范围:
25 ～ 350 mb: -17 ～ 85°C (1 ～ 185°F)
1 ～ 70 bar: -29 ～ 85°C (-20 to 185°F)
热精度:补偿温度范围内量程偏移的百分数%
25 ～ 350 mb: 零点/量程±1.00%
1 ～ 70 bar: 零点/量程 ±0.50%
压力循环: 至少100万次
长期稳定性（1年）: ±典型值为满量程的±0.1%
带宽: DC ～ 1 kHz（典型）
响应时间: <1 ms
CE合规性: 符合EN61326-1：2006关于工业场所的要求
冲击: 50 g, 11 mS 半正弦波冲击，横轴及纵轴
振动: 5-2000-5 Hz, 30分钟周期，曲线L，Mil-Spec 810，图514-2-2，纵轴及横轴
介质兼容性:
高压侧: 和316L不锈钢兼容的所有液体和气体
低压侧: 清洁、干燥、非离子的气体
管路/静态压力: 同时应用于两侧时大为35 bar
耐受压力（差压）:
25 mb量程=量程的10倍
70 mb量程=量程的6倍
170 mb～50 bar量程=量程的4倍
70 bar量程=量程的3倍
高压侧围阻压力（差压）:
25 mb～350 mb量程: 达70 bar
1～70 bar量程:达200 bar
压力端口: G¼ 外螺纹
电气终端:
PX409: 2 m (6')电缆
PX409C: 2 m (6')电缆，带1⁄2 NPT线管螺纹
PX419: 微型DIN（含配对连接器）
PX459: M12连接器
重量: 大200 g (7 oz)

规格:
精度： 0.08%BSL（综合线性度、滞后性和重复性）
传感器壳体与任何电缆之间的
小电阻： 100 MΩ
工作温度：
mV/V及5～10 Vdc输出： -45～121°C (-49～250°F)
mA输出： -45～115°C (-49～239°F)
补偿温度范围：
25～350 mb： -17～85°C (1～185°F)
1～70 bar： -29～85°C (-20～185°F)
热精度：
零点
量程 补偿温度范围内量程偏移的百分数%
25～350 mb： ±1.00% ±1.00%
1～70 bar： ±0.50% ±0.50%
压力循环： 至少100万次
长期稳定性（1年）： 典型值为满量程的±0.1%
带宽： DC～1 kHz（典型）
响应时间： <1 ms
CE合规性： 符合EN61326-1：2006关于工业场所的要求
冲击： 50 g，11 mS半正弦波冲击，
横轴及纵轴
振动： 5-2000-5 Hz，30分钟周期，
曲线L，Mil-Spec 810，图514-2-2，纵轴及横轴
介质兼容性：
高压侧： 和316L不锈钢
兼容的所有液体和气体
低压侧： 清洁、干燥、非离子的气体
管路/静态压力： 同时应用于两侧时大为35 bar
耐受压力（差压）： 25 mb量程=量程的10倍
70 mb量程=量程的6倍
170 mb～50 bar量程=量程的4倍
70 bar量程=量程的3倍
侧围阻压力（差压）：
25 mb～350 mb量程： 达70 bar
1～70 bar量程： 达200 bar
压力端口： G¼外螺纹
电气终端：
PX409： 2 m (6')电缆
PX409C： 2 m (6')电缆，带½ NPT
线管螺纹
PX419： 微型DIN
 （含配对连接器）
PX459： M12连接器
重量： 大200 g (7 oz)

产品编号   产品描述


PXM409-025HDDUV Range 25 mbar (hPa), 25 mbar w/d Diff Pressure

PXM409-350HDDUV Range 350 mbar (hPa), 350 mbar w/d Diff Pressure

PXM409-070BDDUV Range 70 bar, 70 bar w/d Diff Pressure

Mini DIN Termination

PXM419-025HDDUV Range 25 mbar (hPa), 25 mbar w/d Diff Pressure

PXM419-007BDDUV Range 7 bar, 7 bar w/d Diff Pressure

PXM419-050BDDUV Range 50 bar, 50 bar w/d Diff Pressure


M12 Termination

PXM459-025HDDUV Range 25 mbar (hPa), 25 mbar w/d Diff Pressure

PXM459-010BDDUV Range 10 bar, 10 bar w/d Diff Pressure

PXM459-035BDDUV Range 35 bar, 35 bar w/d Diff Pressure



PXM409-025HDDUV
PXM409-070HDDUV
PXM409-170HDDUV
PXM409-350HDDUV
PXM419-025HDDUV
PXM419-070HDDUV
PXM419-170HDDUV
PXM419-350HDDUV
PXM459-025HDDUV
PXM459-070HDDUV
PXM459-170HDDUV
PXM459-350HDDUV
PXM409-001BDDUV
PXM409-002BDDUV
PXM409-007BDDUV
PXM409-010BDDUV
PXM409-035BDDUV
PXM409-050BDDUV
PXM409-070BDDUV
PXM409-17.5BDDUV
PXM409-3.5BDDUV
PXM419-001BDDUV
PXM419-002BDDUV
PXM419-007BDDUV
PXM419-010BDDUV
PXM419-035BDDUV
PXM419-050BDDUV
PXM419-070BDDUV
PXM419-17.5BDDUV
PXM419-3.5BDDUV
PXM459-001BDDUV
PXM459-002BDDUV
PXM459-007BDDUV
PXM459-010BDDUV
PXM459-035BDDUV
PXM459-050BDDUV
PXM459-070BDDUV
PXM459-17.5BDDUV
PXM459-3.5BDDUV
