SIEMENS上海湘堰自动化设备有限公司(价格需要来电咨询) 是西门子工业自动化与驱动技术集团授权合作伙伴!
联系人：李海涛（销售工程师）
24小时销售及维修热线：
Q Q : 283144200
电话：
传真：
地址：上海市金山区泾波路999弄7栋94号（原装全新，质保一年）
上海湘堰自动化设备有限公司 在经营活动中精益求精，具备如下业务优势：
SIEMENS 可编程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 触摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流传动装置
1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全数字直流调速装置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 数控 伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驱动 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
触摸屏系列，《规格有》0P,TP,KP,MP,TD,KTP《尺寸15寸《12寸《10寸《8寸《7寸《5.7寸《4.5寸《4寸《3寸
西门子PLC《CPU》《数字量模块》《模拟量模块》《功能模块》《通讯模块》
西门子变频器《MM440》《MM430》《MM420》
西门子伺服数控系统《840D系统》《820D系统》《808D》《802S》
PLC备件《DP电缆》《DP接头》《内存卡》《连接器》《通讯网卡》《CP卡》

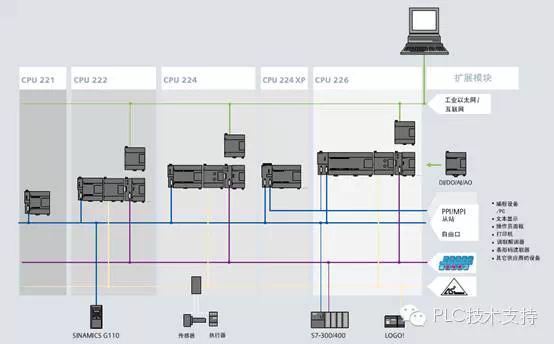

一、S7-200 CPU的通信口介绍
型号不同的S7-200 CPU具有一到两个RS-485通信口。CPU221、CPU222、CPU224有一个通信口；CPU224 XP、CPU226有两个通信口。
S7-200CPU上的通信口各自独立，每个通信口都有自己的网络地址、通信速率等参数设置。通信口的参数在编程软件Micro/WIN的“系统块”中查看、设置，新的设置在系统块下载到CPU中后起作用。
S7-200CPU上的通信口支持的通信协议有：
① PPI协议：西门子专为S7-200开发的通信协议
② MPI协议：不完全支持，只能作从站
③ 自由口模式：由用户自定义的通信协议，用于与其他串行通信设备通信（如串行打印机等）。
S7-200编程软件Micro/WIN提供了通过自由口模式实现的通信功能：
USS指令库：用于S7-200与西门子变频器（MM4系列、SINAMICS G110和老的MM3系列）
ModbusRTU指令库：用于与支持Modbus RTU主站协议的设备通信
S7-200 CPU上的两个通信口基本一样，没有什么特殊的区别。它们可以各自在不同的模式、通信速率下工作；它们的口地址甚至也可相同。
分别连接到CPU上两个通信口上的设备，不属于同一个网络。S7-200 CPU不能充当网桥的作用。

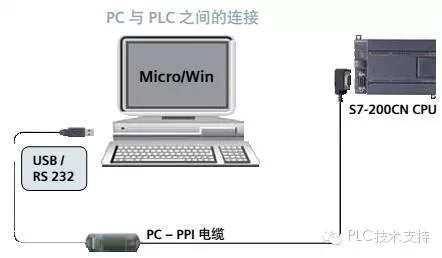

二、CPU通信口的连接
CPU通信口可以与以下设备连接
① 安装了编程软件Micro/WIN的编程电脑
② 其他S7-200 CPU的通信口
③ S7- 300/400的MPI通信口
④ 西门子的HMI设备（如TD 200、TP170micro、TP170、TP270等）
⑤ OPC Server（PC Access V1.0）
⑥ 其他串行通信设备
⑦ 第三方HMI
三、常问问题
问：S7-200 CPU上的通信口是否可以扩展？
答：不能扩展出与CPU通信口功能完全一样的通信口。
在CPU上的通信口不够的情况下，可以考虑：购买具有更多通信口的CPU
考察连接设备的种类，如果其中有西门子的人机界面（HMI，操作面板），可以考虑增加EM277模块，把面板连接到EM277上
问： S7-200 CPU上的通信口，通信距离究竟有多远？
答：《S7-200系统手册》上给出的数据是一个网段50m，这是在符合规范的网络条件下，能够保证的通信距离。凡出50m的距离，应当加中继器。加一个中继器可以延长通信网络50米。如果加一对中继器，并且它们之间没有S7-200 CPU站存在（可以有EM277），则中继器之间的距离可以达到1000米。符合上述要求就可以做到非常可靠的通信。
实际上，有用户做到了过50m距离而不加中继器的通信。西门子不能保证这样的通信一定。
用户在设计网络时，应当考虑到以下几个因素：
① S7-200 CPU上的通信口在电气上是RS-485口，RS-485支持的距离是1000m
② S7-200 CPU上的通信口是非隔离的，需要注意保证网络上的各通信口电位相等
③ 信号传输条件（网络硬件如电缆、连接器，以及外部的电磁环境）对通信与否的影响很大
问: PC/PPI电缆是否可以延长？
答: PC/PPI电缆的标准长度是5米。PC/PPI电缆的RS-485端符合RS-485电气标准，有些用户延长了电缆，做到了过5米距离的通信。(西门子不能保证这种做法一定。)
在PC/PPI电缆的RS-485端加一个9针插座，通过插座再外加电缆延长。电缆需要从RS-485一侧的插头取得24V电源供应。
订货号 注释
ET200S
接口模板
6ES7 151-1AA05-0AA1 标准型接口模块 IM151-1与90度网络接头（不带编程口）组合件 （6ES71511AA050AB0*1 6ES79720BA120XA0*1）
6ES7 151-1AA05-0AA4 标准型接口模块 IM151-1与35度网络接头（不带编程口）组合件 （6ES71511AA050AB0*1 6ES79720BA410XA0*1）
6ES7 151-1AA05-0AA5 标准型接口模块 IM151-1与快速连线网络接头（不带编程口）组合件 （6ES71511AA050AB0*1 6ES79720BA520XA0*1）
6ES7 151-1AA05-0AB4 标准型接口模块 IM151-1与35度网络接头（带编程口）组合件 （6ES71511AA050AB0*1 6ES79720BB410XA0*1）
6ES7 151-1AA05-0AB5 标准型接口模块 IM151-1与快速连线网络接头（带编程口）组合件 （6ES71511AA050AB0*1 6ES79720BB520XA0*1）
6ES7 151-1AB02-0AB0 ET 200S IM 151 光纤接口模板
6ES7 151-1BA02-0AB0 高性能型接口模块 IM151-1
6ES7 151-1CA00-0AB0 基本型接口模块 IM151-1
6ES7 151-7AB00-0AB0 ET 200S IM 151 带CPU 光纤接口模板
6ES7 138-4HA00-0AB0 DP-主站模块（for CPU only)
光纤附件
6GK1 901-0FB00-0AA0 单工连接器（100个）
6ES7 195-1BE00-0XA0 插头适配器（50个）
电源模板
6ES7 138-4CA01-0AA0 PM-E DC 24V 用于电子模板
6ES7 138-4CB11-0AB0 PM-E DC 24V 至 AC 120/230V 用于电子模板
6ES7 138-4CF03-0AB0 总线安全型电源管理模块PM-E；24V 直流
电子模板
开关量输入模板
6ES7 131-4BB01-0AA0 2路开关量输入 24VDC 标准 （5块）
6ES7 131-4BB01-0AB0 2路开关量输入 24VDC 高性能 （5块）
6ES7 131-4BD01-0AA0 4路开关量输入 24VDC 标准 （5块）
6ES7 131-4BD01-0AB0 4路开关量输入 24VDC 高性能 （5块）
6ES7 131-4BD51-0AA0 4路开关量源输入 24VDC 标准 （5块）
6ES7 131-4CD00-0AB0 4路开关量输入 UC 24V...48V 带 LED SF (组故障)每包装5个
6ES7 131-4EB00-0AB0 2路开关量输入 120VAC （5 块）
6ES7 131-4FB00-0AB0 2路开关量输入 230VAC （5 块）
6ES7 131-4RD00-0AB0 4路开关量输入 DC 24V NAMUR 15 MM 宽，带LED SF ，每包装5个
开关量输出模板
6ES7 132-4BB01-0AA0 2路开关量输出 24VDC 0,5A 标准 （5块）
6ES7 132-4BB01-0AB0 2路开关量输出 24VDC 0,5A 高性能 （5块）
6ES7 132-4BD02-0AA0 4路开关量输出 24VDC 0,5A 标准 （5块）
6ES7 132-4BB31-0AA0 2路开关量输出 标准型 直流24V/2A，每包装5个
6ES7 132-4BB31-0AB0 2路高性能型开关量输出 直流24V/2A，每包装5个
6ES7 132-4BD32-0AA0 4路开关量输出 24VDC 2A 标准 （5块）
6ES7 132-4FB01-0AB0 2路开关量输出 交流120/230V，每包装5个
6ES7 132-4HB01-0AB0 2路继电器输出 24VDC/230VAC 5A （5块）
6ES7 132-4HB10-0AB0 2路继电器输出 继电器直流24V-48V/5A，交流24V-230V/5A（5块）
模拟量输入模板
6ES7 134-4FB01-0AB0 2路模拟量输入 电压信号 标准
6ES7 134-4FB52-0AB0 2路高速型模拟量输入 电压 /-10V；模块周期时间： 1MS
6ES7 134-4LB02-0AB0 2路模拟量输入 电压信号 高性能 (16位)
6ES7 134-4GB01-0AB0 2路模拟量输入 电流信号 标准 2线制
6ES7 134-4GB52-0AB0 2路高速型模拟量输入 I-2线 4 - 20MA；模块周期时间： 1MS，
6ES7 134-4GB11-0AB0 2路模拟量输入 电流信号 标准 4线制
6ES7 134-4GB62-0AB0 2路高速型模拟量输入 I-4线 4 - 20MA；模块周期时间： 1MS
6ES7 134-4MB02-0AB0 2路模拟量输入 电流信号 高性能 (16位) 2线制
6ES7 134-4JB51-0AB0 2路模拟量输入 RTD热电阻信号
6ES7 134-4JB01-0AB0 2路模拟量输入 热电偶信号
6ES7 134-4NB01-0AB0 2路高性能型模拟量输入 热电偶信号，带内部温度补偿
6ES7 134-4NB51-0AB0 2路高性能型模拟量输入 RTD热电阻信号， 带线电阻的内部补偿
模拟量输出模板
6ES7 135-4FB01-0AB0 2路模拟量输出 电压信号 标准
6ES7 135-4GB01-0AB0 2路模拟量输出 电流信号 标准
6ES7 135-4LB02-0AB0 2路模拟量输出 电压信号 高性能 (16位)
6ES7 135-4MB02-0AB0 2路模拟量输出 电留信号 高性能 (16位)
功能模板
6ES7 138-4DA04-0AB0 1个计数器24V/100KHZ
6ES7 138-4DB03-0AB0 SSI ***位置检测模板
6ES7 138-4DD00-0AB0 2 Pulse (pulse width modulation, timer)
6ES7 138-4DC00-0AB0 STEP1 步进电机模板
6ES7 138-4DF01-0AB0 1 SI 通讯模板(RS232 RS422 RS485 串行接口)
6ES7 138-4DF11-0AB0 1个 SI 串行接口，单通道，RS232/422，485 MODBUS/USS
6ES7 138-4DL00-0AB0 1 POS-U 定位模板 带数字量输出 用于 5V/24V 增量编码器
6ES7 138-4GA00-0AB0 4 个IQ-SENSE 直流24VC，每包装5个
端子模块
6ES7 193-4CC20-0AA0 TM-P15S23-A1 f. PM//2x3 电源模块螺钉型端子
6ES7 193-4CC30-0AA0 TM-P15C23-A1 f. PM/2x3 电源模块弹簧型端子
6ES7 193-4CD20-0AA0 TM-P15S23-A0 f. PM/2x3 电源模块螺钉型端子
6ES7 193-4CD30-0AA0 TM-P15C23-A0 f. PM/2x3 电源模块弹簧型端子
6ES7 193-4CE00-0AA0 TM-P15S22-01 f. PM/2x2 电源模块 螺钉型端子
6ES7 193-4CE10-0AA0 TM-P15C22-01 f. PM/2x2 电源模块弹簧型端子
6ES7 193-4CA20-0AA0 TM-E15S24-A1 f. EM/2x4 电子模块螺钉型端子 （5块）
6ES7 193-4CA30-0AA0 TM-E15C24-A1 f. EM/2x4 电子模块弹簧型端子 （5块）
6ES7 193-4CB20-0AA0 TM-E15S24-01 f. EM/2x4 电子模块螺钉型端子 （5块）
6ES7 193-4CB30-0AA0 TM-E15C24-01 f. EM/2x4 电子模块弹簧型端子 （5块）
6ES7 193-4CB00-0AA0 TM-E15S23-01 f. EM/2x3 电子模块螺钉型端子 （5块）
6ES7 193-4CB10-0AA0 TM-E15C23-01 f. EM/2x3 电子模块弹簧型端子 （5块）
6ES7 193-4CA40-0AA0 TM-E15S26-A1 für EM/2x6 电子模块螺钉型端子 （5块）
6ES7 193-4CA50-0AA0 TM-E15C26-A1 für EM/2x6 电子模块弹簧型端子 （5块）
6ES7 193-4JA00-0AA0 SIMATIC DP，ET 200S备件终端模块
附件
6ES7 193-4GA00-0AA0 终端模块TM-P和TM-E，电源导轨 3 x 10 MM,每包5个
6ES7 193-4GB00-0AA0 终端元件，用于绞线屏蔽与电源导轨的连接，每包5个
ET200M:
6ES7 153-1AA03-0XA1 IM153-1接口模块与90度网络接头（不带编程口）组合件 （6ES71531AA030XB0*1 6ES79720BA120XA0*1）
6ES7 153-1AA03-0XA4 IM153-1接口模块与35度网络接头（不带编程口）组合件 （6ES71531AA030XB0*1 6ES79720BA410XA0*1）
6ES7 153-1AA03-0XA5 IM153-1接口模块与快速连线网络接头（不带编程口）组合件 （6ES71531AA030XB0*1 6ES79720BA520XA0*1）
6ES7 153-1AA03-0XB4 IM153-1接口模块与35度网络接头（带编程口）组合件 （6ES71531AA030XB0*1 6ES79720BB410XA0*1）
6ES7 153-1AA03-0XB5 IM153-1接口模块与快速连线网络接头（带编程口）组合件 （6ES71531AA030XB0*1 6ES79720BB520XA0*1）
6ES7 153-2AR03-0XA1 IM153冗余套件高性能型2个153－2和1个IM/IM总线模板与90度网络接头（不带编 程口）组合件（6ES71532AR030XA0*1 6ES79720BA120XA0*2）
6ES7 153-2AR03-0XA4 IM153冗余套件高性能型2个153－2和1个IM/IM总线模板与35度网络接头（不带编 程口）组合件（6ES71532AR030XA0*1 6ES79720BA410XA0*2）
6ES7 153-2AR03-0XA5 IM153冗余套件高性能型2个153－2和1个IM/IM总线模板与快速连线网络接头（不 带编程口）组合件 （6ES71532AR030XA0*1 6ES79720BA520XA0*2）
6ES7 153-2AR03-0XB4 IM153冗余套件高性能型2个153－2和1个IM/IM总线模板与35度网络接头（带编程 口）组合件（6ES71532AR030XA0*1 6ES79720BB410XA0*2）
6ES7 153-2AR03-0XB5 IM153冗余套件高性能型2个153－2和1个IM/IM总线模板与快速连线网络接头（带 编程口）组合件（6ES71532AR030XA0*1 6ES79720BB520XA0*2）
6ES7 153-2BA02-0XA1 IM153-2接口模块高性能型(多连接12个模块)与90度网络接头（不带编程口）组 合件（6ES71532BA020XB0*1 6ES79720BA120XA0*1）
6ES7 153-2BA02-0XA4 IM153-2接口模块高性能型(多连接12个模块)与35度网络接头（不带编程口）组 合件（6ES71532BA020XB0*1 6ES79720BA410XA0*1）
6ES7 153-2BA02-0XA5 IM153-2接口模块高性能型(多连接12个模块)与快速连线网络接头（不带编程口 ）组合件 （6ES71532BA020XB0*1 6ES79720BA520XA0*1）
6ES7 153-2BA02-0XB4 IM153-2接口模块高性能型(多连接12个模块)与35度网络接头（带编程口）组合 件（6ES71532BA020XB0*1 6ES79720BB410XA0*1）
6ES7 153-2BA02-0XB5 IM153-2接口模块高性能型(多连接12个模块)与快速连线网络接头（带编程口） 组合件（6ES71532BA020XB0*1 6ES79720BB520XA0*1）
6ES7 153-2BB00-0XB0 IM153-2光纤接口模块
6ES7 195-1GF30-0XA0 有源总线模块的DIN导轨(530 MM)
6ES7 195-1GG30-0XA0 有源总线模块的DIN导轨(620 MM)
6ES7 195-7HA00-0XA0 有源总线模块BM PS/IM
6ES7 195-7HB00-0XA0 有源总线模块BM 2 X 40
6ES7 195-7HC00-0XA0 有源总线模块BM 1 X 80
6ES7 195-7HD10-0XA0 有源IM/IM冗余总线模板高性能型
6ES7 193-0CD40-7XA0 TB8的屏蔽连接端子
6ES7 390-5AB00-0AA0 端子元件 2 x 2-6mm
6ES7 390-5BA00-0AA0 端子元件 1 x 3-8mm
6ES7 390-5CA00-0AA0 端子元件 1 x 6-13,5mm
