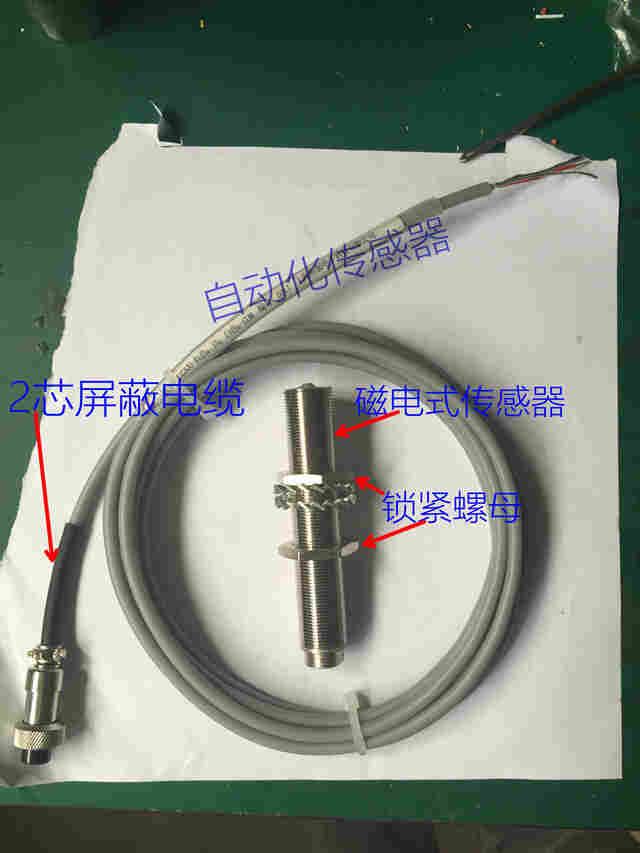

CZ300 两线制磁电转速传感器
应用领域
1. 电机、发电机输出轴转速测量监视、控制
2. 汽轮机、空分机转轴监视、控制
3. 风机、水泵输入转轴速度监视、控制
4. 机车、汽车速度显示、积算、报警控制
5. 计速度、计长度、计位移场合
6. 其他与速度、长度有关的各种工业、实验室等场合
概述
本厂两线制磁电转速传感器能将转角位移转换成电信号供计数器计算。非接触就能测量各种导磁材料如：齿轮、叶轮、带孔（或槽、螺钉）圆盘（或轴）的转速及线速度。 传感器具有体积小，结实可靠，寿命长，不需电源和润滑油等优点，与一般二次仪表均可配用。 □ 主要技术指标输出波形：近似正弦波（≥50r/min时）输出信号幅值：≥300mV 传感器铁蕊和被测齿顶间隙δ=0.5mm 被测齿轮模数m=2 齿数Z=60
应用领域：
1. 电机、发电机输出轴转速测量监视、控制
2. 汽轮机、空分机转轴监视、控制
3. 风机、水泵输入转轴速度监视、控制
4. 机车、汽车速度显示、积算、报警控制
5. 计速度、计长度、计位移场合
6. 其他与速度、长度有关的各种工业、实验室等场合
技术参数
测量范围： 50～10000r/min （60 齿），如需测量低转速请选CZ400转速传感器
输出波形： 近似正弦波（≥50r/min时）
输出幅值： 50r/min时≥300mv
工作温度： -10℃～120℃，-30℃～230℃（特殊定做）
接线方式： 两线制（无源）
安装间隙： 0.3～2mm
重 量： 约 120g
齿轮要求： 测速齿轮模数≥2（渐开线齿轮）
被测体应为导磁体，上有齿或凹槽
选型指南
CZ300 - A□□□ - B□□- C□□
|
A探头长 |
B螺纹规格 |
C引线形式 |
|||
|
080 |
80mm |
00 |
M16×1.0 |
00 |
直接引线 |
|
120 |
160mm |
01 |
M16×1.5 |
01 |
航空插头引线 |
|
250 |
250mm |
XX |
其他 |
|
|
|
XXX |
其他 |
|
|
|
|
注：常规订货电缆长为2.5米。
