SJ2009便携式指示表全自动仪
一、SJ2009便携式指示表全自动仪产品概述：
SJ2009便携式指示表全自动仪是一台按照规程自动控制指示表到有点，自动识别表盘读数，自动计算误差、产生检测报告的指示表仪器。它采用的光栅位移测控技术、进口电机控制系统，高分辨率CCD及新数字图像处理技术，实现指示表的全自动、高精度。采用计算机自动控制电机驱动光栅位移，不需要手工旋转手轮或微分筒；采用SJ2009软件自动采集当前数据，不需手工采样；采用CCD全真模拟人眼读取表盘并自动识别，不需要人眼观察、人工读数；在提高速度的同时，全面解放了体力和脑力。
仪操作简单，操作者只需装好指示表，在软件上选择表的类型、分度值和量程等参数，点击“开始”键，仪立即驱动指示表按规程进行，全过程不需操作者参与。结束后，软件会存储有数据，供用户查询和打印记录和结果（包括各点的数据列表，正、反程误差曲线，以及各种示值误差是否合格及合格级别等）。其速度比半自动仪快4-5倍。操作者可以强烈感觉到，检测效率大大提高，结果的不确定度明显优化，以前紧张劳累的工作现在变得轻松自如。
二、SJ2009便携式指示表全自动仪产品功能：
标准配置：
按新规程全自动百分表、千分表、杠杆表、内径表和大量程百分表；
全自动以上各类表的数显表；
全自动以上各类表的英制表；
具有半自动功能，用于表盘或刻度线有明显污损的指示表；
具有自动对零功能，前无需手动调整零位；
在过程中，具有差提示功能；
自动处理数据并进行判定；
可显示、打印历史记录，包括点误差数据的表格和曲线，规程中要求测量的各种示值误差，以及根据规程判定的结果；
可按指示表类型、生产单位、出厂编号、员、送检单位、设备编号、日期和有效日期等查询和管理记录；
可修改保存的记录和数据；
可从数据库中选定多条记录成批打印记录或者证书；
可将数据输出到Word文档；
具有备份和还原数据库功能。
可选配置：
可根据客户特殊需求，定制记录报表和证书的格式；
可根据客户需求定制标准。
三、SJ2009便携式指示表全自动仪性能特点：
显著特点：
u 外观新颖，体积小，重量轻，可折叠，易携带。

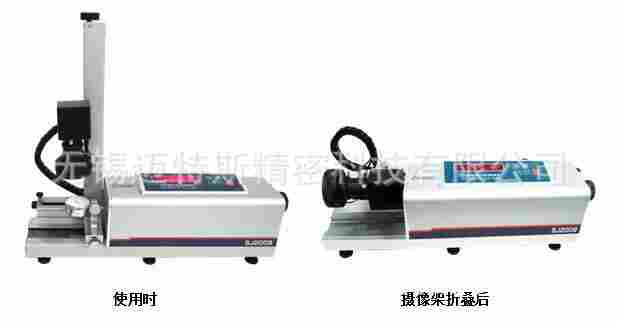

u 摄像支架可倒置横放，易包装、易携带。
u 120万千兆网摄像机，无需安装图像卡，安装更方便，配合笔记本电脑使用。
u 高精度、高稳定性、高重复性。
u 读表精度高（千分表1/15分格，百分表1/30分格）。
u 自动对零功能，前无需手动调整零位。
u 识别算法适应性更强，图像调节更方便，更智能化。SJ2009软件采用新的图像处理算法，减小识别对被检表图像质量的要求，对污点、偏心、光照不均等图像质量问题明显增强了抗干扰能力；对示值不稳等检测问题做了智能化处理；图像调节更方便，指针式表可轻松拖动外圆，数显表只需用鼠标轻轻拉出一个框即可，操作更人性化。
1、人工智能：无需人眼读表、人手微调或抄数、人脑计算。
1）CCD全真模拟人眼读取指示值，不需要人眼观察、人工读数、手工采样；
2）计算机自动控制电机驱动光栅位移，不需要手工旋转手轮或微分筒；
3）功能强大的软件自动处理数据、判定结果、打印报告，自动显示、打印、保存、查询记录。
2、特别的光源方案
1）无反射光源（号为：ZL200620056214.1）
2）表盘为凸面的指示表，必须使用到无反射光源才能保证数据的可靠性。
3、新颖的导轨滑块设计
1）实用(号为：ZL2.0)；
2）减小滑块与导轨之间的磨损，消除正回程间隙；
3）高重复性，大大提高导轨滑块机构使用寿命。
4、人性化设计、操作简便
本仪器利用计算机软件技术，进行人性化设计。对于每一位刚接触本仪器的操作者来讲，短时间内即可学会，仪器操作界面良好，使用十分方便。指示表装夹快捷，勿需表盘对中，仪器仍然能够识别出指针读数，使操作大为简化。
5、速度快
每块表只需10秒～200秒。
6、准确可靠
同一块表的数据，重复性。
7、大容量数据储存
本仪器采用计算机大容量数据库储存，可保存有记录。
8、打印强
采用三种形式（曲线、表格、各种误差值）打印。打印格式正规、美观。数据可存档，或集中打印，不占用操作时间。可以将记录数据输出到Word文档，并可根据客户要求定制记录报表和证书的格式。
四、SJ2009便携式指示表全自动仪技术参数
测量范围：（0-50）mm
分辨力：0.1μm
重复性：0.1μm
自动读表精度：千分表1/15分格，百分表1/30分格
示值误差：任意1mm范围内误差≤1.0µm，任意2mm范围内误差≤1.2µm，
任意10mm范围内误差≤1.5µm，任意30mm范围内误差≤1.8µm，
50mm范围内误差≤2.5µm
回程误差：≤0.5µm
计算机接口：RS232接口（可转换为USB接口）
电 源：AC 220V 50Hz
工作环境：温度（20±5）℃，相对湿度（50~70）%RH
规 格：尺寸（550×185×490）mm，重量18kg
