RTZ系列阻转式料位监测装置
1主要用途及应用范围
RTZ系列阻转式料位监测装置主要用于各种料仓、容器的料位检测和对带式输送机转载漏斗、卸料溜槽物料堵塞监测。也适用于粮仓、食品、塑料、冶金、煤炭、电力等行业对粉状、颗粒状物料的料位和堵塞监测。

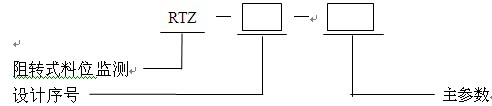

2型号组成及其代表意义
3主要技术参数
额定电压： 220V/50Hz
功 耗： ≤3W
触点输出： 桥式接点，1常开、1常闭
触点容量： 220V/2A
输出延时： 0－2s
环境温度： －30℃～＋40℃
相对湿度： ≤90％（25℃时）
防护等级： IP65
外 壳： 压铸铝
4结构与工作原理

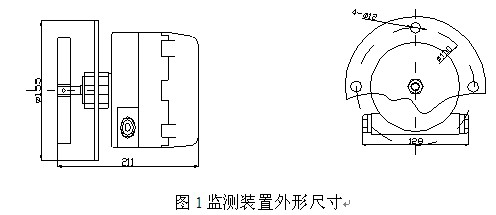

RTZ系列阻转式料位监测装置由电机和叶片等组成，见图1。当物料达到一定高度并触及监测装置叶片或物料堵塞时，电机停止运转，同时拨动开关输出信号给控制箱。发出报警及停机信号。
本装置特点：
(1) 堵塞时电机停止运转；
(2) 采用可靠的轴承，齿轮组件，寿命长、可靠性高；
(1) 该装置安装方便、坚固、可靠、灵活。
5安装
5.1机械安装

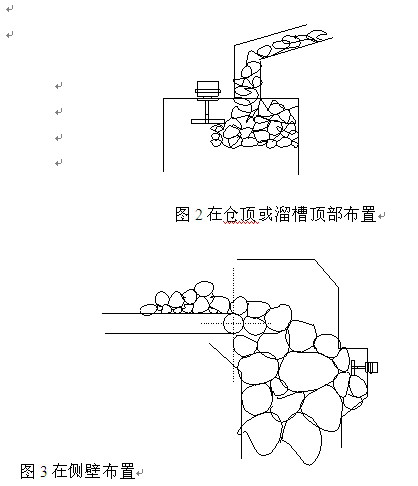

本装置可垂直安装在料仓、料堆、溜槽顶部或水平安装在侧壁。见图2、3。
根据需要外形长度可加长
5.2电气安装
电气接线见图4
6订货须知
（1） 注明选用型号、规格、数量；
（2）注明物料名称、安装地点。
