德国BURKERT角座阀的技术参数
BURKERT角座阀的技术参数
内孔口径：DN 13 - 65
阀体材质螺纹连接焊接口
炮铜、铸不锈钢316L不锈钢316L
执行机构材质PA，可按需提供PPS
密封材质PTFE（可按需提供NBR、FPM和EPDM）
介质水、酒精、油、燃料、盐溶液、碱溶液、有机溶剂、蒸汽
粘度max.600mm2/s
填料密封（带硅脂）
带弹簧补偿的PTFE V形环、
介质温度-10 t0 +180℃with PTFE seal
环境温度
PA执行机构■PPS执行机构
执行机构尺寸Ф40-80执行机构尺寸Ф100-125
-10 to + 60 °C
+5 to +140 °C
+5 to +90 °C
安装可根据需要安装，好使执行机构朝上

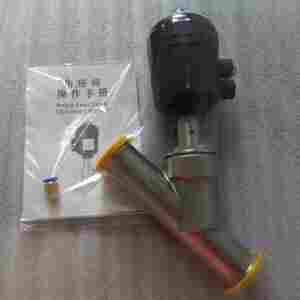

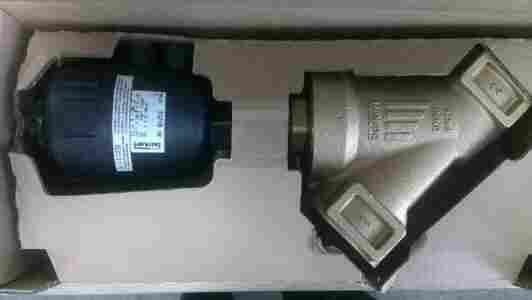

德国BURKERT角座阀产品图：
BURKERT角座阀有常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。结构简单，动作可靠，在零压差和微真空下正常工作。常开型正好相反。如小于φ6流量通径的BURKERT电磁阀。 BURKERT电磁阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠。
德国BURKERT角座阀中文说明书：
001253C 2000-A-2-20,0-EE-RG-GM85-B-D
001368P 2000-A-2-65,0-EE-RG-GM90-B-H
001369Q 2000-B-2-32,0-EE-RG-GM87-B-E
001370M 2000-B-2-40,0-EE-RG-GM88-B-E
001371A 2000-B-2-50,0-EE-RG-GM89-B-E
001372B 2000-B-2-65,0-EE-RG-GM90-B-F
001373C 2000-A-2-65,0-EE-VA-GM90-C-H
001374D 2000-B-2-32,0-EE-VA-GM87-C-E
001375E 2000-B-2-40,0-EE-VA-GM88-C-E
001376F 2000-B-2-50,0-EE-VA-GM89-C-E
001377G 2000-B-2-65,0-EE-VA-GM90-C-F
001392Y 2000-A-2-15,0-EE-VA-SA42-C-D
001272F 2200-A-01,2-DF-VA-GM81-230/50-20
001318D 2200-A-01,2-DB-VA-GM82-120/60-20
001367E 2200-A-01,2-DB-VA-NM82-110/50-20
BURKERT角座阀适用于不同的环境温度，炮铜或不锈钢两通阀体，流量大。可靠的自调整填料密封提供了高密封性。该阀门免维护耐用，可添加各种附件，从而具有位置指示、行程限位或手动开关等功能。流量大，寿命长，螺纹连接和焊接口阀体符合ISO和DIN标准，标准供货有阀座向下或阀座上流向，可方便的更改回路功能，可走的介质有：各种气体，水，酒精，油，燃料，盐溶液、碱溶液，有机溶剂，蒸汽。
BURKERT角座阀主要特性：
焊接口 炮铜、铸不锈钢316L
不锈钢316L
执行机构材质 PA，可按需提供PPS
密封材质 PTFE（可按需提供NBR、FPM和EPDM）
介质 水、酒精、油、燃料、盐溶液、碱溶液、
有机溶剂、蒸汽
粘度 max.600mm2/s
填料密封（带硅脂）
带弹簧补偿的PTFE V形环
介质温度 -10 to+180℃ with PTFE seal
压力范围：0-2.5Mpa（即PN0-PN25）
介质温度：-20 ℃ ~+200 ℃(常温型） -20℃ - +300℃（高温型）
环境温度：-10 ℃ ~+60 ℃
螺纹式气动角座阀规格：DN10-80
快装式气动角座阀规格：DN15-80
法兰式气动角座阀规格：DN15-80
全不锈钢气动丝扣（内螺纹）角座阀：DN10-65
全不锈钢气动快装式角座阀：DN15-65
全不锈钢气动法兰角座阀：DN15-80 阀体材料：不锈钢
密封材料：聚四氟乙烯
执行机构外壳：聚酰按、不锈钢
气动角座阀在生活中的应用：
控制气体：中性气体，空气
控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。
联系人：韦生
QQ：2081957997
电话：
手机：
传真：
供货地区：北京丨天津丨重庆丨上海丨福建丨江西丨山东丨河南丨甘肃丨青海丨内蒙古丨四川丨贵州丨云南丨陕西丨湖北丨湖南丨广东丨海南丨河北丨山西 黑龙江丨辽宁丨吉林丨江苏丨浙江丨安徽丨广西丨宁夏丨新疆丨西藏|石家庄 西安 |太原 | 大连 | 长春 | 哈尔滨| 合肥 | 南昌 |武汉| 长沙| 成都| 贵州 贵阳 | 郑州 | 昆明 | 兰州 | 乌鲁木齐 | 广州 | 深圳
德国BURKERT角座阀的技术参数
BURKERT角座阀安装环境：
①，控制形式：直动式；
②，管道压力：MAX 1.6MPA(232psi）；
③，控制压力：0.3-0.8MPA(43.5-116psi）；
④，结构：角式
⑤，接口：DN10-DN100;
⑥,介质粘度：600MM2/S；
⑦，介质温度：-10度-+180度（PTFE）;
⑧，环境温度：-10度-+60度；
⑨，安装位置：任意位置（360度任选位置安装）。
4.安装与拆卸：
①，连接阀门至管道，确保阀体所附箭头与流体方向一致（阀体外侧箭头代表流体流动方向，安装请遵循）；
②，焊接式安装：焊接时请拆离执行器；
③，螺纹、法兰、快装式安装：可正常安装；
④，拆卸：拆卸前确保对阀门的气压已解除；轻卸；拆卸后保护好螺纹和密封材料；
⑤，阀体与管道连接紧固需要足够的扭矩力，个尺寸扭矩力值如下：DN15为40Nm，DN20为50Nm，DN25为70Nm，DN32为150Nm，DN40为150Nm，DN50为170Nm，DN80为240Nm，DN100为300Nm。
⑥，安装时，请确保管道内和接口处无残留物。
⑦，安装后，检测与连接处已密封完好，无泄漏，方可使用。
BURKERT角座阀2000系列外形尺寸参数，BURKERT适用于介质高温度+180℃角座阀，德国宝德2000型外部先导控制角座阀由单作用或双作用活塞执行机构驱动。执行机构有两种材质，适用于不同的环境温度。炮铜或不锈钢两通阀体，流量大。
BURKERT角座阀可靠的自调整填料密封提供了高密封性。该免维护耐用阀可添加各种附件，从而具有位置指示、行程限位或手动开关等功能。
