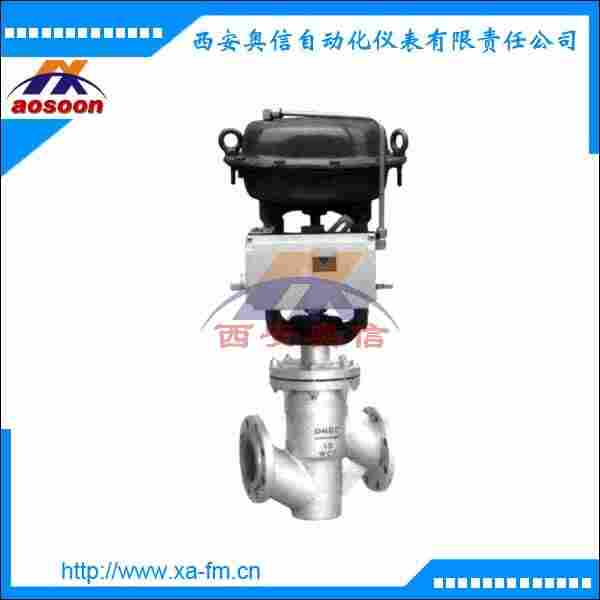

ZJHPF-16W 气动调节阀 衬氟阀门
西安奥信 详询：郭霞 -813 QQ：1148070631
http://www.xa-fm.cn/chanpinzhanshi/qidongfamen/20160419575.html
特点
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 0 | ||||||||
| 阀座直径dn(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 0 | |||||
| 额定流量参数（Kv） | 直线 | 7.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | ||||||
| 等百分比 | 6 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||||||
| 额定流量L(mm) | 10 | |||||||||||||||||
| 公称压力PN(MPa) | 1.0、1.6、2.5 | |||||||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||||||
| 固有可调比(R) | 30：1 | |||||||||||||||||
| 工作温度 T（℃） | -30～+150℃ | |||||||||||||||||
| 信号范围Pr(Kpa) | 20—100、40—200、20—60、60—100、80—240 | |||||||||||||||||
| 气源压力(MPa) | 0.14~0.4 | |||||||||||||||||
| 允许压差(MPa) |
不限 定位器 |
5.3 | 3.7 | 23 | 13 | 0.85 | 0.74 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | 0.12 | 0.08 | 0.05 | 0.04 | 0.03 | |
| 带定位器 | 6.4 | 6.4 | 5.5 | 301 | 2 | 1.7 | 1.1 | 0.71 | 0.63 | 0.41 | 0.26 | 0.28 | 0.20 | 0.11 | 0.08 | 0.05 | ||
| 接管螺纹 | M16*15 | |||||||||||||||||
ZJHPF-16W型气动薄膜衬氟单座调节阀采用顶导向结构，配用多弹簧执行机构。气动薄膜衬氟调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性、拆装方便等优点。气动薄膜衬氟单座调节阀广泛应用于控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
