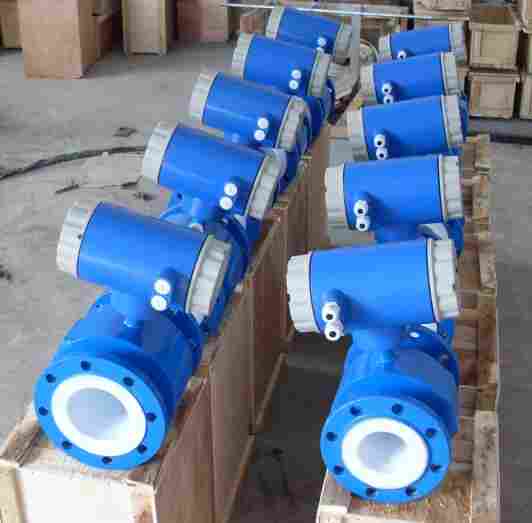

一、电磁流量计概述
电磁流量计是采用国际技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸计浆及糊状液体的测量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。
二、电磁流量计特点
• 测量不受流体密度、粘度、温度、压力和电导率变化的影响。
• 电磁流量传感器可带接地电极，实现仪表良好接地。
• 电磁流量传感器采用加工工艺，使仪表具有良好的抗负压能力。
• 全数字量处理，抗干扰能力强，测量可靠，度高。
• 具有双向流量、双向量累计功能，电流、频率具备双向输出功能。
• 仪表系统测量度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
• 转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
• 高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
• 测量管无阻碍、无活动部件、无压损，直管段要求较低。
三、电磁流量计主要技术数据
• 公称通径：DN6-3000mm
• 环境温度：-25℃～+60℃
• 公称压力：0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)
• 精 度：±0.2% ±0.5%(示值误差)
• 测量范围(流量):0-1m/s至0-10m/s
• 介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
• 环境湿度：5～RH（相对湿度）
• 介质电导率：大于20μS/cm
• 安 装：一体型、分体型
• 传感器输出信号：0-0.2mVp-p至0-2mVp-p
• 电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
• 外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）
转换器IP65
• 电极结构：三电极结构、刮刀电极结构
• 被测介质高温度：氯丁橡胶衬里高80℃，聚氨脂衬里高80℃，聚四氟乙烯衬里高180℃， 耐高温橡胶衬里高120℃
四、电磁流量计仪表选型：
1.选型代码：
衬里材料选择：
五、电磁流量计口径及流量的选择
六、电磁流量计安装示意图：
1、电磁流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处；
2、电磁流量计应安装在管道上升处；
3、在开口排放管道安装，应安装在管道的较低处；
4、若管道落差过5m时，在传感器的下游安装排气阀；
5、电磁流量计应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
6、传感器不能安装在泵的进出口处，应安装在泵的出口处；
7、在测量井内安装电磁流量计的方式；
图7备注：1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
广州日海仪器仪表有限责任公司
五、参考流量范围：
通径
小流量
常用满量程流量选择（m3/h）
10
0.10
0.4；0.5；0.6；0.8；1.0；1.2；1.6；2.0；2.5
15
0.20
1.0；1.2；1.6；2.0；2.5；3.0；4.0；5.0；6.0
20
0.35
2.0；2.5；3.0；4.0；5.0；6.0；8.0；10.0；12.0
25
0.55
3.0；4.0；5.0；6.0；8.0；10.0；12.0；14.0；16.0
32
1.0
5.0；6.0；8.0；10.0；12.0；14.0；16.0
40
1.5
8.0；10.0；12；16；20；25；30；40
50
2.5
12；16；20；25；30；40；50；60；70
65
4.0
20；25；30；40；50；60；80；100；120
80
5.5
25；30；40；50；60；80；100；120；160
100
8.5
40；50；60；80；100；120；160；200；250
125
14
60；80；100；120；160；200；250；300；400
150
20
100；120；160；200；250；300；400；500；600
200
35
160；200；250；300；400；500；600；800；1000
250
55
200；250；300；400；500；600；800；1000；1200；1600
300
80
300；400；500；600；800；1000；1200；1600；2000；2500
350
105
400；500；600；800；1000；1200；1600；2000；2500；3000
400
135
500；600；800；1000；1200；1600；2000；2500；3000；4000
450
175
600；800；1000；1200；1600；2000；2500；3000；4000；5000
500
215
800；1000；1200；1600；2000；2500；3000；4000；5000；6000
600
305
1000；1200；1600；2000；2500；3000；4000；5000；6000；10000
700
415
1200；1600；2000；2500；3000；4000；5000；6000；10000；12000
800
545
1600；2000；2500；3000；4000；5000；6000；10000；12000；16000
900
690
2000；2500；3000；4000；5000；6000；10000；12000；16000；20000
1000
850
2500；3000；4000；5000；6000；10000；12000；16000；20000；25000
1200
1250
6000；10000；15000；20000；25000；30000；35000
1400
1700
8000；10000；20000；30000；40000；50000
1600
2500
10000；20000；30000；40000；50000；65000
1800
3000
15000；20000；30000；40000；50000；60000；70000
2000
3500
20000；40000；60000；80000；100000
