CZ80DTD模拟量无线传输
产品特点：
输入模拟量—无线传输—输出模拟量；
现场无需布线，零调试，安装方便，传输距离远
CZ80DTD 工业级无线模拟量终端可以直接替代传统有线变送器实现无线模拟量采集和传输，解决了有线方案施工繁琐、设备后期维护成本高的难题。与传感器、变送器、PLC、DCS、变频器、智能仪表等配套使用。
应用领域
工业现场（化工、钢铁、煤矿、水电站）

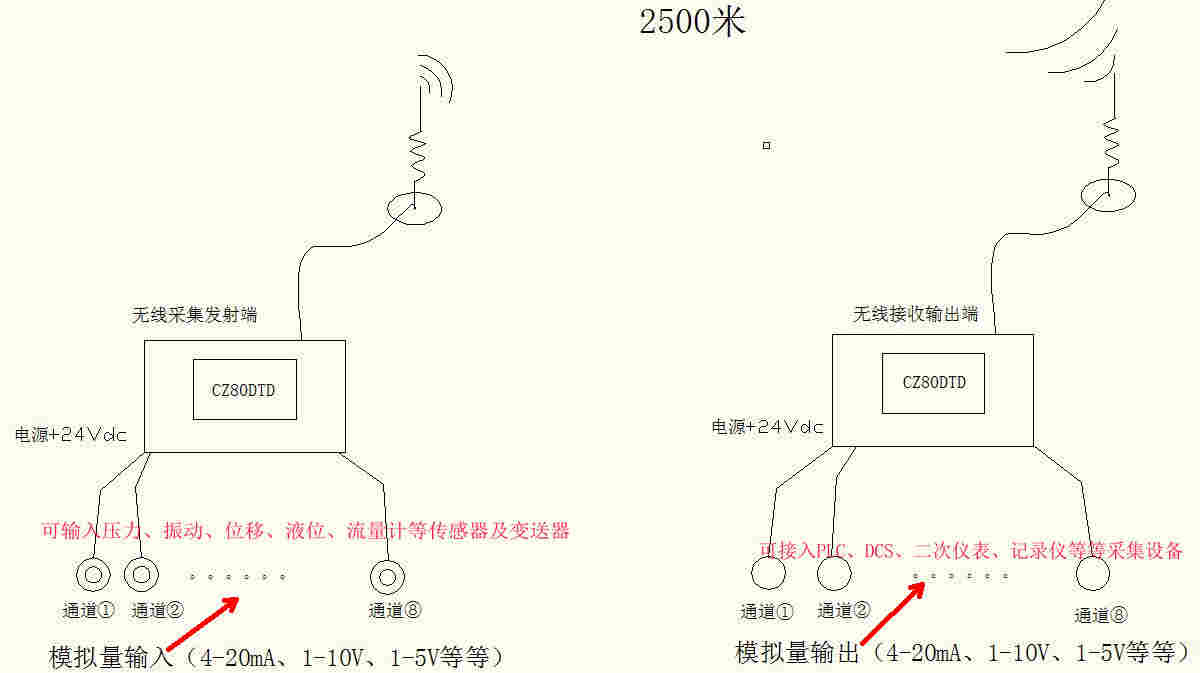

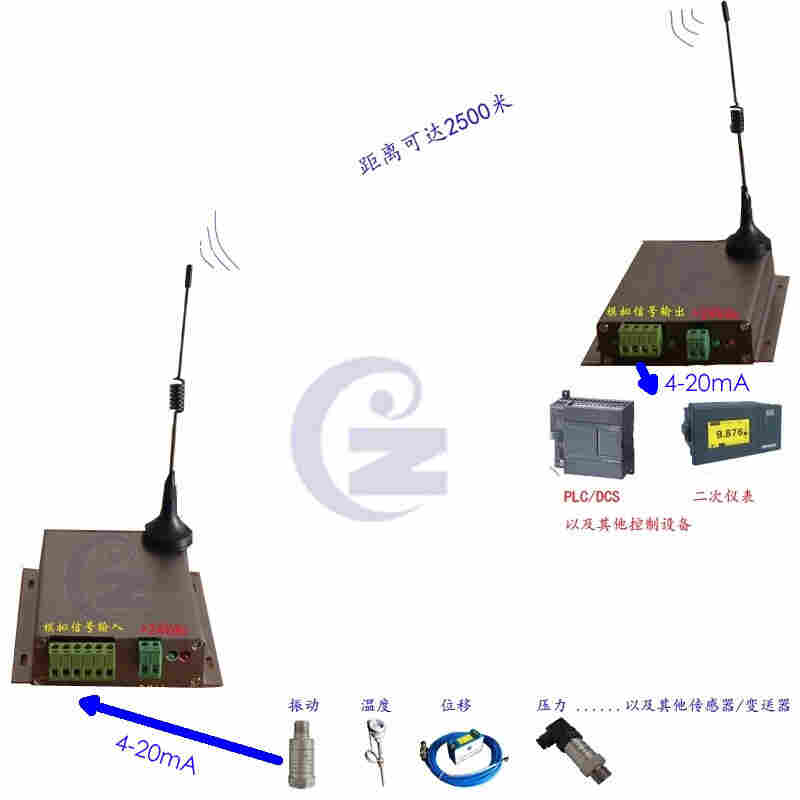

示意图
基本参数介绍
该设备采用智能控制器管理，与 无线数传模块结合实现无线传输。提供8 路 4~20mA 信号输入和 8路 4~20mA 信号输出。可以采集工业现场的变送器输出的标准4~20mA 电流信号并通过无线方式传送，远端输出 2 线制或 3 线制 4~20mA 电流信号，可以接入显示仪表、PLC 或 DCS 等设备。
1.供电电压：24Vdc
2.信号采集：模拟量（0-20ma;4-20ma;0-5V;0-10V;±5V;±10V）
3.信号传送：无线传输
4.信号输出：模拟量（0-20ma;4-20ma;0-5V;0-10V;±5V;±10V）
5.传送距离：可靠传输距离在3000米左右
6.传送通道：1-8通道
产品选型：
CZ80DTD-A□□-B□□-C□□
|
A采集信号 |
B输出信号 |
C通道数 |
|||
|
00 |
4～20mA |
00 |
4～20mA |
01 |
1路 |
|
01 |
1～5V |
01 |
1～5V |
02 |
2路 |
|
02 |
1～10 |
02 |
1～10 |
03 |
3路 |
|
03 |
RS485 |
03 |
RS485 |
04 |
4路 |
|
XX |
其他 |
XX |
其他 |
05 |
5路 |
|
|
|
|
|
06 |
6路 |
|
|
|
|
|
07 |
7路 |
|
|
|
|
|
08 |
8路 |
